5 Правила оформлення графічної частини проекту

Курсовий проект по «Деталях машин» включає графічну частину, що складається із трьох аркушів формату А1.

1 Аркуш складальне креслення редуктора.

2 Детальні креслення (вали-шестірні, зубчасті колеса й вали редуктора).

3 Детальні креслення корпуса редуктора (кришка й корпус).

Всі креслення виконуються відповідно до вимог ЕСКД.

Графічна частина проекту виконується олівцем або з використанням комп'ютерної графіки на форматі А1. Креслення деталей виконуються, як правило, на форматах менших чим А1, але в такий спосіб щоб вони в сумі заповнили цей формат А1. Формат із кресленнями деталей не розрізається.

Основні написи на кресленнях курсового проекту виконуються по формах наведеним на рис. 4.1 відповідно ДО ДЕРЖСТАНДАРТУ 2.104. Основний напис, розташовують у правому нижньому куті креслення (на лицьовій стороні креслення), незалежно від того, як він орієнтований - по горизонталі або вертикалі.

Нумерація креслень курсового проекту повинна бути наскрізний. Номери привласнюються всім кресленням, на яких розташована основний напис, у тому числі й кресленням, формат яких менше формату А1.

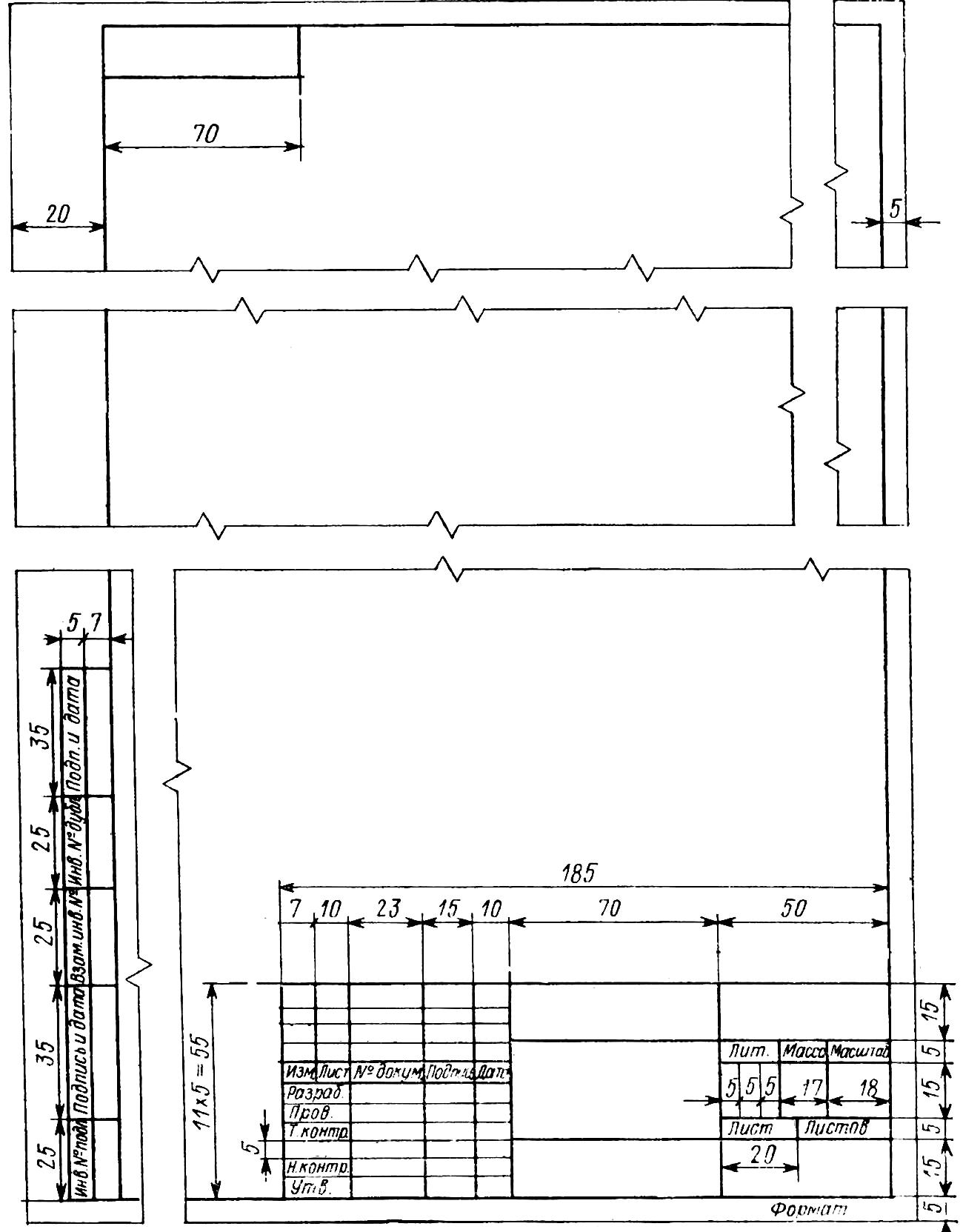

Рис. 5.1 Основний напис на кресленнях і схемах.

6 Загальні правила виконання креслень

6.1 Лінії

ДЕРЖСТАНДАРТ2.303-68* (СТСЭВ 1178-78) установлює накреслення й основне призначення ліній на кресленнях. Спеціальне призначення лінії (зображення різьблення, шліців, границі зон з різною шорсткістю поверхні й т.д.) визначено у відповідних стандартах ЕСКД.

Відповідно до стандарту [154] на кресленнях застосовуються дев'ять типів ліній (табл. 6.1). Приклади застосування типів ліній показані на мал. 6.1.

Товщина ліній повинна бути однакової для всіх зображень на даному кресленні, що вичерчують в однаковому масштабі.

Товщина s основний (суцільний товстої) лінії креслення повинна бути в межах від 0,5 до 1,4 мм.

Тонкі лінії, виконані в олівці, на кресленнях всіх форматів повинні мати товщину s/2; виконані в туші на форматах А4-А2 — товщину s/3, а на форматах А1 і більше — товщину s/2.

Для складних розрізів і розтинів допускаються кінці розімкнутої товстої лінії з'єднувати штрих пунктирною тонкою лінією.

Лінія згину (плавного переходу) показується суцільною тонкою лінією. Місце сполучення поверхонь двох деталей обводиться однією суцільною основною лінією без подвоєння товщини (мал. 5.2, а). Штрих-пунктирні лінії повинні закінчуватися штрихами, а не крапками. Штрихи в лінії повинні бути однакової довжини.

Центри отворів, розташованих на круглому фланці, торці й т.п., відзначаються перетинанням центровий окружностей і штрихів, спрямованих по її радіусах (рис. 6.2, в). Якщо діаметр окружності дорівнює або менш 12 мм, то її центрові лінії повинні проводитися двома суцільними штрихами, що утворять у перетинанні центр даної окружності (рис. 6.2). Штрихові лінії (лінії невидимого контуру), якщо вони доходять до лінії контуру зображення, повинні впиратися в лінію контуру без проміжку. Центри окружностей повинні відзначатися перетинанням штрихів (рис. 6.2, б).

При перетинання ліній невидимого контуру штрихи повинні перетинатися (рис. мал. 6.1).

При довгих лініях обриву варто застосовувати суцільну тонку лінію із двома переломами. Довжина штрихів штрихових і штрих пунктирних ліній вибирається відповідно в межах від 2 до 8 мм і від 3 до 8 мм.

6.2 Основні написи

Кожне креслення, як і будь-який інший конструкторський документ, повинен мати основний напис, розташований у правому нижньому куті формату. Основний напис повинна містити основні відомості про зображені об'єкти. Форми, розміри й зміст основних написів визначені ДЕРЖСТАНДАРТ 2.104-68* (СТ СЭВ 140-74; СТ СЭВ 365-76).

Основні написи, додаткові графи до них і рамки виконують суцільними тонкими лініями [154]. Основний напис для креслень і схем повинна відповідати формі (мал. 5.1).

Таблиця 6.1 Типи ліній за ДСТ 2.303-68* (СТ СЭВ 1178-78)

Найменування	На креслення	Товщина лінії стосовно товщини основної лінії	Основне призначення
1 Суцільна товста — основна		S	Лінії видимого контуру Лінії переходу видимі Лінії контуру розтину (винесеного й вхідного до складу розрізу)
2 Суцільна тонка		Від s/3 до s/2	Лінії контуру накладеного розтину Лінії розмірні й виноси Лінії штрихування Лінії-винесення Полки ліній-винесень і підкреслення написів Лінії для зображення прикордонних деталей (обстановка) Лінії обмеження виносних елементів на видах, розрізах і розтинах Лінії переходу уявлювані Сліди площин, лінії побудови характерних крапок при спеціальних побудовах
3 Суцільна хвиляста			Лінії обриву Лінії розмежування виду й розрізу
4 Штрихова			Лінії невидимий контур. Лінії переходу невидимі
5 Штрих пунктирна тонка		Від s/3 до s/2	Лінії осьові й центрові Лінії розтинів, що є осями симетрії для накладених або винесених розтині
6 Штрих пунктирна стовщена		Від s/2 до 2A,s	Лінії, що позначають поверхні, що підлягають термообробці або покриттю Лінії для зображення елементів, розташованих перед січною площиною (накладена проекція)
7. Розімкнута		Від s до l½s	Лінії розтинів
8 Суцільна тонка зі переломами		Від s/3 до s/2	Довгі лінії обриву
9 Штрих-пунктирна із двома крапками тонка			Лінії згину на розгорненнях Лінії для зображення частин виробів у крайніх або проміжних положеннях Лінії для зображення розгорнення, сполученої з видом

На рис. 6.3 показані варіанти розташування основного напису й додаткових граф. Формат А4 розташовується тільки вертикально - основний напис унизу листа (рис. 5.6, а). Формати більше А4 можуть бути розташовані як горизонтально, так і вертикально: основний напис може бути нанесена як уздовж довгої (рис. 6.3, б), так і уздовж короткої (рис.6.3, в) сторони листа.

Для швидкого знаходження на кресленні (схемі) складової частини виробу поле креслення рекомендується розбивати на зони (рис.6.4). Оцінки, що розділяють креслення на зони, рекомендується наносити на відстані, рівній однієї зі сторін формату A1.
