4 Правила оформлення пояснювальної записки

4.1 Загальні вимоги

Пояснювальну записку оформляють на аркушах формату А4 (210×297 мм). Допускається використання окремих аркушів формату A3 (297×420 мм), коли це необхідно.

Пояснювальну записку виконують на одній стороні аркуша білого паперу рукописним або машинним (за допомогою комп'ютерної техніки) способом. Допускається включення в пояснювальну записку сторінок, виконаних методом репрографії (одержання копій з використанням різної копіювальної техніки.). Наклеювати копії малюнків не допускається. При рукописному способі пояснювальну записку виконують із розрахунку 30...35 рядків на сторінці основним креслярським шрифтом з висотою букв і цифр не менш 2,5 мм, при машинному способі - розміром 14, шрифт - Times New Roman, з полуторним меж строковому інтервалу.Таблиця 3.1 Параметри циліндричних двоступінчастих редукторів Ц2У и Ц2Н (рис.44)

Позначення типорозмірів редукторів
Ц2В-315Н	Ц2В-355Н	Ц2В-400Н	Ц2Н-450	Ц2Н-500
Момент, що допускає, на тихохідному валу, Н·м, у безперервному режимі при реверсивному навантаженні
від 7500 до 8600	9800 11900	14600 16600	29500 32700	40000 47100

Позначення типорозмірів редукторів
Ц2В-315Н	Ц2В-355Н	Ц2В-400Н	Ц2Н-450	Ц2Н-500
Момент, що допускає, на тихохідному валу, Н·м, у безперервному режимі при нереверсивному навантаженні*
від 5900 до 7100	8100 9700	11300 13700	22800 24400	30900 36400

Позначення типорозмірів редукторів
Позначення	Ц2В-100	Ц2В-125	Ц2В-160	Ц2В-200	Ц2В-250
Розміри, у мм
awb	200	225	250	280	315
aw	315	355	400	450	500
L	1040	1170	1300	1475	1660
L1	740	850	950	1060	1220
L2	370	425	475	530	615
L3	215	250	280	310	360
L4	365	405	455	510	575
L5	300	320	380	500	530
L6	420	440	500	-	-
L7	-	-	-	650	690
В	395	435	475	630	700
B1	260	280	330	515	580
B2	340	370	420	590	650
H	685	740	835	955	1030
H1	335	375	425	475	530
h	35	35	42	50	60
d	28	28	35	35	42
d1	50	55	60	80	90
d2	М36х3	М36х3	М42х3	М56х4	М64х4
l1	82	82	105	105	130
l2	110	110	140	140	170
b1	12	14	16	16	22
c1	25, 95	28, 95	31, 40	40, 75	46, 75
d3	110	125	140	160	180
d4	М80х4	М90х4	М100х4	-	-
l3	165	165	200	300	300
l4	210	210	250	-	-
b2	25	28	32	40	45
c2	55,9	64,4	72,0	169	190

* обертаючий момент, що допускає, лежить у зазначених межах і залежить від частот обертання швидкохідного й тихохідного валів. Для режимів, які легше безперервного, що допускає обертаючий момент може бути підвищений у деяких випадках але не більше ніж на 25 %. Докладні дані приводяться в каталогах.

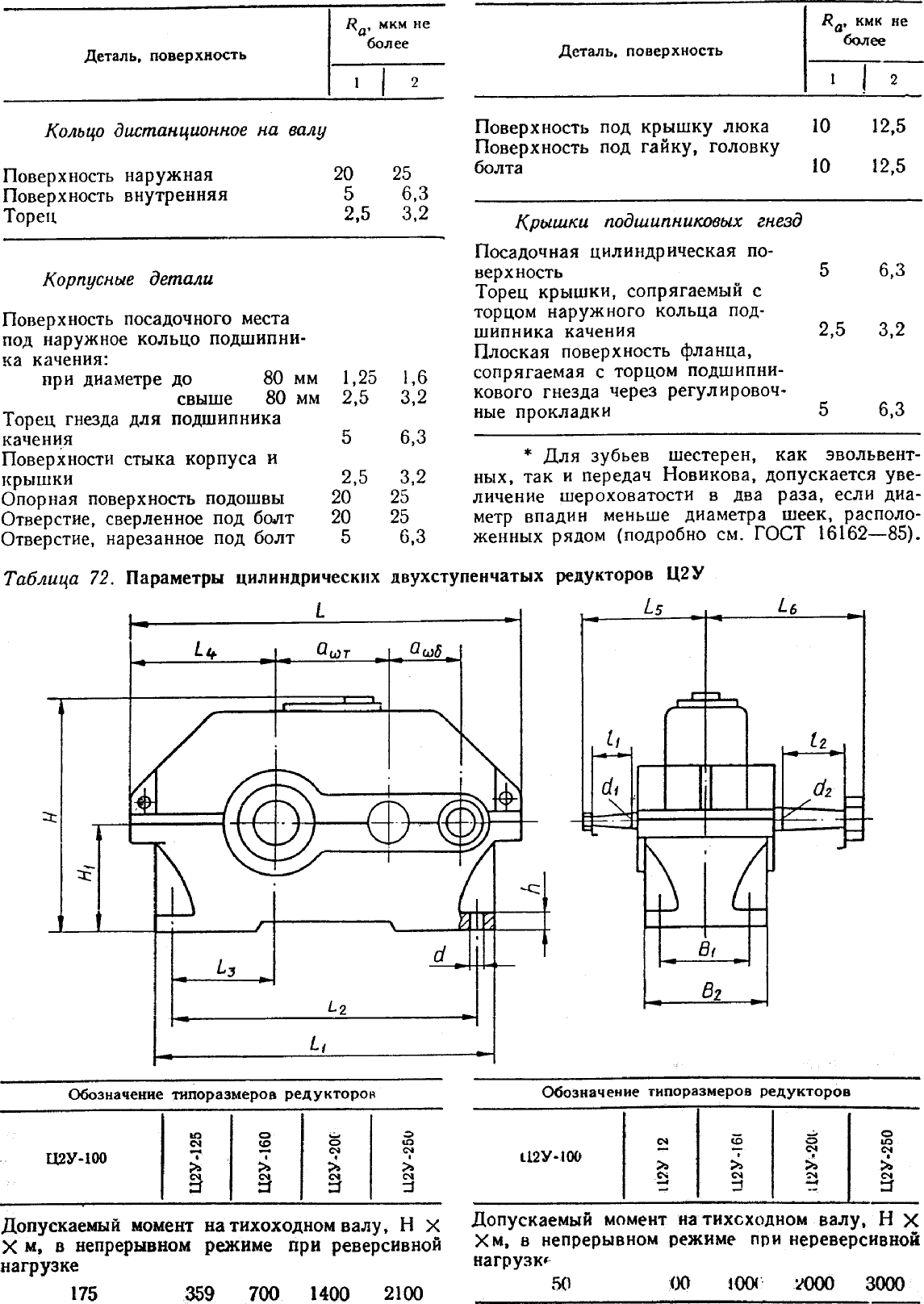

Таблиця 3.2 Параметри циліндричних двоступінчастих редукторів Ц2В

Позначення типорозмірів редукторів
Ц2В-100	Ц2В-125	Ц2В-160	Ц2В-200	Ц2В-250
Момент, що допускає, на тихохідному валу, Н·м, у безперервному режимі при реверсивному навантаженні
175	359	700	1400	2100

Позначення типорозмірів редукторів
Ц2В-100	Ц2В-125	Ц2В-160	Ц2В-200	Ц2В-250
Момент, що допускає, на тихохідному валу, Н·м, у безперервному режимі при нереверсивному навантаженні
50	300	1000	2000	3000

Позначення типорозмірів редукторів
Позначення	Ц2В-100	Ц2В-125	Ц2В-160	Ц2В-200	Ц2В-250
Розміри, у мм
awb	80	80	100	125	160
aw	100	125	160	200	250
L	387	450	560	690	825
L1	325	375	475	580	730
L2	290	335	425	515	670
L3	85	105	136	165	212
L4	136	160	200	243	290
L5	136	145	170	212	265
L6	165	206	224	280	335
B1	109	125	140	165	218
B2	160	180	212	250	300
H	230	272	345	425	530
H1	112	132	170	212	265
h	22	25	28	36	40
d1	15	19	24	24	28
d2	20	20	25	30	40
l1	36	36	42	58	82
l2	80	110	110	140	170

Текст пояснювальної записки варто писати, дотримуючи наступних розмірів полів: ліве - не менш 25, верхнє й нижнє - не менш 20 мм, праве - не менш 10 мм. Необхідно дотримувати рівномірної щільності, контрастність і чіткість зображення по всій пояснювальній записці. Всі лінії, букви, цифри й знаки повинні бути одного кольорів (чорного) по всій пояснювальній записці. Помилки, описки й графічні неточності допускається виправляти під чищенням або зафарбовуванням білою фарбою й нанесенням на тім же місці або між рядками виправленого зображення. Виправлене повинне бути тих же кольорів, що й вся записка.

Скорочення слів і словосполучень, які приводяться в пояснювальній записці, повинні відповідати діючим стандартам по бібліотечному й видавничому фонді.

Заголовки частин курсового проекту, наприклад «16 ШПОНКОВІ З'ЄДНАННЯ» нумеруються. Їх варто розташовувати в середині рядка й писати прописними (більшими) буквами без крапки наприкінці не підкреслюючи.

Розділи й підрозділи повинні мати заголовки. Пункти й підпункти можуть мати заголовки, наприклад, «17.3 Перетин У має моменти опору вигину й крутінню». Заголовки розділів і підрозділів варто розташовувати в середині рядка й писати малими літерами, крім першої прописний, без крапки наприкінці не підкреслюючи. Заголовки пунктів і підпунктів варто починати з абзацного відступу й писати малими літерами, крім першої прописний, не підкреслюючи, без крапки наприкінці. Якщо заголовок складається із двох або більше пропозицій, їх розділяють крапкою. У заголовках переноси слів не допускаються.

Абзацний відступ повинен бути однаковим по всьому тексту й рівним п'яти знакам (15...17мм).

Відстань між заголовком і наступним текстом, у тому числі й заголовком підрозділу, при виконанні тексту рукописним способом повинне бути 15 мм, при виконанні машинописним способом - трьом-чотирьом інтервалам.

Відстань між заголовком підрозділу й наступним текстом, виконаною рукописним способом, повинне бути дорівнює 7 мм, машинописним способом - двом інтервалам.

Відстань між заголовком підрозділу й останнім рядком попереднього тексту, виконаного рукописним способом, повинне бути дорівнює 10 мм, машинописним способом - трьом інтервалам.

Відстань між рядками самого заголовка приймають такими ж, як у тексті.

Не допускається розміщати найменування розділу, підрозділу, а так само пункту й підпункту в нижній частині сторінки, якщо після нього розташована тільки один рядок тексту.

4.2 Нумерація сторінок і розділів пояснювальної записки

Сторінки варто нумерувати арабськими цифрами, дотримуючи наскрізної нумерації по всьому тексту пояснювальної записки. Номер сторінки проставляють у правому верхньому куті сторінки без крапки наприкінці (15 мм зверху і праворуч). Титульний аркуш, включають у загальну нумерацію сторінок пояснювальної записки. Номер сторінки на титульному аркуші не проставляють.

Ілюстрації й таблиці, розташовані на окремих аркушах, включають у загальну нумерацію сторінок пояснювальної записки.

Розділи, підрозділи, пункти, підпункти пояснювальної записки варто нумерувати арабськими цифрами.

Частини пояснювальної записки повинні мати порядкову нумерацію в межах викладу суті пояснювальної записки й позначатися арабськими цифрами без крапки, наприклад, 1, 2, 3 і т.д. Розділи повинні мати порядкову нумерацію в межах кожної частини. Номер роздягнула складається з номера частини й порядкового номера роздягнула, розділеного крапкою. Після номера роздягнула крапку не ставлять, наприклад, 1.1; 1.2 і т.д.

Підрозділи повинні мати порядкову нумерацію в межах кожного розділу. Номер підрозділу складається з номера частини, порядкового номера розділу й порядкового номера підрозділу, розділених крапкою. Після номера підрозділу крапку не ставлять, наприклад, 1.1.1; 1.1.2 і т.д.

Якщо підрозділ розділяють ще на пункти, їх варто нумерувати порядковими номерами. Номер пункту складається з номера частини, порядкового номера роздягнула, порядкового номера підрозділу й порядкового номера пункту, розділених крапкою, наприклад, 1.1.1.1; 1.1.1.2; 1.1.1.3 і т.д. Після номера пункту крапку не ставлять.

4.3 Ілюстрації

Ілюстрації (креслення, малюнки, графіки, схеми, діаграми) варто розташовувати в пояснювальній записці безпосередньо після тексту, у якому вони згадуються вперше, або на наступній сторінці. На всі ілюстрації повинні бути дані посилання в пояснювальній записці. Ілюстрації виконують машинним способом (на комп'ютері), тушшю або пастою чорних кольорів на білому непрозорому папері. Креслення, малюнки, графіки, схеми, поміщені в пояснювальній записці повинні відповідати вимогам стандартів «Єдиної системи конструкторської документації». Ілюстрації варто розташовувати по короткій стороні аркуша формату А4. При необхідності допускається розташування їх по довгій стороні аркуша формату А4, при цьому ілюстрація, нумерація й пояснення повинні читатися при повороті записки по годинній стрілці.

Ілюстрації варто нумерувати арабськими цифрами порядковою нумерацією в межах курсового проекту, за винятком ілюстрацій, що приводять у додатках. Ілюстрації повинні мати назву, що поміщають під ілюстрацією в рядку з нумерацією ілюстрації. При необхідності, під ілюстрацією після її нумерації поміщають дані, що пояснюють. Ілюстрація позначається словом «Рис. », що разом з назвою ілюстрації поміщають перед даними, що пояснюють. Наприклад: «Рис.9 Компонування редуктора» Якщо ілюстрація не вміщається на одній сторінці, можна переносити її на інші сторінки, при цьому назва ілюстрації поміщають на першій сторінці, що пояснюють дані - на кожній сторінці й перед ними вказують:«Рис. 2, аркуш 2».

При посиланні на ілюстрації варто писати: «на рис.2», або «див. рис.2».

4.4 Таблиці

Цифровий матеріал, як правило, оформляють у вигляді таблиць. Горизонтальні й вертикальні лінії, які розмежовують рядка таблиці, а також лінії, що обмежують таблицю ліворуч, праворуч і знизу, можна не проводити, якщо їхня відсутність не утрудняє користування таблицею.

Таблицю варто розташовувати безпосередньо після тексту, у якому вона згадується, або на наступній сторінці. На всі таблиці повинні бути дані посилання в тексті пояснювальної записки.

Таблиці варто нумерувати арабськими цифрами порядковою нумерацією в межах частини дипломного проекту. За винятком таблиць, що приводять у додатках. Номер таблиці складається з номера частини й порядкового номера таблиці, розділених крапкою, наприклад, таблиця 2.1 - перша таблиця другої частини

Таблиця повинна мати назву, що пишуть малими літерами (крім першої прописної) і поміщають над таблицею. Назва повинне бути коротким і відбивати зміст таблиці.

Слово «Таблиця» указують один раз ліворуч над таблицею. При переносі таблиці на наступний аркуш над нею пишуть: «Продовження таблиці ...» с вказівкою номера таблиці.

Заголовки граф таблиці пишуть із прописних букв, а підзаголовки - з рядкових, якщо вони становлять одну пропозицію із заголовком. Підзаголовки, що мають самостійне значення, пишуть із прописної букви. Наприкінці заголовків і підзаголовків таблиць крапки не ставлять. Заголовки й підзаголовки граф указують в однині.

4.5 Формули й рівняння

Формули й рівняння розташовують безпосередньо після тексту, у якому вони згадуються, посередині сторінки. Вище й нижче кожної формули або рівняння повинне бути залишене не менш одного вільного рядка.

Формули й рівняння варто нумерувати порядковою нумерацією в межах частини дипломного проекту. Номер формули або рівняння складається з номера частини порядкового номера формули або рівняння, розділений крапкою, наприклад, формула (2.3) - третя формула другої частини.

Номер формули або рівняння вказують на рівні формули або рівняння в дужках у крайнім правому положенні на рядку, по одній вертикалі. Приклад: Передаточне число редуктора

і= (2)

Символи, що входять у формулу, необхідно вписувати відповідно до латинського або грецького алфавіту

Пояснення значень символів і числових коефіцієнтів, що входять у формулу або рівняння, варто приводити безпосередньо під формулою в тій послідовності, у якій вони дані у формулі або рівнянні. Пояснення значення кожного символу й числового коефіцієнта варто давати з нового рядка. Перший рядок пояснення починають із абзацу словом «де» без двокрапки. Приклад:

де М_сопр - сумарний момент опору обертання робочому органу, Н·м;

ω - кутова швидкість робочого органа, з^-1;

η - к.п.д. механізму.

Переносити формулу або рівняння на наступний рядок допускається тільки на знаках виконуваних операцій, причому знак операції на початку наступного рядка повторюють. При переносі формули або рівняння на знаку операції множення застосовують знак «×».

4.6 Посилання

Посилання в тексті пояснювальної записки на джерела варто вказувати порядковим номером в «Список використаної літератури», виділеним двома квадратними дужками, наприклад, «у роботах [1-4]».

При посиланнях на розділи, підрозділи, пункти, підпункти, ілюстрації, таблиці, формули, рівняння, додатки вказують їхнього номера.

Приклад: «у розділі 2», «дивися 2.1», «відповідно в 2.3.4», «на рис. 1.3», або «на рисунку 1.3», «...у таблиці 3.2....», «...див. 3.2.)...», «..по формулі (3.1)..», «...у рівняннях (1.23)- (1.25)...», «...у додатку Б..».

У додатки курсових проектів, поміщають специфікації.

4.7 Специфікації становлять, відповідно ДО ДЕРЖСТАНДАРТУ 2.108 на кожне складальне креслення, наприклад, Редуктор, корпус і ін..

Приклад заповнення окремої специфікації складального креслення до курсового проекту наведений на рис.4.1...4.2.

2 У графі «Зона» указують позначення зони, у якій перебуває записувана складова частина (при розбивці поля креслення на зони за ДСТ 2.104-68*).

3 У графі «Поз.» (позиція) указують порядкові номери складових частин, що безпосередньо входять у специфікований виріб, у послідовності запису їх у специфікації. Для розділів «Документація» і «Комплекти» графові не заповнюють.

4 У графі «Позначення» указують: у розділі «Документація» — позначення документів, що вписують, за ДСТ 2.201-80, у розділах «Стандартні вироби», Інші вироби» і «Матеріали» графові не заповнюють.

5 У графі «Найменування» указують:

а) у розділі «Документація» для документів, що входять в основний комплект документів специфікованого виробу й становлять на даний виріб,— тільки найменування документів, наприклад: «Складальне креслення», «Габаритне креслення», «Технічні умови» і т.п.;

б) у розділах «Комплекси», «Складальні одиниці», «Деталі», «Комплекти» — найменування виробів відповідно до основного напису на основних конструкторських документах цих виробів (для деталей, наприклад: «Корпус крана», «Втулка», «Кришка», «Палець» і т.д.); у найменуванні, що складається з декількох слів, на першому місці поміщають ім'я іменник, наприклад «Колесо зубчасте», у найменування виробів, як правило, не включають відомостей про призначення й місце розташування виробів; для

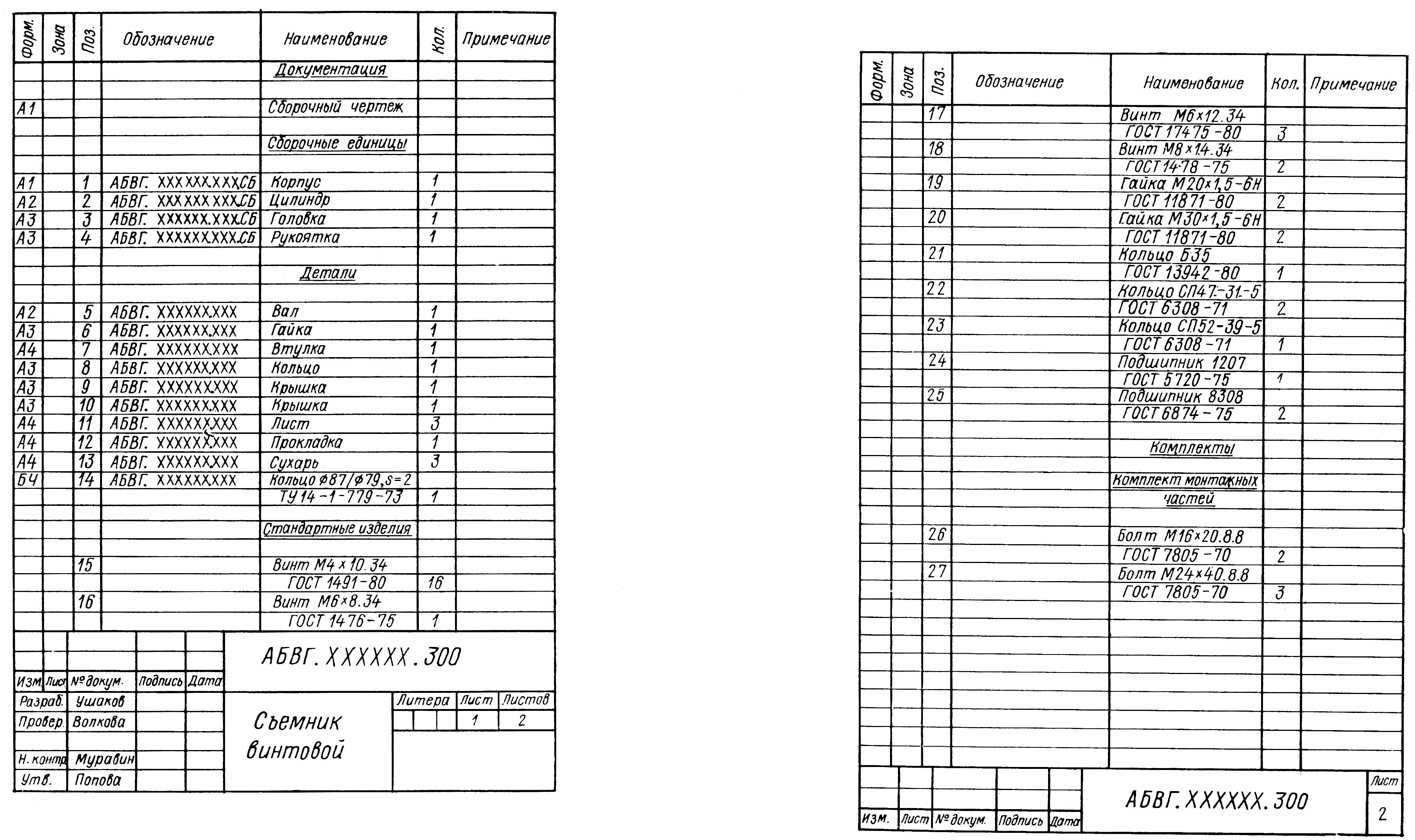

Рис. 4.1. Приклад заповнення специфікації (перший аркуш)

Рис. 4.2 Приклад заповнення специфікації (другий аркуш)

деталей, на які не випущені креслення, указують найменування й матеріал, а також розміри, необхідні для їхнього виготовлення;

в) у розділі «Стандартні вироби» - найменування й позначення виробів у відповідності зі стандартами на ці вироби, наприклад, «Болт М 12?70.58 ДЕРЖСТАНДАРТ 7807-70»;

г) у розділі «Інші вироби» - найменування й умовні позначки виробі відповідно до документів на їхню поставку із вказівкою позначенні цих документів;

д) у розділі «Матеріали» - позначення матеріалів, установлені в стандартах і технічних умовах на ці матеріали.

Для запису ряду виробів і матеріалів, що відрізняються розмірами й іншими даними й застосовуваних по тому самому документі (і записуваних у специфікацію за позначенням цього ж документа), загальну частину найменування цих виробів або матеріалів з позначенням зазначеного документа допускається записувати на кожному аркуші специфікації один раз у вигляді загального найменування (заголовка). Під загальним найменуванням записують для кожного із зазначених виробів і матеріалів тільки їхні параметри й розміри.

У графі «Кіл.» (кількість) указують: для складових частин виробу, записуваних у специфікацію, - кількість їх на один специфікований виріб; у розділі «Матеріали» - загальна кількість матеріалів на один специфікований виріб із вказівкою одиниці величини. Допускається одиниці величини записувати в графі «Примітка» у безпосередній близькості від графи «Кіл.». У розділі «Документація» графу не заповнюють.

Після кожного розділу специфікації необхідно залишати кілька вільних рядків для додаткових записів (залежно від стадії розробки, об'єму записів і т.п

Всі специфікації й креслення повинні мати відповідні позначення. Структура позначень специфікацій і креслень наведена в додатку К.
