2.3.4. Допуски форми й розташування поверхонь для деталей черв'ячної передачі
Правила виконання креслень циліндричних черв'яків і черв'ячних коліс установлюються ДЕРЖСТАНДАРТ 2403-75. Цей стандарт визначає правила вказівки на кресленнях параметрів зубчастих вінців. Інші дані, необхідні для виготовлення цих деталей, приводяться на кресленні відповідно до вимог ЕСКД.
На зображенні
циліндричного черв'яка (рис. 20) указують:
діаметр вершин витка
, довжину нарізної частини черв'яка по
вершинах
розміри фасок З
на кінцях витка, шорсткість бічних
поверхонь витків
.

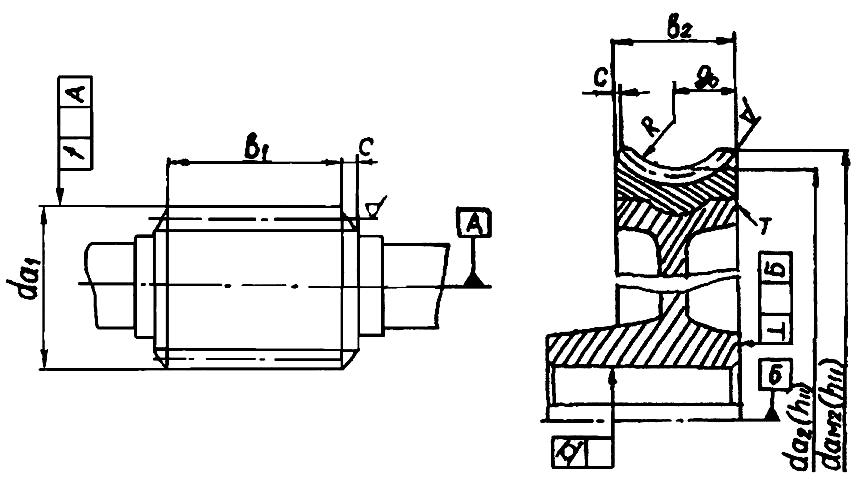

Рис. 20. Параметри зубчастих вінців черв'ячної передачі, що вказують на кресленнях
На
зображенні черв'ячного колеса (мал. 40)
указують: діаметр вершин зубів
,
ширину зубчастого вінця
,
відстань від базового торця Т
до середньої торцевої площини колеса
,
найбільший діаметр
,
радіус поверхні вершин зубів R,
розміри фасок З
або радіуси притуплення торцевих крайок
зубів, шорсткість бічних поверхонь
зубів.
2.3.5. Корпусні деталі черв'ячних редукторів
Форму й розміри
корпусних деталей визначають
при компонуванні редукторів; корпусні
деталі черв'ячних редукторів конструюють
у двох виконаннях: при невеликих
міжосьових відстанях
мм корпуса
робляться нероз'ємними, при
мм - рознімними.
У рознімних корпусах лінію рознімання роблять по лінії осі валу черв'ячного колеса. У нероз'ємних корпусах необхідно передбачити можливість зборки редуктора, тобто бічні кришки необхідно виконати такого діаметра, через які може ввійти усередину редуктора черв'ячне колесо.
Залежно
від розташування черв'яка щодо колеса
черв'ячні редуктори виконуються з
нижнім, бічним і верхнім розташуванням
черв'яка. Нижнє розташування черв'яка
звичайно застосовується при швидкості
ковзання
м/с.
Що стосується розмірів елементів самого
корпуса редуктора, то при його конструюванні
можна користуватися рекомендаціями,
які наведені
для корпуса
зубчастого циліндричного горизонтального
редуктора.
3 Конструкція редукторів
Двоступінчасті циліндричні редуктора (див. рис.3.1...3.5) допускають велика розмаїтість конструкцій. Широко поширені редуктори, виконані по найпростішій розгорнутій схемі (див. рис.3.1).
Параметри більших редукторів Майкопського редукторного заводу (див. рис.3.2) з передаточними числами 8...50 зазначені в табл. 3.1. Аналогічну конструкцію мають і ще більше редуктори Дніпропетровського заводу

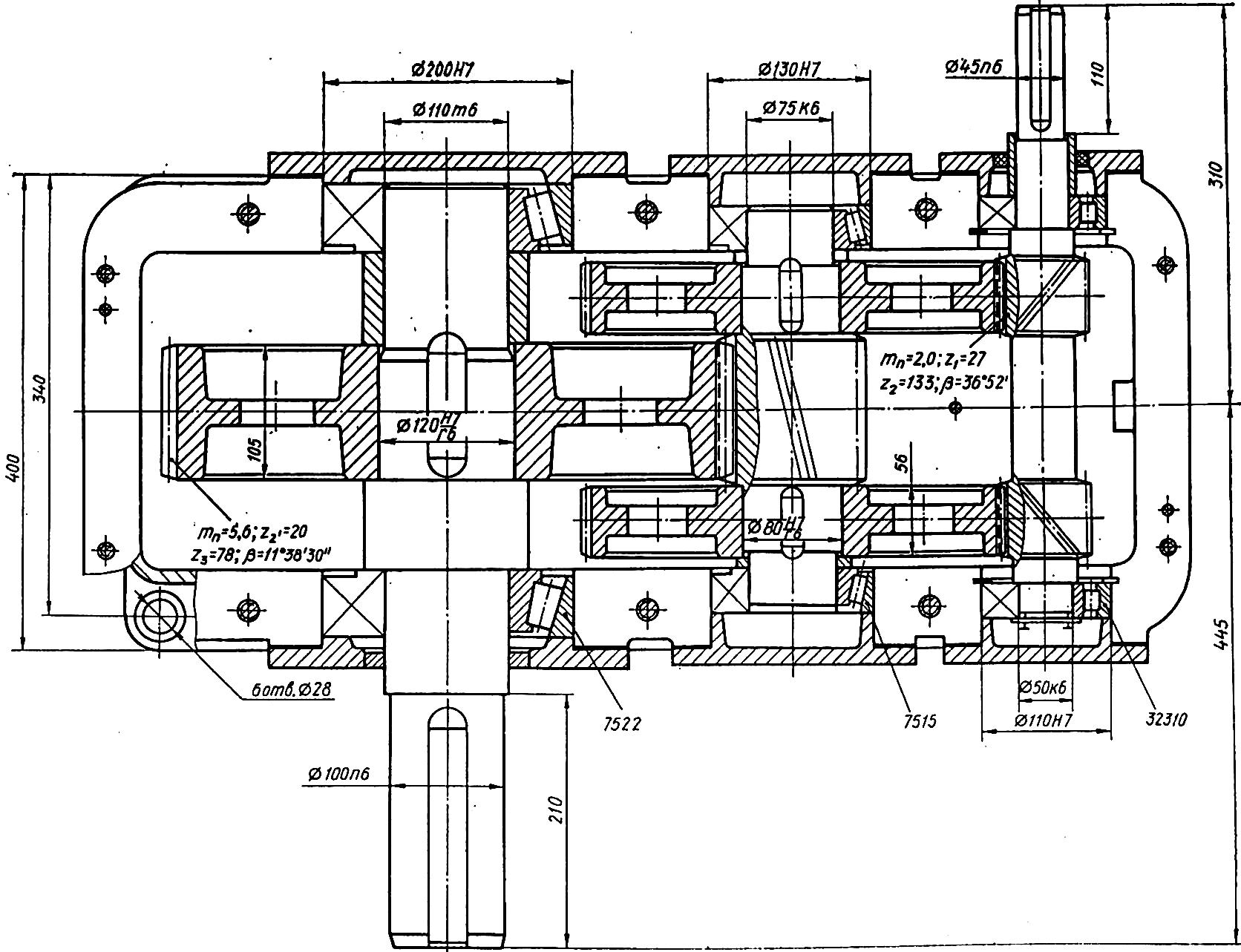

Рис.3.1 Редуктор циліндричний двоступінчастий з роздвоєним швидкохідним шевронним щаблем

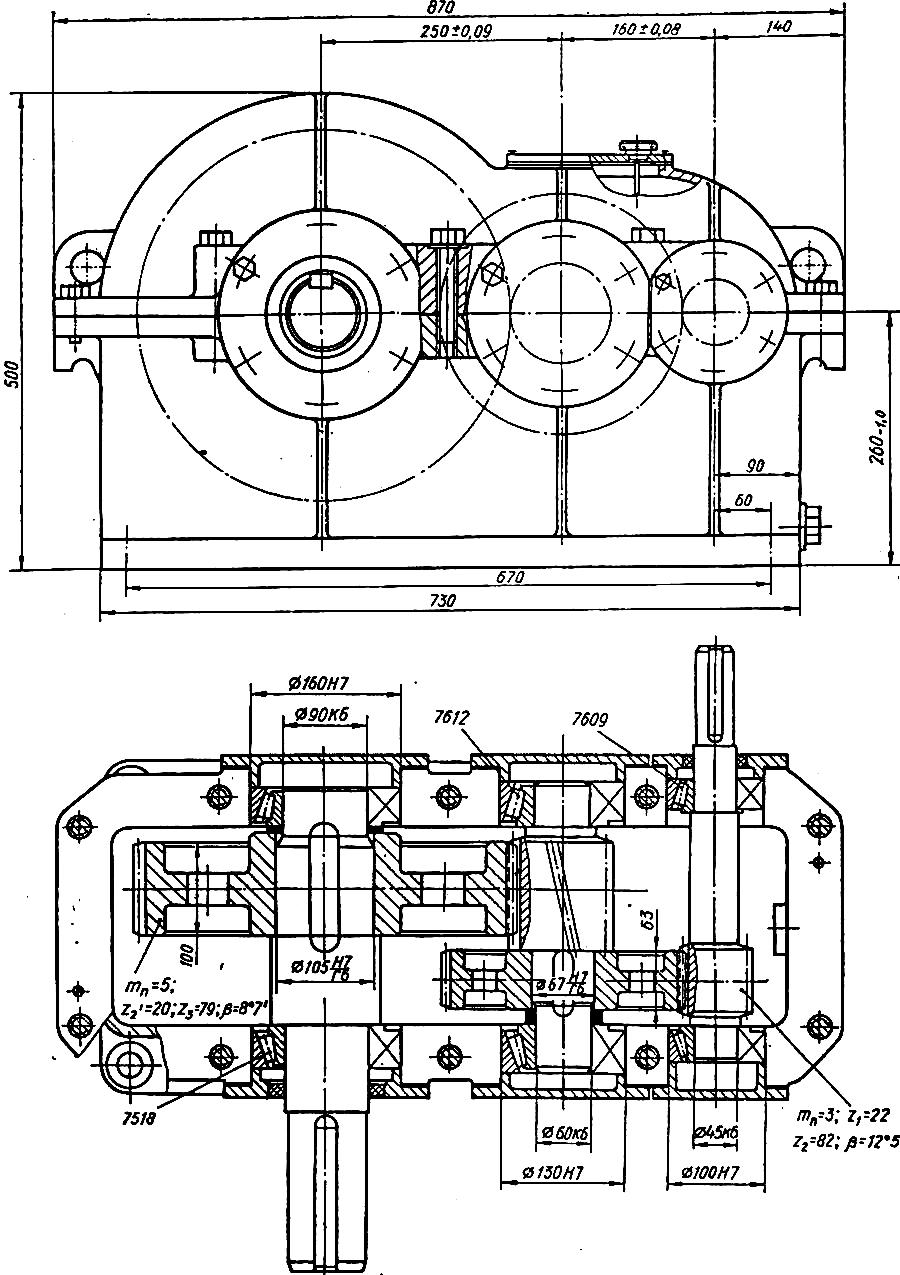

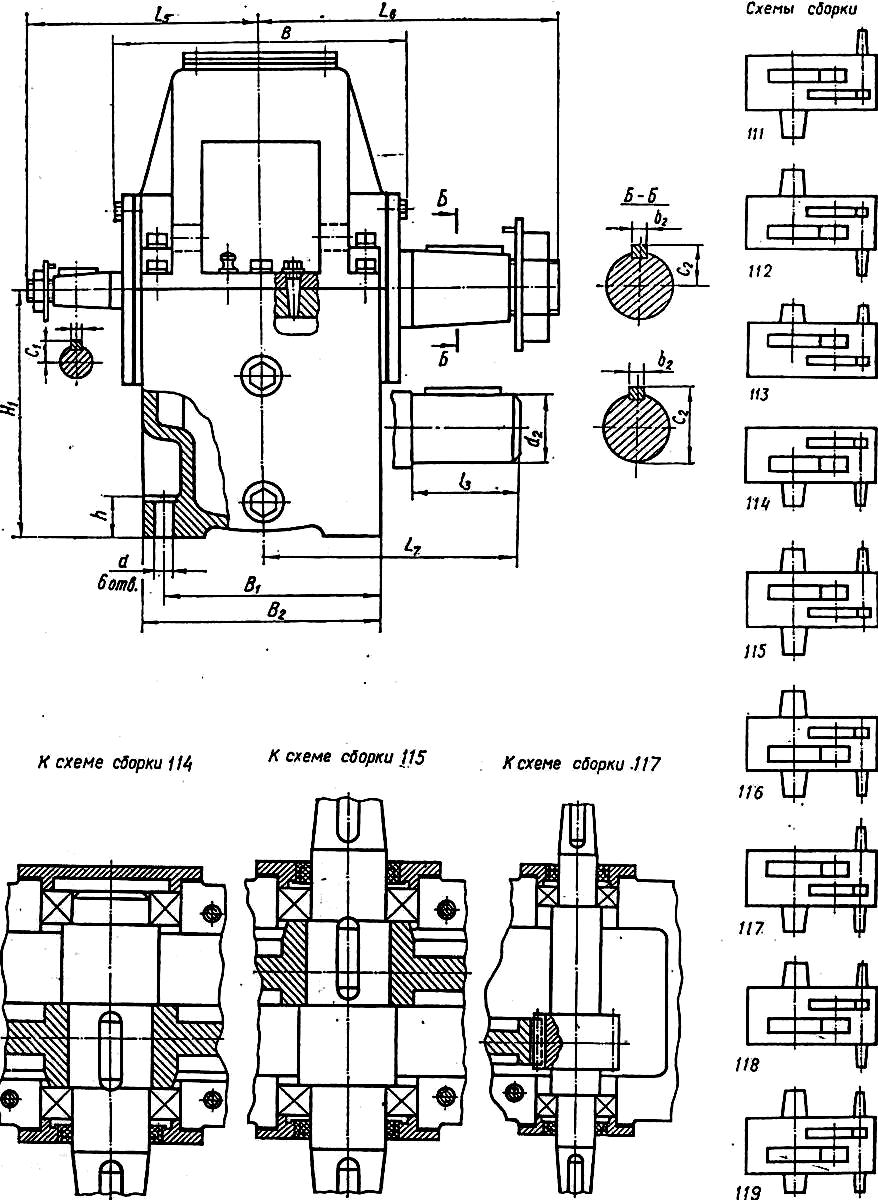

Рис.3.2 Редуктор циліндричний двоступінчастий (ВНИИ редукторостроения, Майкопський редукторний завод)

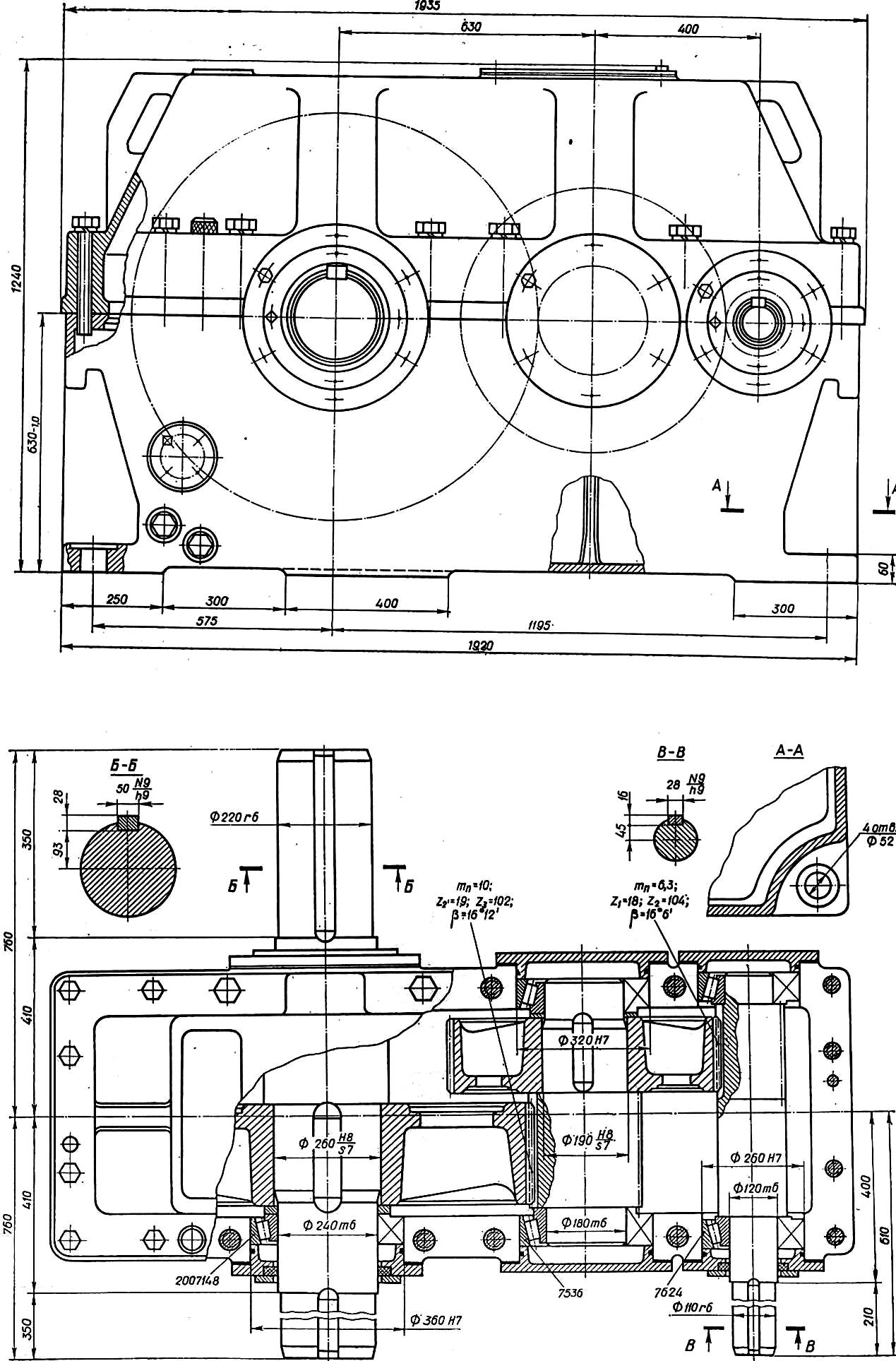

Рис.3.3 Редуктор циліндричний двоступінчастий
(Дніпропетровський завод металургійного встаткування

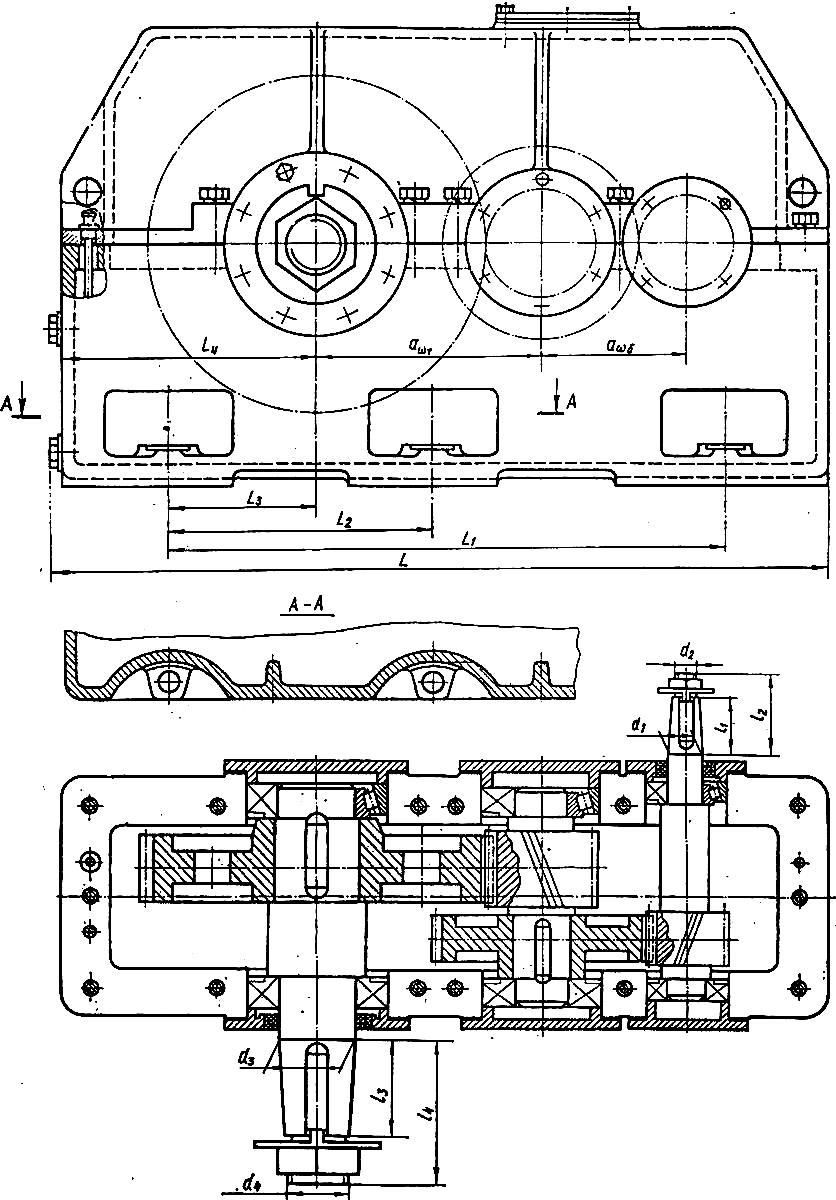

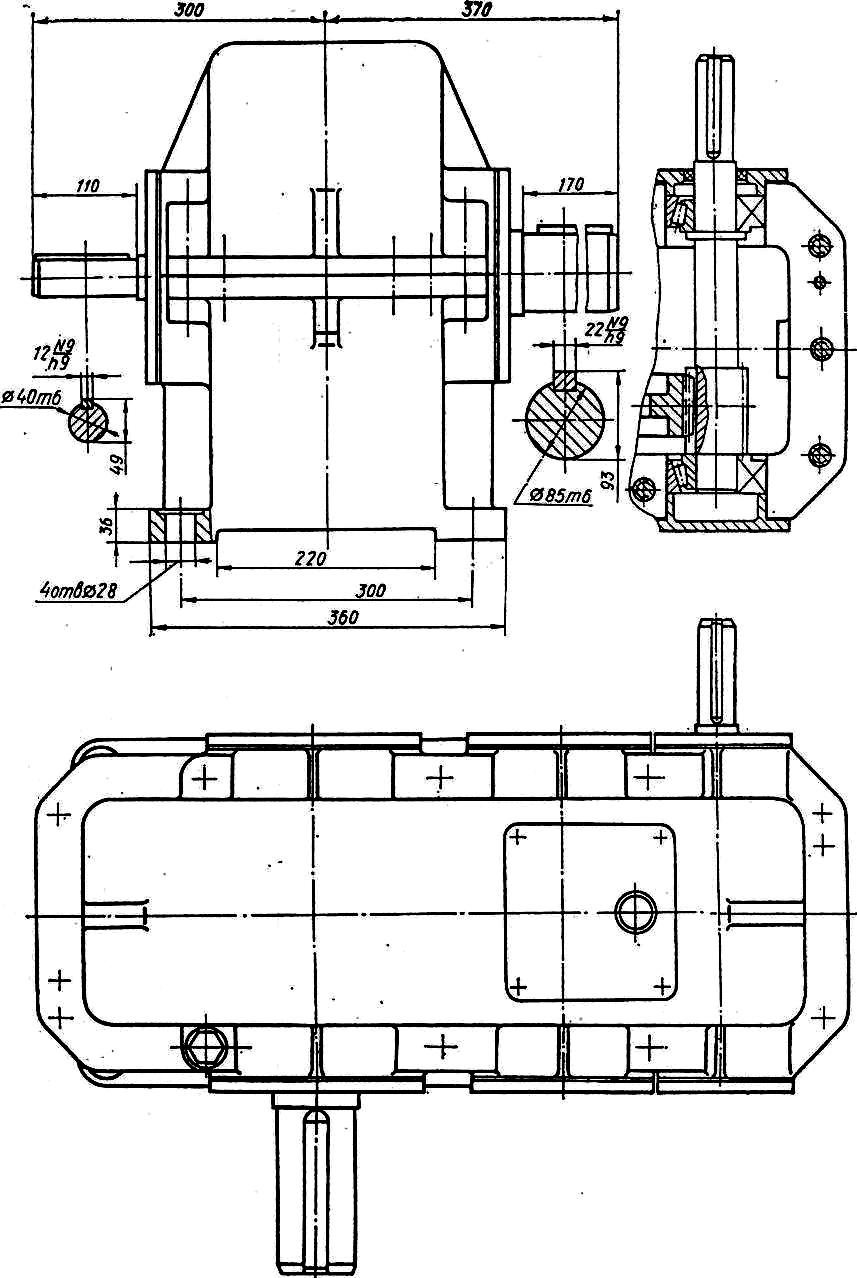

Рис.3.4 Редуктор циліндричний двоступінчастий

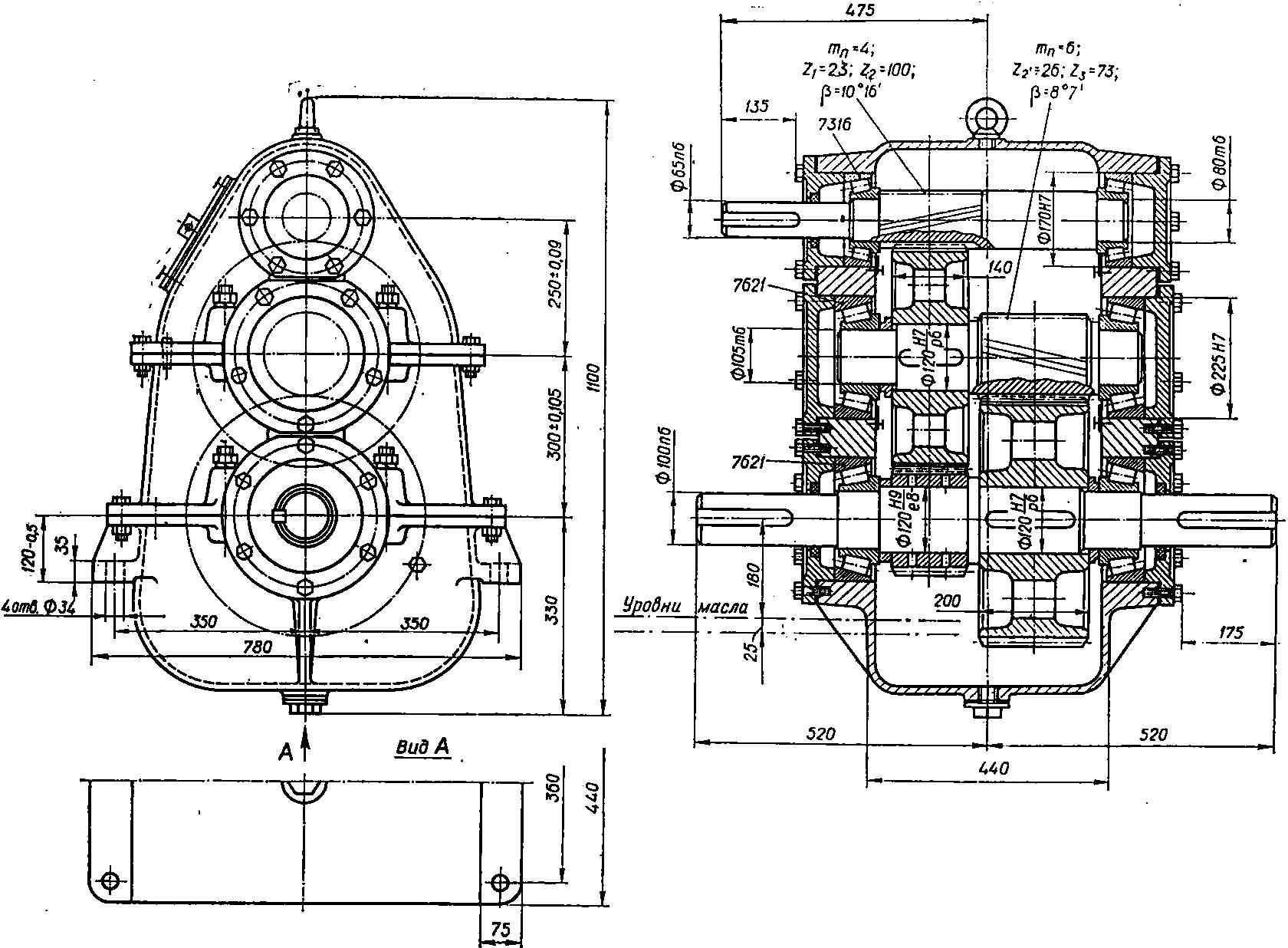

Рис.3.5 Редуктор циліндричний двоступінчастий (Новокраматорський машинобудівний завод)
металургійного встаткування (ДЗМО) з міжосьовими відстанями тихохідного щабля 630мм (рис.3.3) до 710мм.
У конструкціях, показаних на рис.3.5, передбачені высокотвердые передачі. Корпуса цих редукторів складаються кожний із трьох частин. Змащення верхньої зубчастої передачі здійснюється мастильною шестірнею.
У двоступінчастих редукторах (рис.3.1) швидкохідний щабель виконаний у вигляді роздвоєної шевронної передачі. На рис. 3.4 осі всіх трьох валів лежать в одній горизонтальній площині.
Вертикальний редуктор з розгорнутим розміщенням і мастильною шестірнею показаний на рис. 3.5.
У таблиці 3.2 представлені для орієнтування параметри циліндричних двоступінчастих редукторів Ц2В, вироблених у Росії.
Представлені конструкції редукторів можуть бути використані при конструюванні редуктора при виконанні графічної частини курсового проекту.
