2.3. Концентратори і комутатори (Concentrators and Switches)

Концентратори і комутатори надають можливість фізичного з'єднання в єдине середовище передачі всіх кабелів використовуваних для підключення мережних карт комп'ютерів. У цій главі ми не розглядаємо відмінності в принципах роботи концентраторів і комутаторів, але з погляду фізичного підключення мережних пристроїв вони виконують однакові функції. На мал. приведені приклади двох найбільше часто використовуваних пристроїв: комутатор Token-Ring і концентратор Ethernet 10Base-T (мал.. 3).

комутатор Token-Ring

концентратор Ethernet 10Base-T

Мал. 3

2.3. Модеми (Modems)

Модеми використовуються для перетворення цифрових сигналів (використовуваних комп'ютером) в аналогові (як правило, звукових частот) і назад - з аналогових у цифрові. Термін модем походить від об'єднання двох термінів, процесів перетворення сигналу з цифрового виду в аналоговий - модуляція , і назад - демодуляція. Перетворення в аналоговий сигнал дозволяє передавати його по аналогових лініях передачі даних, наприклад, телефонним лініям.

Модем перетворить (модулює) цифровий сигнал у звуковий (аналоговий) і передає його по телефонній лінії. Модем, що одержує сигнал, на приймаючій стороні виконує зворотне перетворення аналогового сигналу в цифровий (демодулює) і передає його комп'ютеру для обробки. Модеми часто використовуються для організації недорогих та повільних каналів передачі даних між комп'ютерами, вилученими на великі відстані друг від друга.

2.4. Мікрохвильові приемопередавачі (Microwave Transmitters)

Мікрохвильові приемопередавачі частіше називають приемопередавачамі супутникового зв'язку. Такі засоби зв'язку призначені для передачі даних на великі відстані між комп'ютерами країн, що знаходяться в різних географічних регионах. Мікрохвильові приемопередавачі використовують атмосферу як середовище передачі даних. Передавач передає спрямований потік мікрохвиль в атмосферу, а приймач приймає його і передає наступному в ланцюжку приемопередавачу (див. мал.) чи перетворить отриманий сигнал в інший вид для передачі по іншому середовищу передачі даних. Такі перетворення відбуваються доти, поки сигнал не досягне місця призначення.

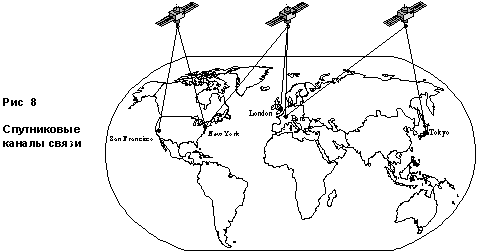

Супутникові

канали

зв’язку

Мал. 4

В даний час супутниковий зв'язок через дорожнечу використовується найчастіше для передачі даних на великі відстані (мал. 4). Але супутниковий зв'язок послужив і прототипом менш дорогого стільникового зв'язку, що активно набирає обороти використання й у нашій країні.

2.5. Приемопередавачі інфрачервоного і лазерного випромінювання (Infrared and Laser Transmitters)

Приемопередавачі інфрачервоного і лазерного випромінювання по принципах роботи схожі на мікрохвильові системи: вони використовують атмосферу як середовище передачі даних. Але, оскільки дані передаються у виді світлових сигналів, а не радіохвиль, то для успішної передачі даних необхідно забезпечувати відсутність яких-небудь перешкод на шляху руху сигналу (передавач і приймач повинні знаходитися в зоні прямої видимості один одного).

Приемопередавачі інфрачервоного і лазерного випромінювання звичайно використовуються для передачі сигналів на короткі дистанції і там, де обмежена можливість використання кабелів. Наприклад, при необхідності об'єднання декількох філій вилучених на відстань декількох сотень метрів чи одиниць кілометрів друг від друга. Оскільки інфрачервоне і лазерне випромінювання лежать в області видимого спектра випромінювання, те істотні перешкоди на шляху руху сигналу можуть робити несприятливі погодні умови(дощ, туман, сніг, зміг і т.п.). Одним з найбільш популярних сьогодні видів використання приемопередавачів інфрачервоного випромінювання є підключення робочих місць користувачів в офісах і забезпечення взаємодії між периферійними пристроями і комп'ютером.
