4. Испытание диэлектрических перчаток

Порядок проведения испытаний рассмотрим на примере установки АИИ-70 (аппарат для испытаний изоляции напряжением постоянного тока 70 кВ, переменного 50 кВ), электрическая принципиальная схема которой представлена на рис. 4. Испытание проводится под руководством преподавателя или лаборанта:

1. У диэлектрической перчатки перед проведением испытания проверить отсутствие проколов путем скручивания ее в сторону пальцев. При наличии прокола перчатка к испытанию не допускается.

2. Рукоятку установки АИИ-70 вращением против часовой стрелки установить в начальное положение. После этого с помощью заземляющей штанги снять с электродов остаточный заряд. Заземляющую штангу необходимо удерживать выше токоограничительного кольца и при этом не касаться ограждения. После снятия заряда заземляющую штангу повесить на крюк.

3. Диэлектрическую перчатку погрузить в металлический сосуд с водой, имеющей температуру 15...35 °С, которая заливается также внутрь перчатки. Уровень воды как снаружи, так и внутри перчатки должен быть на 50 мм ниже верхнего края перчатки. Выступающий край перчатки должен быть сухим. Один вывод повышающего трансформатора установки соединен с сосудом, другой – заземлен. Внутрь перчатки опущен электрод, соединенный с заземлением через миллиамперметр (mA) (рис. 4). Закрыть дверцу ограждения на защелку – при этом происходит замыкание контактов электромеханической блокировки (SA1).

4. Включить кнопку «Вкл» таймера – при этом должна загореться сигнальная лампа, предупреждающая об опасности. Включить кнопку «Вкл» повышающего трансформатора. Стоя на диэлектрическом коврике, вращать рукоятку по часовой стрелке, наблюдая за отклонением стрелки киловольтметра (PV). Прибор должен показывать 6 кВ.

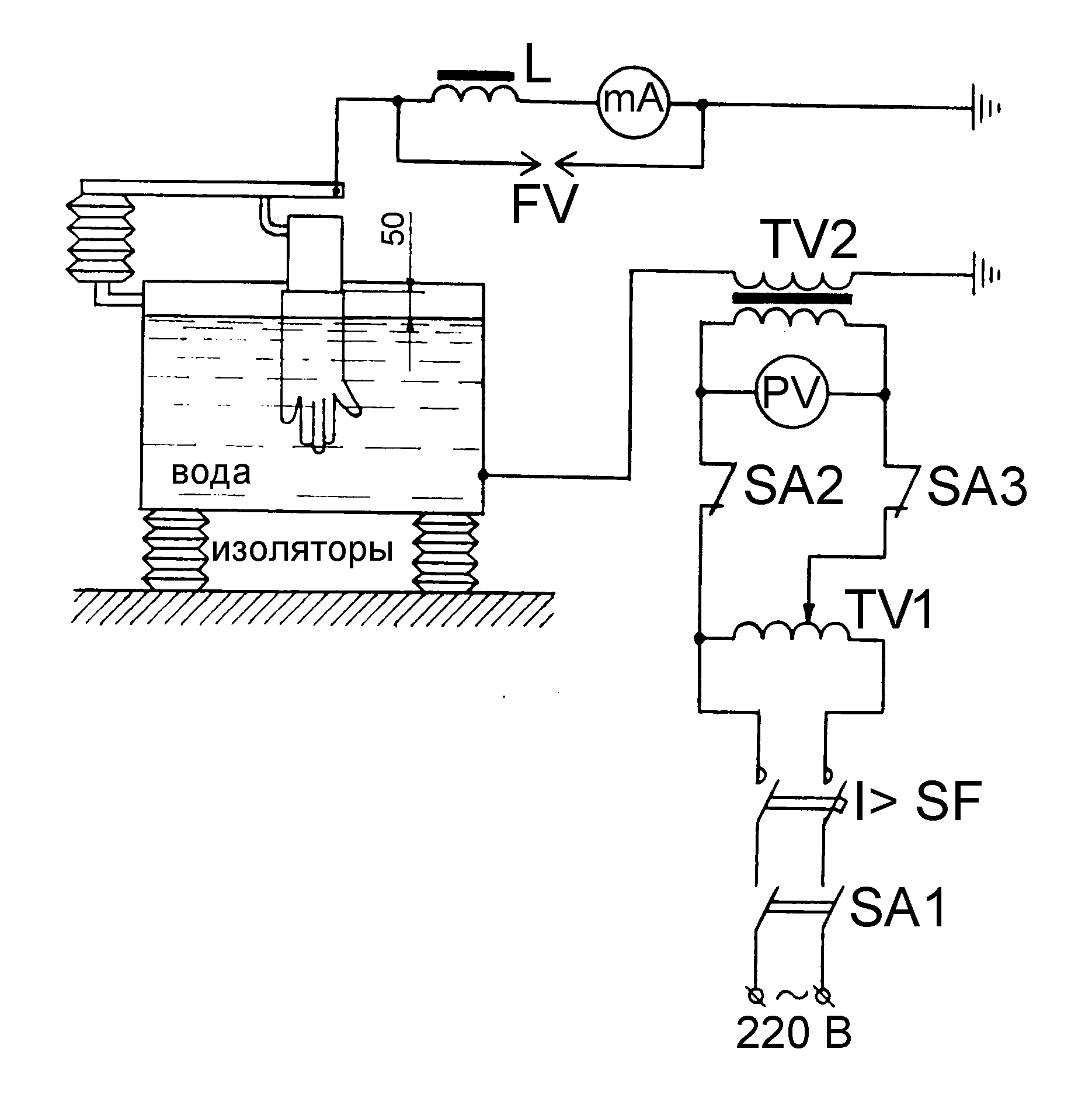

Рис. 4. Схема электрическая принципиальная установки АИИ-70

5. Таймер удерживает напряжение в течение 60 секунд. При этом необходимо следить за показаниями миллиамперметра, показывающего величину тока, протекающего через перчатку. Если величина тока превышает 6 мА, изделие бракуется.

6. После отключения установки рукоятку установить в начальное положение и снять остаточный заряд так, как было описано в пункте 2. Открыть дверцу ограждения и вынуть перчатку из сосуда с водой.

7. По окончании испытаний перчатку просушивают.

8. Результаты испытаний заносят в протокол № 2.

По усмотрению преподавателя студенты могут провести испытания не одной перчатки, а пары перчаток. Тогда в протокол № 2 результаты испытаний будут заноситься под номерами 1 и 2.

Контрольные вопросы

1. Какие факторы приводят к старению изоляции?

2. В каких сетях применяется непрерывный контроль изоляции?

3. Какова минимально допустимая величина сопротивления изоляции осветительной сети?

4. На какое напряжение рассчитаны мегаомметры?

5. Когда применяется экранирование при измерении сопротивления изоляции?

6. Какие электрозащитные средства называются основными и какие дополнительными (определение и примеры)?

7. Какова периодичность испытаний диэлектрических перчаток, бот и галош?

8. Как проверяются перед работой диэлектрические перчатки?
