2. Устройство и принцип работы приборов радиационного контроля (разведки) заражения среды

В радиационной безопасности для контроля радиационной обстановки на объекте используются радиометры (рентгенметры).

Радиометры – приборы, предназначенные для получения информации об активности нуклида; для обнаружения и определения степени радиоактивного заражения поверхностей и объемов воздуха. Датчиками в них являются ионизационные камеры и сцинтилляционные счетчики.

Рентгенметры – приборы, измеряющие мощность дозы рентгеновского и гамма излучения. В качестве датчиков в них применяют ионизационные камеры и счетчики Гейгера-Мюллера. Они имеют диапазон измерений от нескольких микрорентген в час до нескольких сот рентген в час.

Приборы контроля радиационной обстановки состоят из трех основных блоков (рис. 1).

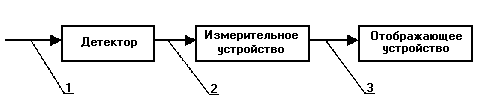

Рис. 1. Блок-схема прибора радиационного контроля:

1 – поток ионизирующих излучений; 2 – слабый электрический

импульс; 3 – усиленный импульс

Приборы контроля радиационной обстановки работают следующим образом: детектор преобразует энергию излучения в электрическую энергию, измерительное устройство усиливает слабые электрические импульсы, обрабатывает и передает информацию в отображающее устройство.

Среди радиометров-рентгенметров (измерителей мощности дозы) широко используется рентгенметр ДП-5В.

Рентгенметр ДП-5В (рис. 2) предназначен для измерения уровней гамма-излучения и радиоактивной зараженности различных предметов по гамма- и бета-излучению.

Прибор ДП-5В состоит из измерительного пульта 3, блока детектирования 11, со штангой удлинительной 10, соединенный с пультом через гибкий кабель 9 и головного телефона 1, соединенного с пультом через гибкий шнур 2. Блок детектирования 11 имеет корпус 12, в котором расположена плата с газоразрядными счетчиками и поворотный экран 13, который может фиксироваться на корпусе блока детектирования в положениях «Б», «Г» и «К». Положение экрана определяется риской на корпусе 12 блока детектирования 11, положение «Г» окно 14 закрывается экраном 13 и в положении «К» против окна 14 устанавливается контрольный источник 15 типа Б-8, который укреплен в углублении на экране 13. На измерительном пульте 3 имеются: верхняя шкала микроамперметра 5 с пределом измерения от 0,5 до 5000 мР/ч; нижняя шкала микроамперметра 6 с пределом измерения от 5 до 200 Р/ч; тумблер подсвета шкалы микроамперметра 4;

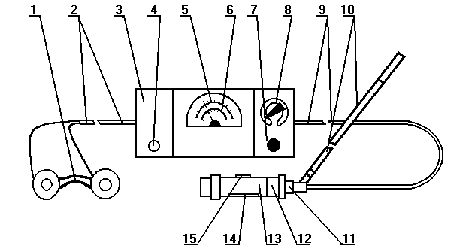

Рис.2. Устройство измерителя мощности дозы ДП-5В:

1 – телефон;2 – шнур; 3 – измерительный пульт; 4 – тумблер подсвета; 5 и 6 – верхняя и нижняя шкала микроамперметра; 7 – кнопка сброса показаний; 8 – переключатель диапазонов; 9 – кабель; 10 – штанга удлинительная; 11 – блок детектирования; 12 – корпус; 13 – поворотный экран; 14 – окно; 15 – контрольный источник

переключатель диапазонов 8 на восемь положений – «выключено» (источник питания прибора отключен), «контроль режима» (автоматическое регулирование напряжения питания); х1000, х100, х1, х0,1 – пределы измерения соответственно: 0,05…0,5; 0,5…5; 5…50; 50…500; 500…5000 мР/ч и кнопка сброса показаний 7.

Принцип действия измерителя мощности дозы ДП-5В (рис.3) основан на ионизационном методе обнаружения ионизирующих излучений.

Процесс подготовки к работе ДП-5В (рис.3а) заключается в подаче электрического тока от источника питания 4 к электродам конденсатора 1 для создания электростатического поля в ионизационной камере 2.

Процесс работы прибора ДП-5В (рис.3б) заключается в подаче электрического тока от источника питания 4 к электродам конденсатора 1 для создания электростатического поля в ионизационной камере 2. При попадании гамма-излучений в ионизационную камеру 2, в ней происходит образование положительных и отрицательных ионов, которые под действием электростатического поля ориентируются и двигаются к противоположно заряженным электродам конденсатора 1, что вызывает течение в цепи электрического тока (насыщения), которое пропорционально интенсивности ионизирующего излучения.

а) б)

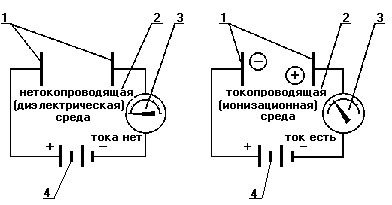

Рис.3. Схема принципа действия измерителя мощности дозы ДП-5В: а – процесс подготовки к работе; б – процесс работы; 1 – электроды конденсатора; 2 – ионизационная камера; 3 – микроамперметр; 4 – источник питания.
