4. Определение концентрации отравляющих веществ в среде

Определение ОВ в воздухе с помощью ВПХР производится в следующей последовательности: вначале зараженный воздух индуцируется трубками с красным кольцом и красной точкой, затем с тремя зелеными кольцами и в последнюю очередь с желтым кольцом.

Механизм определения концентрации зарина, зомана, VX в исследуемом воздухе (рис. 2а) предполагает прокачивание определенного объема исследуемого воздуха через предварительно смоченный связующим раствором 1 наполнитель, последующую обработку его титрующим раствором 2 для получения окраски и наблюдение за переходом окраски наполнителя.

Механизм определения концентрации иприта в исследуемом воздухе (рис. 2б) предполагает прокачивание определенного объема исследуемого воздуха через наполнитель и последующее сравнение окраски наполнителя с эталонной окраской для данного газа.

Механизм определения концентрации фосгена, дифосгена, хлорциана, синильной кислоты в исследуемом воздухе (рис. 2в) предполагает прокачивание определенного объема исследуемого воздуха через предварительно смоченный связующим раствором – 1 верхний и сухой нижний наполнители, последующее наблюдение окраски верхнего и нижнего наполнителя и сравнение ее с эталонными окрасками для данных газов.

Механизм определения в исследуемом воздухе наличия или хлорциана, или синильной кислоты (рис. 2г) предполагает прокачивание определенного объема исследуемого воздуха через сухой нижний и предварительно смоченный связующим раствором – 1 верхний наполнители, последующее наблюдение за наличием или отсутствием розово – малиновой окраски наполнителей.

4.1. Определение концентрации зарина, зомана и VX в исследуемом воздухе

1.1. Проверить герметичность насоса, прил. 2.

1.2. Подготовить к замеру две индикаторные трубки с красным кольцом и точкой, то есть вскрыть концы трубок и их верхние ампулы, прил. 3 и 4.

1.3. Вставить одну из трубок (опытную) немаркированным концом в насос, а вторую (контрольную) оставить в штативе прибора.

1.4. Прокачать через опытную трубку исследуемый воздух из отобранной пробы или местности, для чего сделать 5…6 качаний насосом при определении безопасной концентрации.

1.5. Снять опытную трубку с насоса, через 2…3 минуты вскрыть нижнюю ампулу в опытной и контрольной трубкой, прил. 4.

1.6. Определить концентрацию газа в исследуемом воздухе по изменению окраски наполнителя (одновременный переход красного цвета в желтый в обоих трубках указывает на отсутствие опасной концентрации; наличие остаточной окраски красного цвета в опытной трубке, к моменту образования желтой окраски в контрольной трубке, указывает на наличие опасной концентрации).

1.7. Дать оценку степени опасности заражения газами исследуемого воздуха с учетом прил. 5.

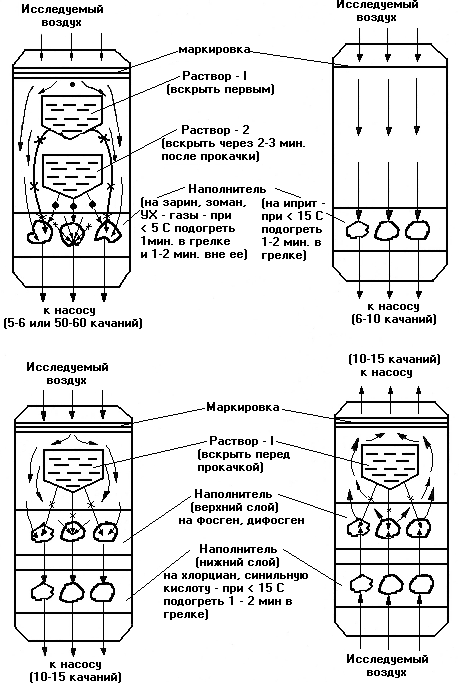

Рис. 2. Механизм определения наличия и концентрации газов

В исследуемом воздухе, почве, сыпучих материалах:

а) – на зарин, зоман, VX; б) – на иприт; в) – на фосген, дифосген, хлорциан и синильную кислоту; г) – на наличие хлорциана или синильной кислоты

4.2. Определение концентрации фосгена, дифосгена,

хлорциана и синильной кислоты в исследуемом воздухе

2.1. Выполнить п. 1.1

2.2. Подготовить индикаторную трубку с тремя зелеными кольцами, то есть вскрыть концы трубки и ее ампулу, прил. 3 и 4.

2.3. Вставить трубку немаркированным концом в насос.

2.4. Прокачать через трубку исследуемый воздух из отобранной пробы или местности, для чего сделать 10…15 качаний насосом.

2.5. Снять трубку с насоса и наблюдать окраску верхнего и нижнего слоев наполнителя (верхний слой окрашивается от фосгена, дифосгена; нижний – от хлорциана или синильной кислоты, или одновременно от обоих).

2.6. Определить концентрацию газов в исследуемом воздухе, для чего окраски наполнителей сравнить с их эталонными окрасками на кассетной этикетке для данных газов.

2.7. Снять трубку с насоса и наблюдать окраску верхнего и нижнего слоев наполнителя (верхний слой окрашивается от фосгена, дифосгена; нижний – от хлорциана или синильной кислоты, или одновременно от обоих).

2.8. Определить концентрацию газов в исследуемом воздухе, для чего окраски наполнителей сравнить с их эталонными окрасками на кассетной этикетке для данных газов.

2.9. Дать оценку степени опасности заражения газами исследуемого воздуха с учетом прил. 5.

При необходимости определить от какого газа окрасился нижний слой, следует:

2.10. Выполнить п.п. 2.1….2.2.

2.11. Вставить трубку маркированным концом в насос.

2.12. Выполнить п. 2.4.

2.13. Снять трубку с насоса и наблюдать окраску слоев наполнителей (отсутствие розово-малиновой окраски в трубке указывает на наличие в воздухе только синильной кислоты).
