1.4. Формы залегания месторождений полезных ископаемых. Элементы залегания Формы залегания месторождений полезных ископаемых разнообразны и связаны с условиями образования (рис. 1.1).
а б
в г д

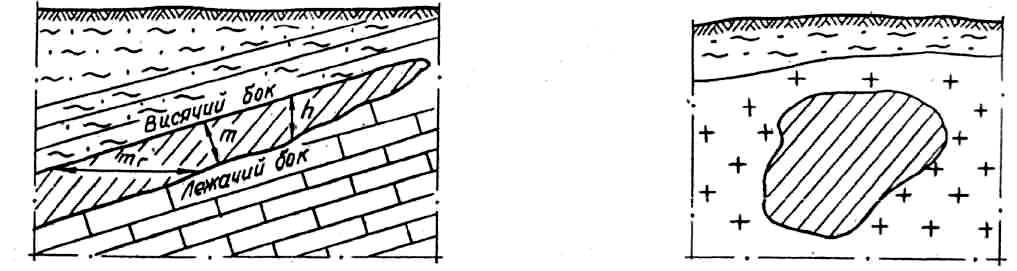

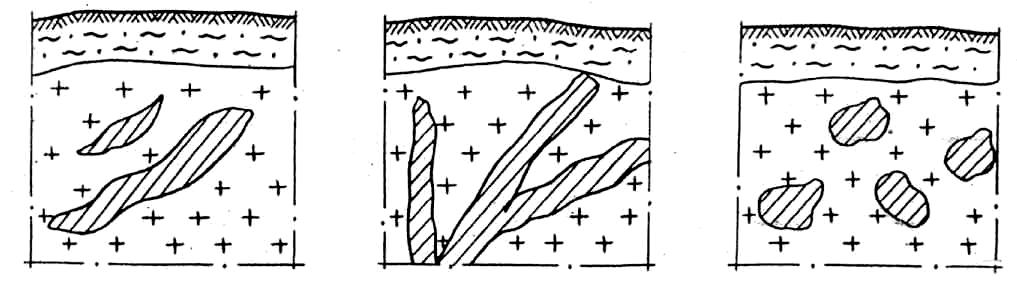

Рис. 1.1. Формы залегания полезных ископаемых: а – пласт: б – шток; в – линза; г – жилы; д – гнезда
Для магматических горных пород характерны скопления полезных ископаемых в виде штоков (схема б) – больших тел с весьма неправильными очертаниями; куполов (лакколитов), линз (схема в) – округленных или овальных тел с уменьшением толщины к краям, жил – трещин в земной коре, заполненных минеральным веществом, массивов – интрузивных тел с весьма большими размерами; гнезд (схема г) – скоплений различного размера и неправильной формы, неравномерно распределенных во вмещающих породах; столбов – залежей, вытянутых в одном направлении.
Месторождения, приуроченные к осадочным породам, чаще всего залегают в виде пластов (схема а) – плитообразных минеральных тел большого протяжения, ограниченных приблизительно параллельными поверхностями – плоскостями напластований. Встречаются также линзы, гнезда, реже штоки (соль, гипс).
Для определения положения месторождений в земной коре выделяют основные элементы залегания: простирание – направление горизонтальной линии, лежащей в плоскости пласта, жилы; падение – наклон залежи, жилы, пласта к горизонтальной плоскости; угол падения – угол, образованный линией падения и ее проекцией на горизонтальную плоскость. Горные породы, непосредственно примыкающие к поверхности, ограничивающей полезное ископаемое, называют боковыми или вмещающими.
Породы, расположенные ниже залежи, образуют лежачий бок или почву, расположенные выше – висячий бок или кровлю. Расстояние по нормали между боками (кровлей и почвой) дает истинную (нормальную) мощность m (м) залежи. Часто выделяют горизонтальную mг (м) и вертикальную мощность hв (м). Их соответственно измеряют по горизонтали и вертикали (схема а).
По характеру взаимоотношений с боковыми породами различают согласное и несогласное залегание. В первом случае скопления полезных ископаемых залегают между породами, не пересекая их (схема а), во втором – залежь полезного ископаемого пересекает тела вмещающих пород (схема г).
Земная кора находится в состоянии движения. Движения, вызывающие изменения высотного положения и нарушения первоначального залегания горных пород, называют тектоническими (рис. 1.2).
а б
в г

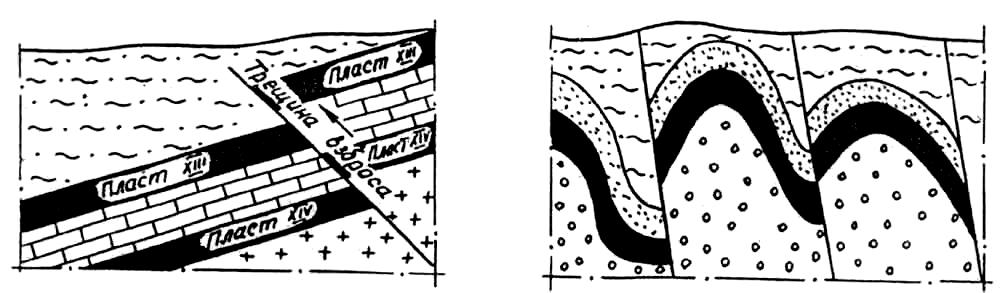

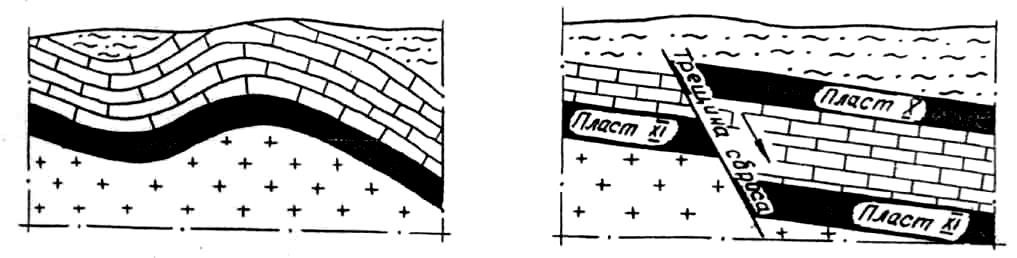

Рис. 1.2. Виды тектонических нарушений:
а – складка; б – сброс; в – взброс; г – чешуйчатые складки
Среди них различают нарушения складчатые, когда деформации носят пластичный характер, а породы сминаются в разнообразные складки (схема а), разрывные, если происходит разрушение сплошности пород (схемы б, в), и складчато-разрывные, если горные породы подвержены как пластическим, так и разрывным деформациям (схема г).
При разрывных нарушениях смещение соседних участков горных пород может происходить по вертикальным и наклонным трещинам, образуя сбросы (схема б), взбросы (схема в), или в горизонтальном и близком к нему направлении, образуя сдвиги. Одиночные сбросы распространены редко. Они обычно встречаются группами – системами сбросов.
