Миграция граничных стрелок

При декомпозиции какой-либо работы входящие в нее и исходящие из нее стрелки автоматически появляются на диаграмме декомпозиции (миграция стрелок), но при этом не касаются работ. Такие стрелки называются несвязанными и воспринимаются в BPWin как синтаксическая ошибка. Их необходимо связать с работами.

Для связывания стрелок входа, управления или механизма с соответствующей работой необходимо перейти в режим редактирования стрелок, щелкнуть по наконечнику стрелки и затем по соответствующему сегменту работы.

Для связывания стрелки выхода с работой необходимо перейти в режим редактирования стрелок, щелкнуть по сегменту выхода работы и затем по стрелке.

После связывания несвязные стрелки становятся граничными. Контроль над миграцией граничных стрелок на диаграмму декомпозиции проводится с помощью ICOM-кодов.

Связывание граничных стрелок с соответствующими работами приведено на диаграмме декомпозиции первого уровня, представленной на Рис. 1.17.

Задание внутренних стрелок

Для связи работ между собой на диаграммах декомпозиции используются внутренние стрелки.

Для отображения связи по входу необходимо в режиме рисования стрелок щелкнуть по сегменту выхода одной работы и затем по сегменту входа другой работы.

Аналогично устанавливается связь по управлению. В режиме рисования стрелок следует щелкнуть по сегменту выхода одной работы и затем по сегменту управления другой работы.

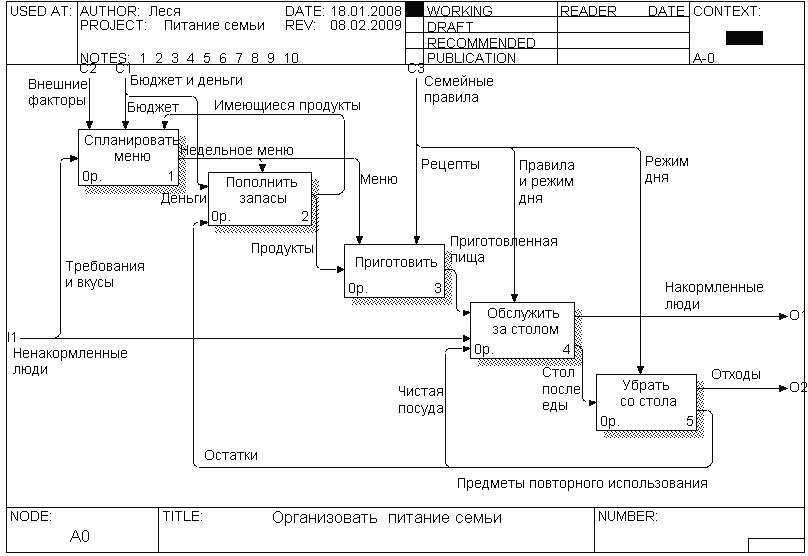

Р ис. 1.17 Диаграмма декомпозиции первого уровня

Обратная связь по входу. Для отображения связи следует в режиме рисования стрелок щелкнуть по сегменту выхода нижестоящей работы, затем по сегменту входа вышестоящей работы.

Обратная связь по управлению в режиме рисования стрелок отображается при помощи щелчка по сегменту выхода нижестоящей работы, затем по сегменту управления вышестоящей работы.

Связь выход-механизм отображается в режиме рисования стрелок при помощи щелчка по сегменту выхода одной работы и затем по сегменту механизма другой нижестоящей работы. Эта взаимосвязь используется реже остальных и показывает, что одна работа готовит ресурсы, необходимые для проведения другой.

Задание разветвляющихся и сливающихся стрелок

Одни и те же данные или объекты, порожденные одной работой, могут использоваться сразу в нескольких других работах. При этом происходит разветвление стрелок.

Для отображения разветвляющихся стрелок на диаграмме следует в режиме рисования стрелок изобразить сначала одну основную ветвь, а затем остальные ветви, щелкнув сначала по основной ветви, а затем по соответствующему сегменту работы.

Разветвляющиеся стрелки именуются, как и обычные стрелки, однако допустимы следующие ситуации.

Если стрелка именована до разветвления, а после разветвления ни одна из ветвей не именована, то подразумевается, что каждая ветвь моделирует те же данные или объекты, что и ветвь до разветвления.

Если стрелка именована до разветвления, а после разветвления какая-либо из ветвей тоже именована, то подразумевается, что эта ветвь соответствует новому именованию.

Если при этом какая-либо ветвь после разветвления осталась неименованной, то подразумевается, что она моделирует те же данные или объекты, что и ветвь до разветвления.

Аналогично отображаются и именуются сливающиеся стрелки.
