Задание потоков данных
Начальный вид диаграммы декомпозиции главного процесса содержит несвязные граничные стрелки, которые показывают, какими потоками обменивается система с внешними сущностями, расположенными на контекстной диаграмме.
В соответствие с правилом балансировки необходимо выполнить следующие действия:
внешние сущности контекстной диаграммы следует перенести на диаграмму декомпозиции;
перенесенные внешние сущности следует связать с соответствующими процессами на диаграмме при помощи перешедших при декомпозиции граничных стрелок.
После выполнения указанных операций стрелки на контекстной диаграмме отобразятся как недопустимые. Для устранения полученного конфликта в методологии DFD следует отключить режим отображения недопустимых стрелок. Для этого следует выбрать пункт меню Model/Model Properties, а в закладке Display отключить опцию Tunnels.
Особенностью построения диаграмм декомпозиций следующего уровня является следующее:
все объекты родительской диаграммы (внешние сущности, процессы), связанные с декомпозируемым процессом потоками данных, на дочерней диаграмме следует отобразить как внешние сущности;
полученные внешние сущности на дочерней диаграмме следует связать с соответствующими процессами при помощи перешедших при декомпозиции граничных стрелок.
Хранилища данных
Хранилища данных изображают объекты в покое и предназначены для сохранения данных системы.
Д
ля
внесения хранилища данных служит кнопка
Data Store
в палитре инструментов. Имя хранилища
данных задается в соответствующем
диалоге Data Store
, который можно получить при помощи
контекстного меню объекта (Рис. 4.81).

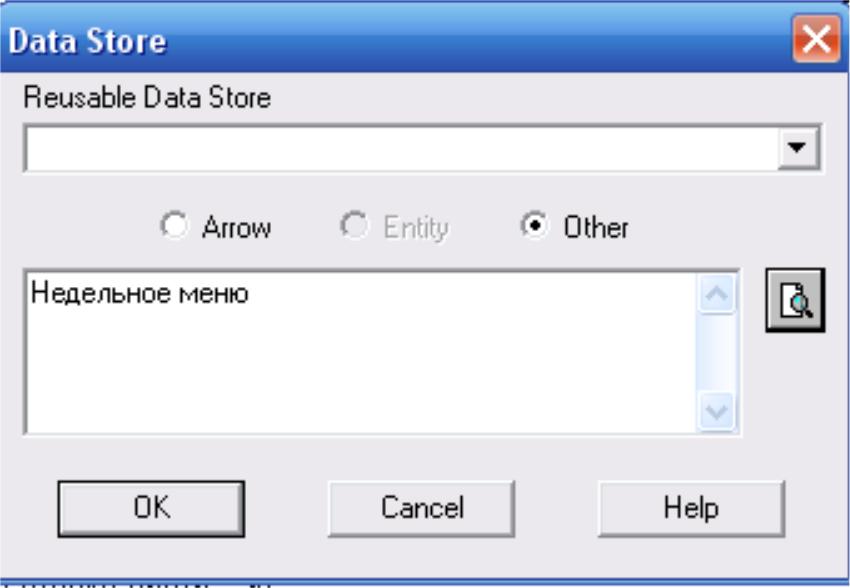

Рис. 4.81 Диалог для указания имени хранилища данных
Хранилища данных являются неизменными объектами и могут переноситься из диаграммы в диаграмму.
Изображение разветвляющихся и сливающихся стрелок
В DFD стрелки могут сливаться и разветвляться, что позволяет описать декомпозицию стрелок. Каждый новый сегмент сливающейся или разветвляющейся стрелки может иметь собственное имя.

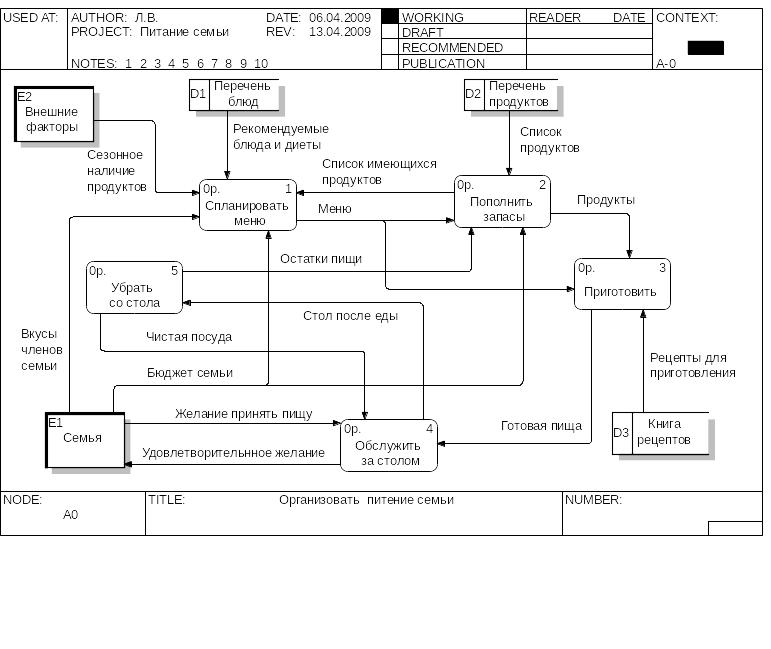

Рис.
4.82
Диаграмма
декомпозиции А0

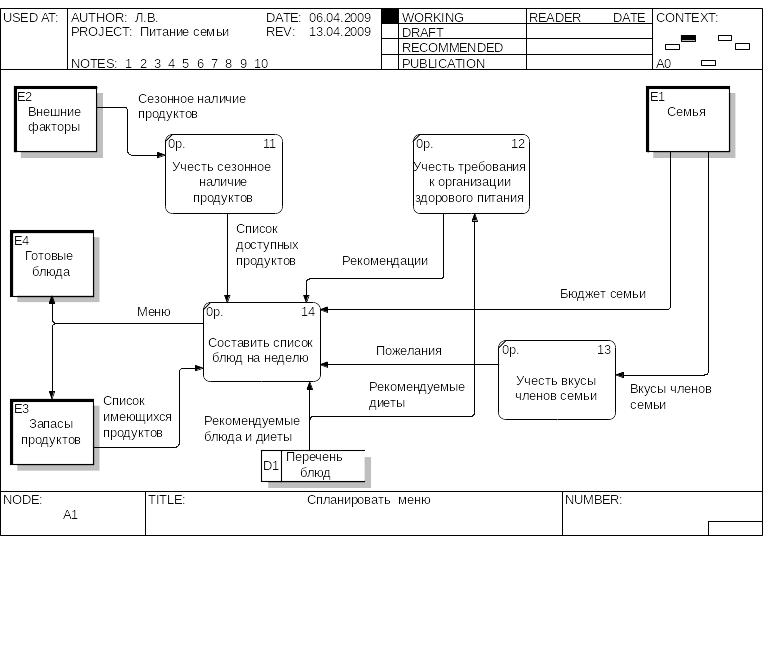

Р
ис.
4.83. Диаграмма декомпозиции А1

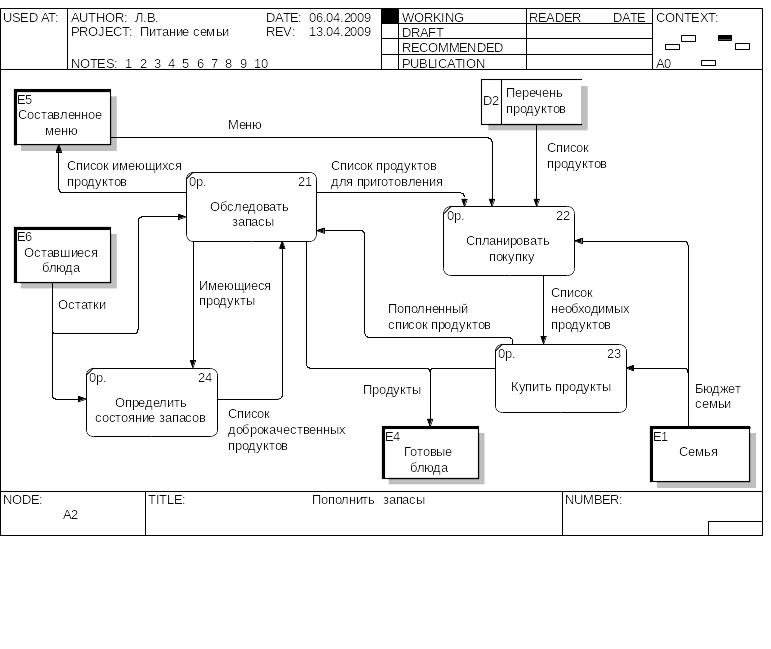

Р
ис.
4.84 Диаграмма декомпозиции А2

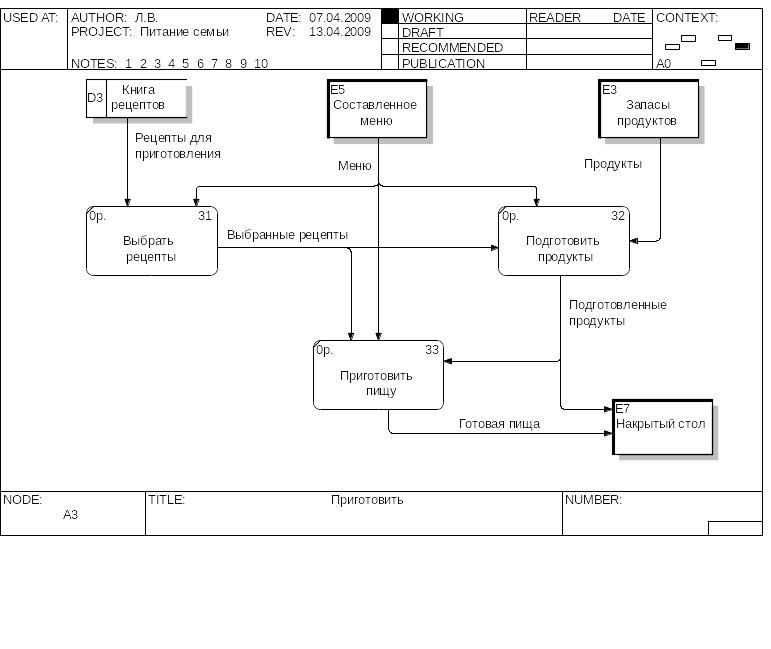

Р
ис.
4.85 Диаграмма декомпозиции А3

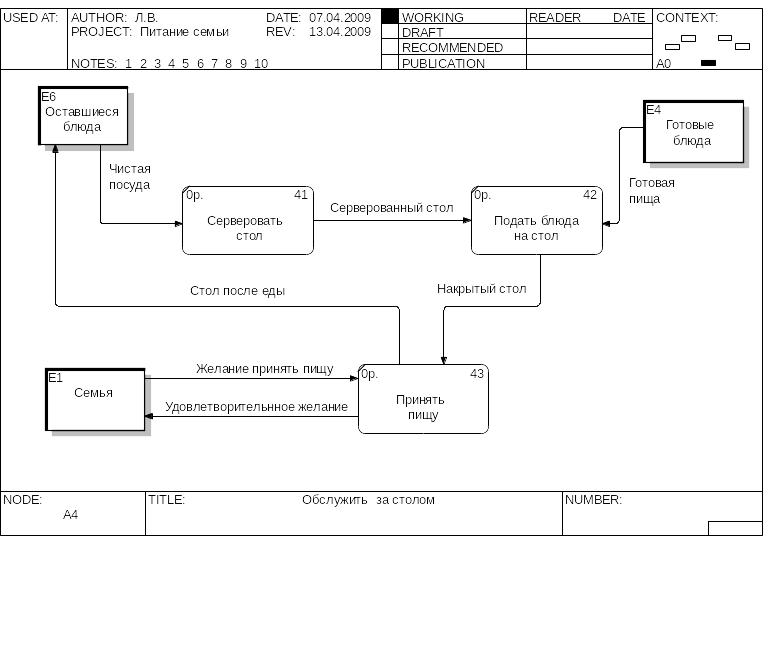

Р
ис.
4.86 Диаграмма декомпозиции А4

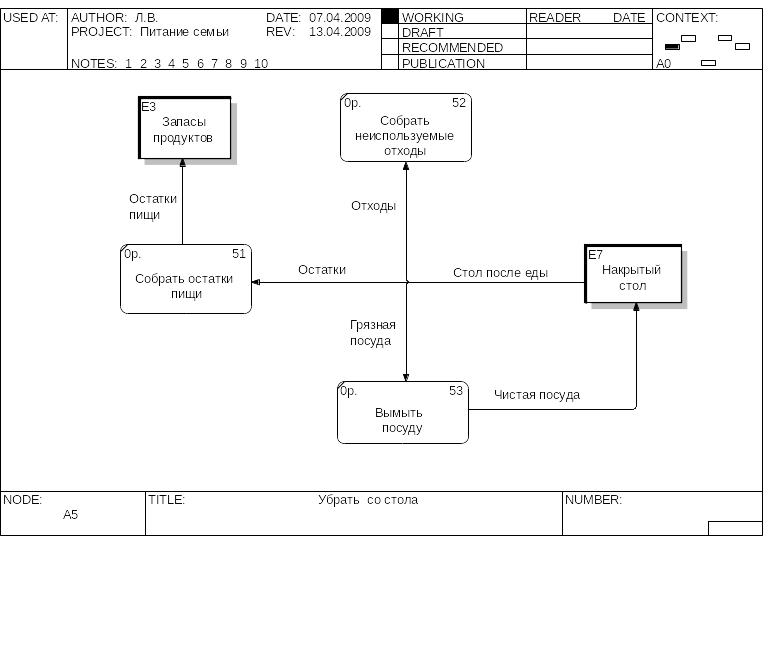

Р
ис.
4.87 Диаграмма декомпозиции А5
