1. Тема лабораторной работы.

2. Ответы на вопросы.

3. Результаты выполнения задания в электронном виде.

Теоретическая подготовка к выполнению лабораторной работы

Для выполнения лабораторной работы следует изучить теоретический материал, приведенный в [1].

Моделирование информационной системы с помощью методологии последовательного выполнения работ по стандарту оформления IDEF3 приведены в [1, п.4.4]:

• Базовые элементы модели описания процессов [1, пп.4.4.1].

• Построение диаграмм декомпозиции модели [1, пп.4.4.2].

• Построение диаграмм активизации работ [1, пп.4.4.3].

Практическая подготовка к выполнению лабораторной работы

1. Изучение инструментальной среды bpWin для idef3 Запуск среды bpWin

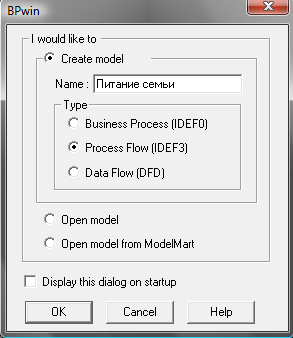

Запустить среду разработки BPWin. В окне выбора моделей задать имя модели и выбрать IDEF3-модель (Рис. 3.54).

Рис. 3.54 Окно выбора моделей

При запуске программы BPWin и выборе соответствующей модели мы получаем доступ к интегрированной среде разработки, которая включает (Рис. 3.55):

• палитру инструментов модели IDEF3;

• основную панель инструментов;

• навигатор модели — Model Explorer;

• рабочую область для построения модели.

Р ис. 3.55 Интегрированная среда разработки модели IDEF3

В палитре инструментов при разработке диаграмм IDEF3 появляются новые кнопки (Рис. 3.55):

• Activity Box Tool – добавление блока/функции в диаграмму;

• Precedence Arrow Tool – добавление стрелок, соединяющих функции;

• Junction Tool – размещение соединений перекрестков;

• Referent Tool – ссылка на другую страницу.

Нумерация работ и диаграмм

Возможность множественной декомпозиции предъявляет дополнительные требования к нумерации работ. Номер работы в IDEF3 состоит из номера родительской работы, версии декомпозиции и собственного номера работы на текущей диаграмме (Рис. 3.56).

Для указания нумерации блоков диаграмм в BPWin следует выбрать пункт меню Model/Model Properties. В закладке Numbering следует включить опцию Use diagram numbering format. В пункте Numbering Convention следует включить опцию 1. 1.1 1.1.1 (use dots).

Р ис. 3.56 Нумерация работы в модели IDEF3

2. Построение контекстной диаграммы

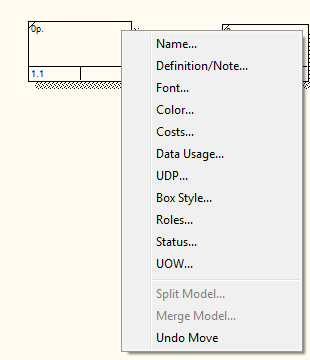

Контекстная диаграмма в методологии IDEF3 состоит из единственной работы (Рис. 3.58). Д ля внесения имени работы следует щелкнуть по работе правой кнопкой мыши, выбрать в меню пункт Name… и в появившемся диалоге внести имя работы (Рис. 3.57)

Рис. 3.57 Именование работы

Рис. 3.58 Контекстная диаграмма

3. Построение диаграмм декомпозиции Декомпозиция работ

Для создания диаграммы декомпозиции следует выделить работу и щелкнуть по кнопке Go to Child Diagram в виде треугольника в палитре инструментов.

Возникает диалог Activity Box Count, в котором следует указать нотацию новой диаграммы и количество работ на ней (Рис. 3.59).

Р ис. 3.59 Диалог для проведения декомпозиции

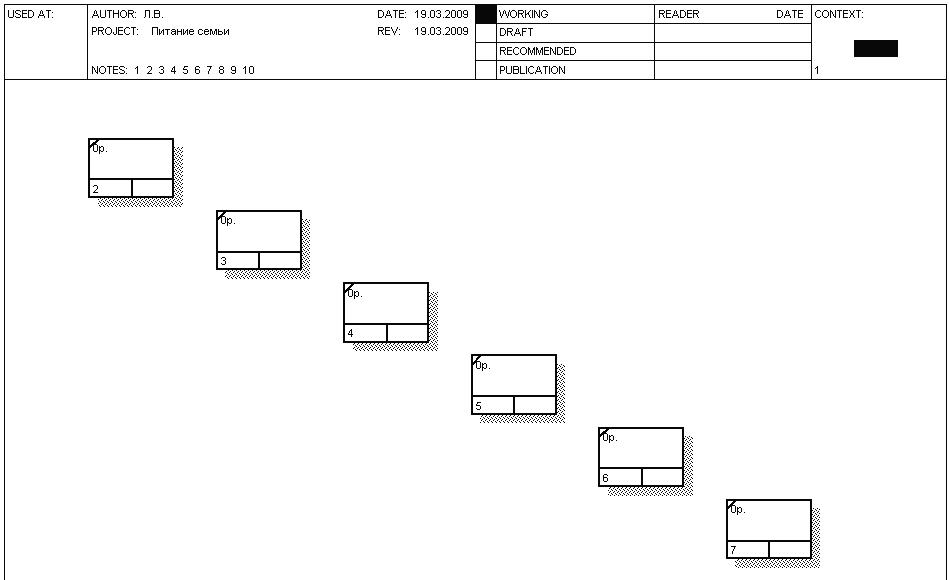

Р ис. 3.60 Начальный вид диаграммы декомпозиции

Если окажется, что количество работ недостаточно, то работу можно добавить в диаграмму, щелкнув сначала по кнопке Activity Box Tool в виде прямоугольника в палитре инструментов, а затем по свободному месту на диаграмме.

Р ис. 3.61 Диаграмма декомпозиции первого уровня

Задание стрелок

В IDEF3 различают три типа стрелок, изображающих связи, стиль которых устанавливается через меню Arrow Properties (Рис. 3.62)

Старшая связь (Precedence) рисуется слева направо или сверху вниз. Показывает, что работа-источник должна закончиться прежде, чем работа-цель начнется.

Поток объектов (Object Flow) усиливает старшую связь и показывает, что результат выполнения одной работы используется для выполнения следующей работы.

Отношение (Relational Link) используется для изображения всех остальных связей между единицами работ.

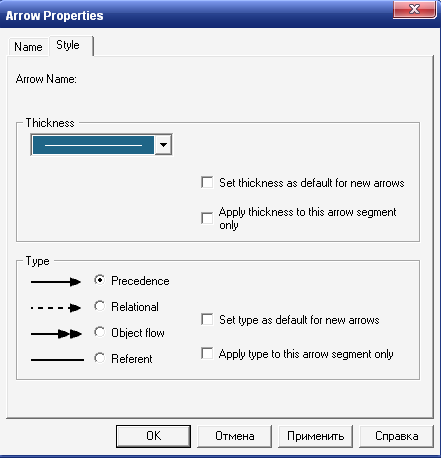

Р ис. 3.62 Окно выбора типа стрелок

Для внесения стрелки на диаграмму следует:

• щелкнуть по кнопке Precedence Arrow Tool с символом стрелки в палитре инструментов;

• соединить две работы стрелкой, щелкнув левой кнопкой мыши по работе-источнику, а затем по работе-цели;

• в палитре инструментов выбрать опцию Pointer Tool для получения возможности редактирования стрелки;

• щелкнуть правой кнопкой мыши на линии стрелки, в контекстном меню выбрать Style, в пункте Type диалога Arrow Properties выбрать тип стрелки (Рис. 3.62).
