Содержание

ЛАБОРАТОРНАЯ РАБОТА №1 Построение функциональной модели IDEF0 2

ЛАБОРАТОРНАЯ РАБОТА №2 Работа с функциональной моделью IDEF0 и построение функционально-стоимостной АВС-модели 32

ЛАБОРАТОРНАЯ РАБОТА №3 Построение модели последовательного выполнения работ IDEF3 73

ЛАБОРАТОРНАЯ РАБОТА №4 Построение модели диаграмм потоков данных DFD 97

ЛАБОРАТОРНАЯ РАБОТА №1 Построение функциональной модели IDEF0

Цель работы

• Знакомство с инструментальной средой программы BPWin.

• Проведение анализа предметной области, изучение принципов функционального моделирования IDEF0: субъект моделирования, цель моделирования, точка зрения на модель

• Получение навыков построения модели IDEF0: построение контекстной диаграммы, диаграмм декомпозиции.

Задание для лабораторной работы

Выполнить проектирование информационной системы "Организация питания в семье" с помощью методологии функционального моделирования SADT в соответствие со стандартом оформления IDEF0 средствами программы BPWin (по образцу):

1. Выполнить анализ предметной области, задать свойства модели.

2. Построить контекстную диаграмму и диаграммы декомпозиции.

Ответить на вопросы

1. Что моделируется в системе при помощи методологии SADT?

2. Что означают понятия: субъект моделирования, цель моделирования и точка зрения на модель?

3. Из чего состоит контекстная диаграмма модели IDEF0?

4. Каково назначение работы, ее обозначение, правила именования?

5. Типы граничных стрелок, их назначение.

6. Каков порядок расположения работ на диаграмме декомпозиции?

7. Миграция граничных стрелок, использование кодов ICOM.

8. Типы внутренних стрелок, их назначение.

9. Каковы особенности именования разветвляющихся и сливающихся стрелок?

10. Для чего используется туннелирование стрелок?

Отчет о выполнении лабораторной работы

1. Тема лабораторной работы.

2. Ответы на вопросы.

3. Результаты выполнения задания в электронном виде.

Теоретическая подготовка к выполнению лабораторной работы

Для выполнения лабораторной работы следует изучить теоретический материал, приведенный в [1].

Основные этапы и принципы проектирования информационной системы с помощью методологии функционального моделирования SADT по стандарту оформления IDEF0 приведены в [1, п.4.2]:

• Проведение анализа предметной области [1, пп.4.2.1–4.2.2].

• Построение контекстной диаграммы [1, пп.4.2.3].

• Построение диаграмм декомпозиции [1, пп.4.2.4–4.2.6].

Практическая подготовка к выполнению лабораторной работы

1. Изучение инструментальной среды bpWin для idef0 Запуск среды bpWin

Запустить среду разработки BPWin. При создании новой модели возникает диалог, в котором следует указать, будет ли создана модель заново или она будет открыта из файла либо из репозитория ModelMart. Следует выбрать создание новой модели, внести имя модели и выбрать методологию, в которой будет построена модель.

BPWin поддерживает три методологии: IDEF0, IDEF3 и DFD, каждая из которых решает свои специфические задачи. В BPWin возможно построение смешанных моделей. Это означает, что модель может содержать одновременно диаграммы как IDEF0, так и IDEF3 и DFD. Состав палитры инструментов при этом изменяется автоматически при переходе из одной методологии в другую.

В окне выбора моделей задать имя "Питание семьи" и выбрать IDEF0-модель (Рис.1.1).

При запуске программы BPWin и выборе соответствующей модели мы получаем доступ к интегрированной среде разработки (Рис. 1.2), которая включает:

• палитру инструментов, вид которой зависит от выбранной методологии;

• основную панель инструментов;

• навигатор модели — Model Explorer;

• рабочую область для построения модели.

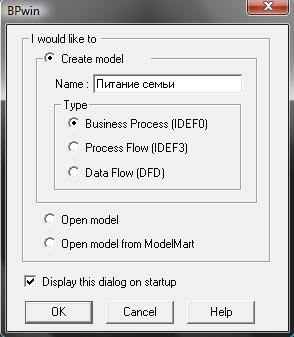

Р ис.1.1 Окно выбора моделей

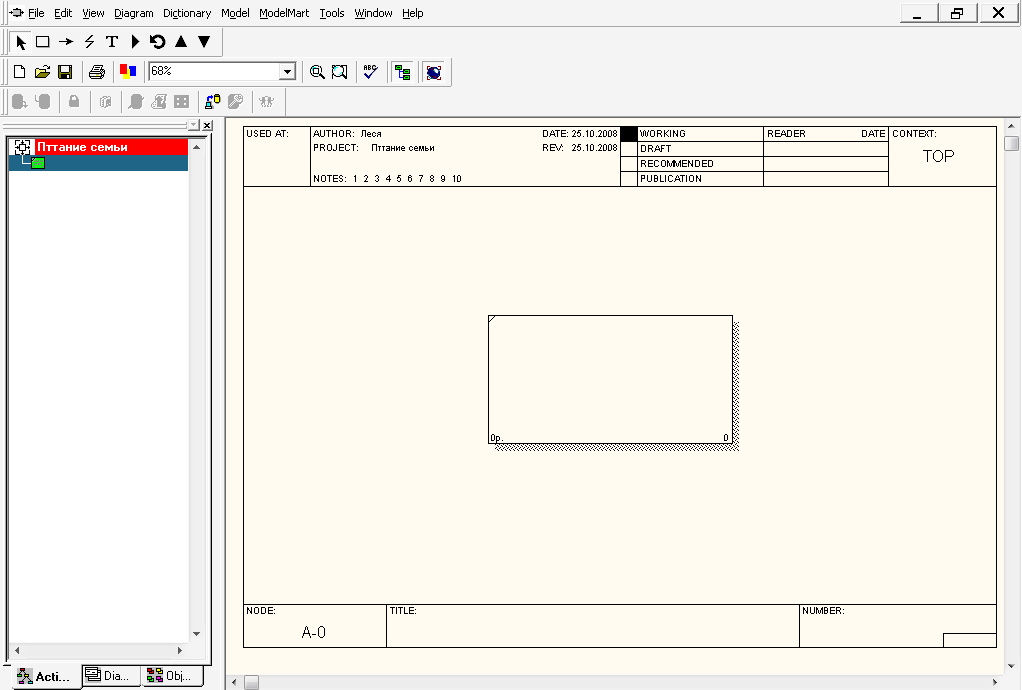

Р ис. 1.2 Интегрированная среда разработки модели IDEF0
