2. Методичні вказівки до виконання розрахунково-графічної роботи

2.1 Рекомендації до задачі 1

Для заданої посадки знайдіть по ГОСТ 25347-82 (див. додаток З) верхні ES, es та нижні EI, ei граничні відхилення та побудуйте схему полів допусків, як показано на рисунку 1. Розміри та граничні відхилення слід вказувати в міліметрах.

Визначте граничні розміри та допуски отвору і вала:

,

де - максимальний граничний діаметр отвору, мм ;

- діаметр номінального з’єднання отвору, мм;

- верхне граничне відхилення отвору, мм.

,

де - мінімальний граничний діаметр отвору, мм ;

- нижне граничне відхилення отвору, мм.

,

де - максимальний граничний діаметр вала, мм ;

- діаметр номінального з’єднання вала, мм;

- верхне граничне відхилення вала, мм.

,

де - мінімальний граничний діаметр вала, мм ;

- нижне граничне відхилення вала, мм.

,

де - допуск отвору, мм;

,

де - допуск вала, мм;

Згідно ГОСТ 25346-82 допуски розмірів можна визначати також в залежності від квалітетів та номінальних розмірів [додаток І].

Визначте величини зазорів та натягів :

,

де - максимальний зазор з’єднання, мм.

,

де - мінімальний зазор з’єднання, мм.

,

де - максимальний натяг з’єднання, мм.

,

де - мінімальний зазор з’єднання, мм.

Визначте допуски посадок з зазором , з натягом , або допуск перехідної посадки :

;

;

.

Зробіть перевірку допуску відповідної посадки по формулам:

;

.

[1, с.13-19]

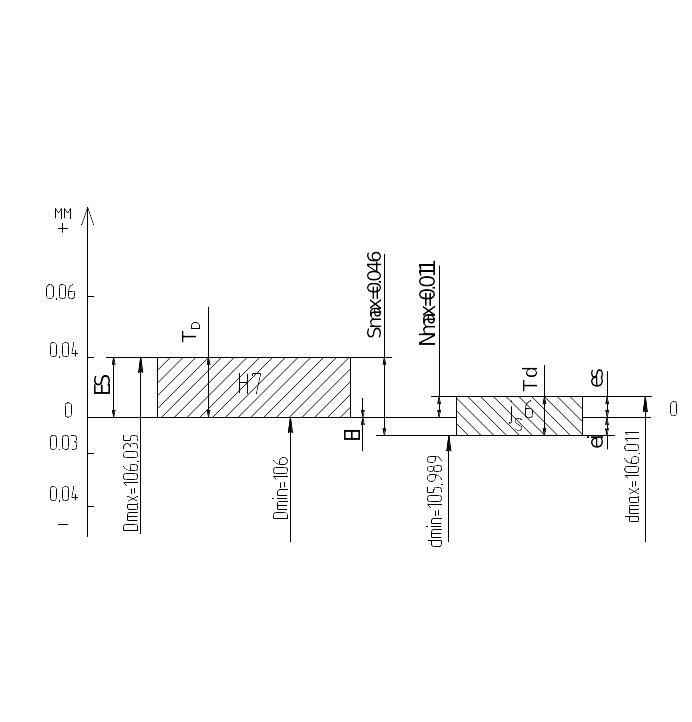

Рисунок 1 – Схема розміщення полів допусків з’єднання 106

2.2 Рекомендації до задачі 2

При рішенні цієї задачі зверніть увагу на те, що посадки на зовнішнє кільце підшипника кочення приймаються в системі вала (додаток К), а на внутрішнє – в системі отвору (додаток Л).

Для позначення посадок на підшипники кочення введені спеціальні умовні позначення. В якості символу основного відхилення прийнята буква L (від нім. das Lager - підшипник). В сполученні з цифрою класу точності підшипника отримані зручні позначення для полів допусків приєднувальних діаметрів зовнішніх кілець (l0-l6) та внутрішніх кілець (L0-L6) [4, c. 125]. Для визначення систем посадок при з’єднанні деталей машин із підшипниками кочення слід орієнтуватися на умовне позначення посадки, а саме, якщо L в чисельнику, то це відповідає системі отвору, а якщо l в знаменнику – системі вала.

На відміну від посадок циліндричних з’єднань, посадки на з’єднання із підшипниками кочення позначаються на складальному кресленні наступним чином. Наприклад, з’єднання внутрішнього кільця підшипника нульового класу точності з валом 50js6 позначається  (див. рисунок 3), а з’єднання того ж підшипника зі стаканом 110N6 позначається на складальному кресленні  (див. рисунок 4).

Таблиця 1

Розміри і граничні відхилення для підшипників кочення та гладких циліндричних з’єднань

В міліметрах

Параметри*		З’єднання підшипника		Для гладких циліндричних з’єднань
Діаметр з’єднання та умовні позначення посадок		з валом	зі стаканом	вал-втулка	кришка-стакан	стакан-корпус
		…	…	…	…	…
Відхилення вала	верхне
	нижнє
Відхилення отвору	верхне
	нижнє
Натяг	верхне
	нижнє
Зазор	верхне
	нижнє

*Примітка: В таблиці надано рекомендовані посадки на з’єднання, але більш точно поля допусків для посадок слід вибирати використовуючи додатки К, Л.

Допуски на кільця підшипників кочення по ГОСТ 520-71

(СТ СЕВ 774-77) необхідно брати на середній діаметр внутрішнього (зовнішнього) кільця ( ). Допуски для зовнішніх кілець підшипників - з додатку М, а для внутрішніх - з додатку Н.

При виборі посадок для гладких циліндричних з’єднань вал-втулка і стакан-кришка треба враховувати рекомендації [3,с.92-93]. Граничні відхилення з’єднань деталей, що контактують з поверхнями підшипників кочення залежать від характеру з’єднання кілець підшипника із спряженими деталями.

На складальному кресленні вузла підшипника поставте всі посадки на спряжені з’єднання. Вкажіть номінальні діаметри, квалітети, відхилення. Для визначення числових значень посадок використовуйте формули, що наведені в рекомендаціях до завдання 1. При обґрунтуванні вибору посадок користуйтесь [1, с.297-346] , [3, с 92-93].

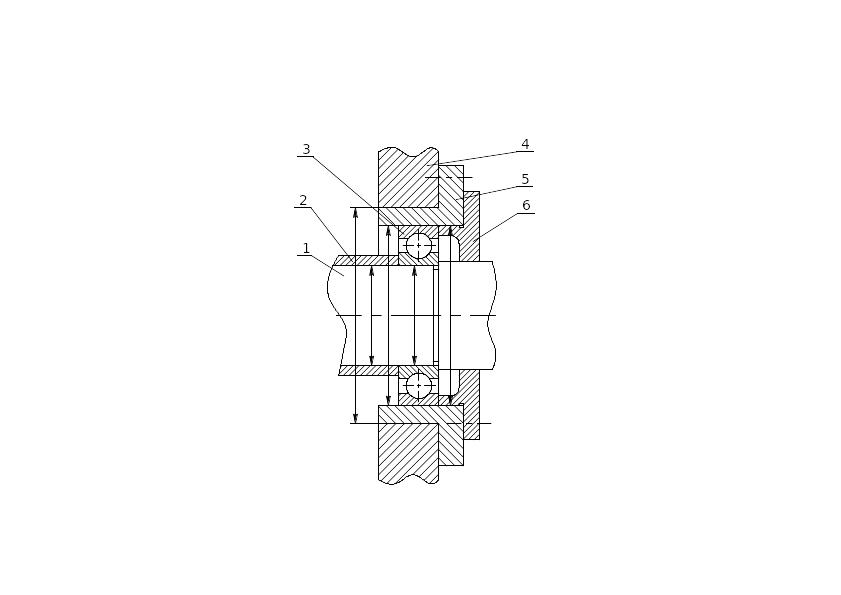

Рисунок 2 – Фрагмент складального креслення. З’єднання деталей редуктора.

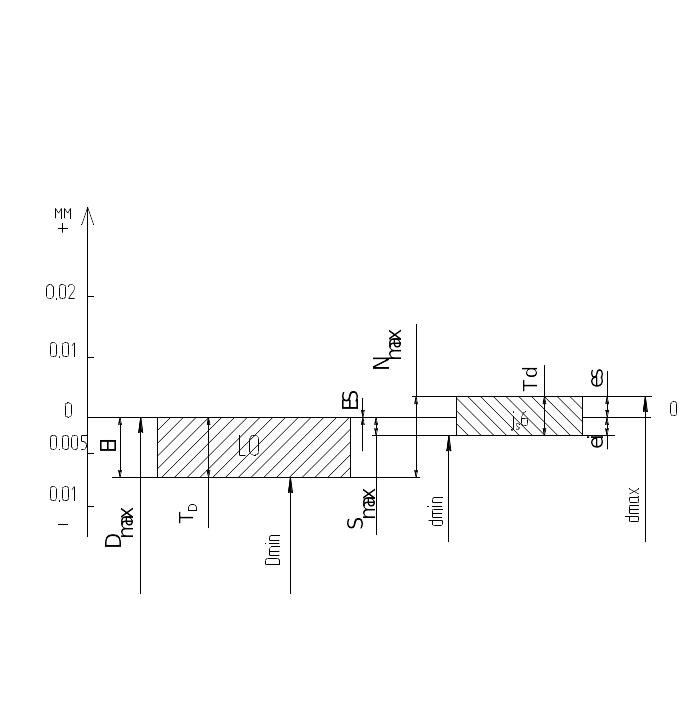

Рисунок 3 – Схема розміщення полів допусків з’єднання внутрішнього кільця

підшипника з валом 

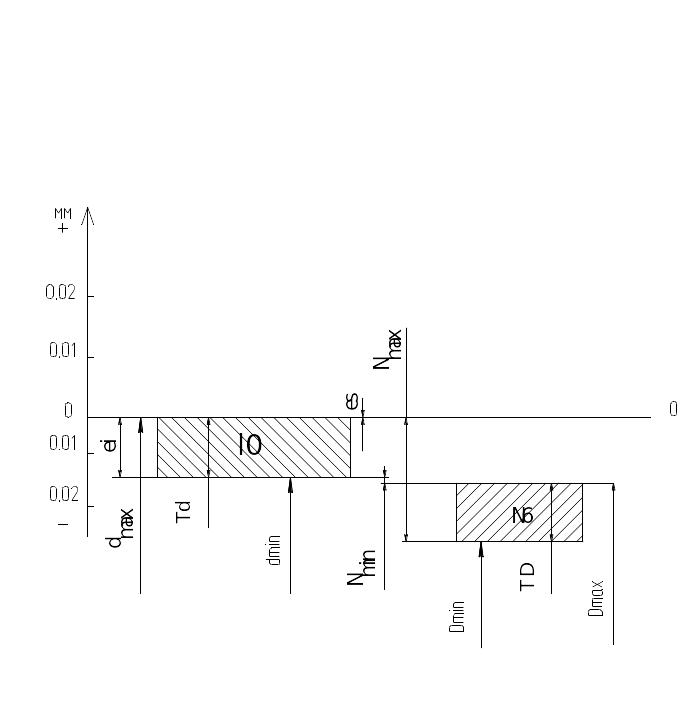

Рисунок 4 – Схема розміщення полів допусків з’єднання зовнішнього кільця

підшипника зі стаканом 
