Вступ

Пропоновані методичні вказівки розроблені для того, щоб допомогти студентам у виконанні архітектурно-будівельного креслення проекту житлового будинку у системі AutoCAD, рис. 1.

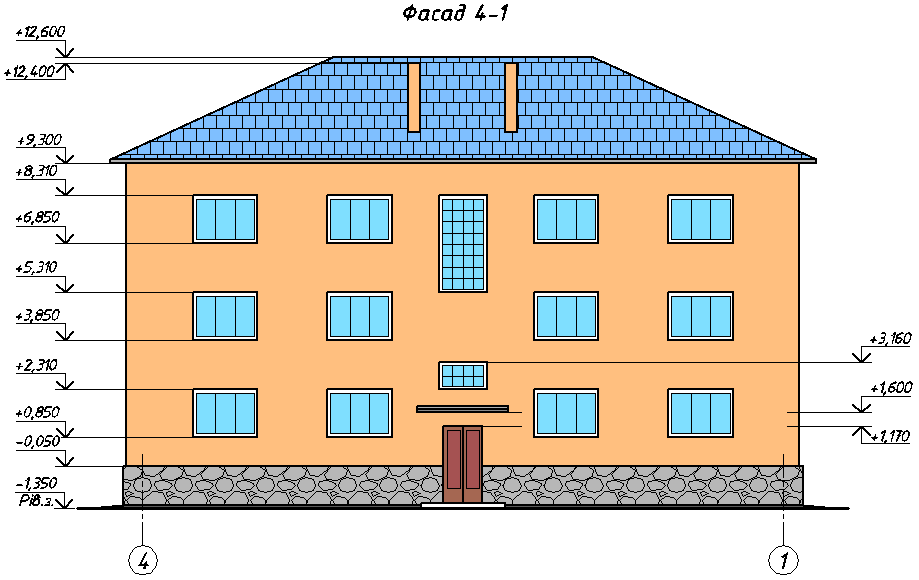

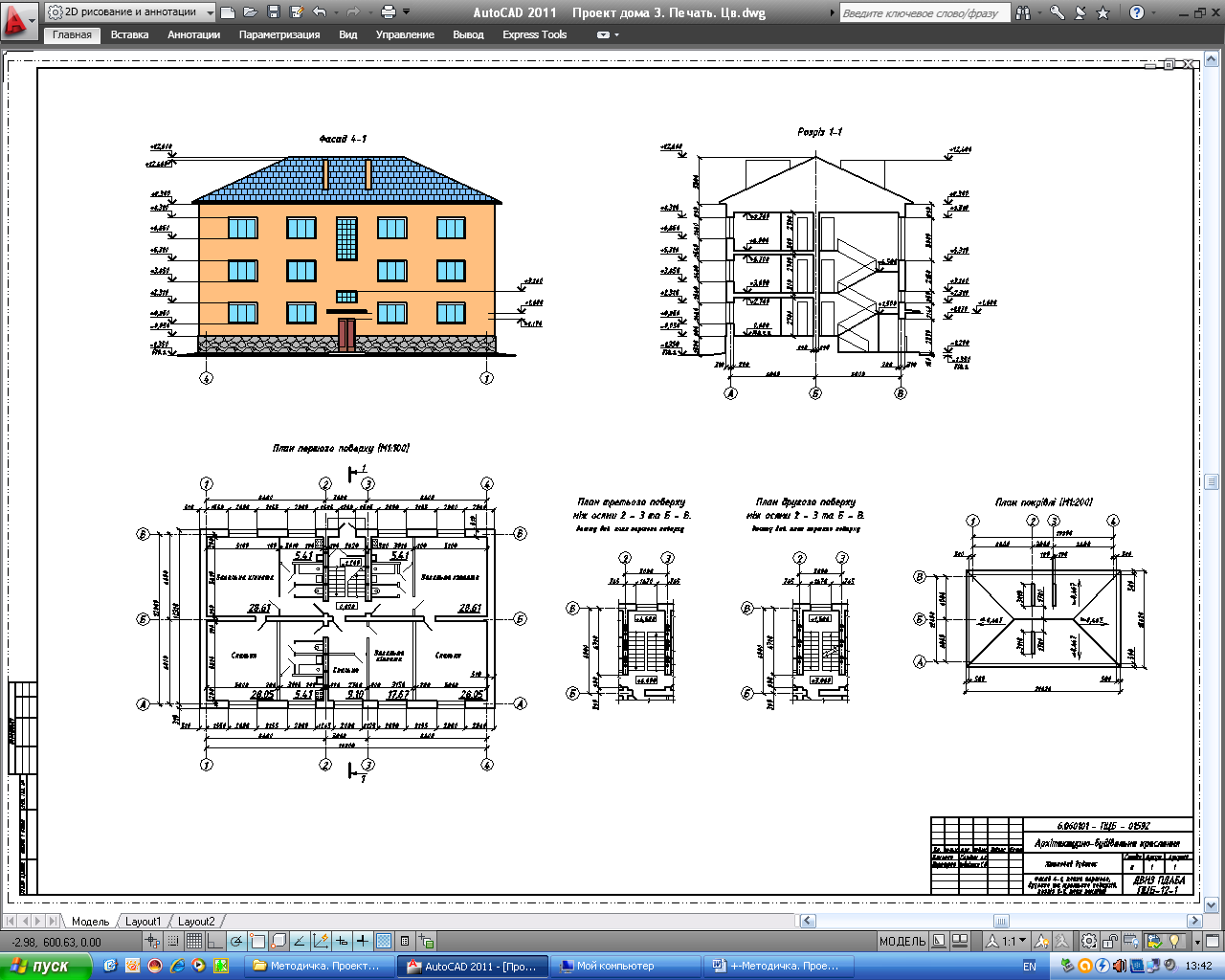

Рис. 1. Архітектурно-будівельне креслення

проекту житлового будинку

У тексті методичних вказівок є наступні умовності:

• (...) – у круглих дужках за необхідністю дається переклад російською мовою команд, їх опцій тощо, якщо в AutoCAD вони висвітлюються англійською, і навпаки;

• [Enter], [Ctrl] – у квадратних дужках наведено назви клавіш клавіатури, наприклад, Enter, Control. Якщо необхідна комбінація клавіш, то [Ctrl]+[S]. Це означає, що спочатку треба натиснути першу клавішу і, утримуючи її, другу;

• {ОК}, {Отмена} – у фігурних дужках наведено назви кнопок різноманітних вікон: основного, меню, діалогових, команд тощо;

• <…> - у кутових дужках наведено інформацію “за замовчанням”, наприклад, числові дані тощо;

• → - послідовний вибір операцій, команд, опцій, інших даних;

• стрілка миші – вістря стрілки-вказівки миші;

• включити (виключити) те, що необхідно – на екрані навести стрілку миші на те, що необхідно і натиснути ліву кнопку миші;

• перетягнути - на екрані навести стрілку миші на необхідний елемент, натиснути ліву кнопку і, не відпускаючи її, мишею показати для нього нове місце (аналогічно роботі зі смугою прокрутки);

• вибір прицілом – у графічному вікні за допомогою миші навести приціл на необхідний об’єкт і натиснути ліву кнопку миші;

• вибір точки – у графічному вікні за допомогою миші навести графічний курсор на необхідну точку і натиснути ліву кнопку миші

1. Створення нового файлу для архітектурно - будівельного креслення житлового будинку та його компоновка

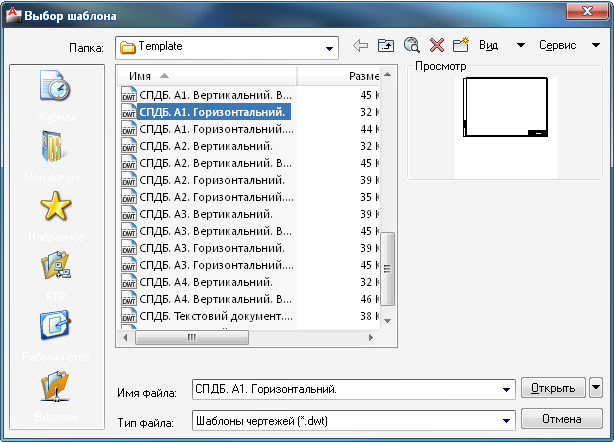

Відкрийте AutoCAD та створіть новий файл для архітектурно - будівельного креслення житлового будинку командою Создать. Оберіть у вікні Выбор шаблона потрібний шаблон [9] “СПДБ.А1. Горизонтальний.dwt ”, рис. 1.1. Відкриється новий файл “Чертеж*.dwg”, зовнішня та внутрішня частини якого будуть відповідати вимогам Системи проектної документації для будівництва (СПДБ). Це аркуш формату А1 з розмірами 841х594 мм, розташований горизонтально, рис. 1.2.

Збережіть файл на локальному диску D: комп’ютера, за яким Ви працюєте, у певній папці під власним іменем за допомогою команди Сохранить как…. Ім’я повинно складатися з: номеру групи, Вашого прізвища та порядкового номера файлу - 3. Наприклад, D:/Нарисна геометрія/ПЦБ-12-1_Сердюк_3.dwg.

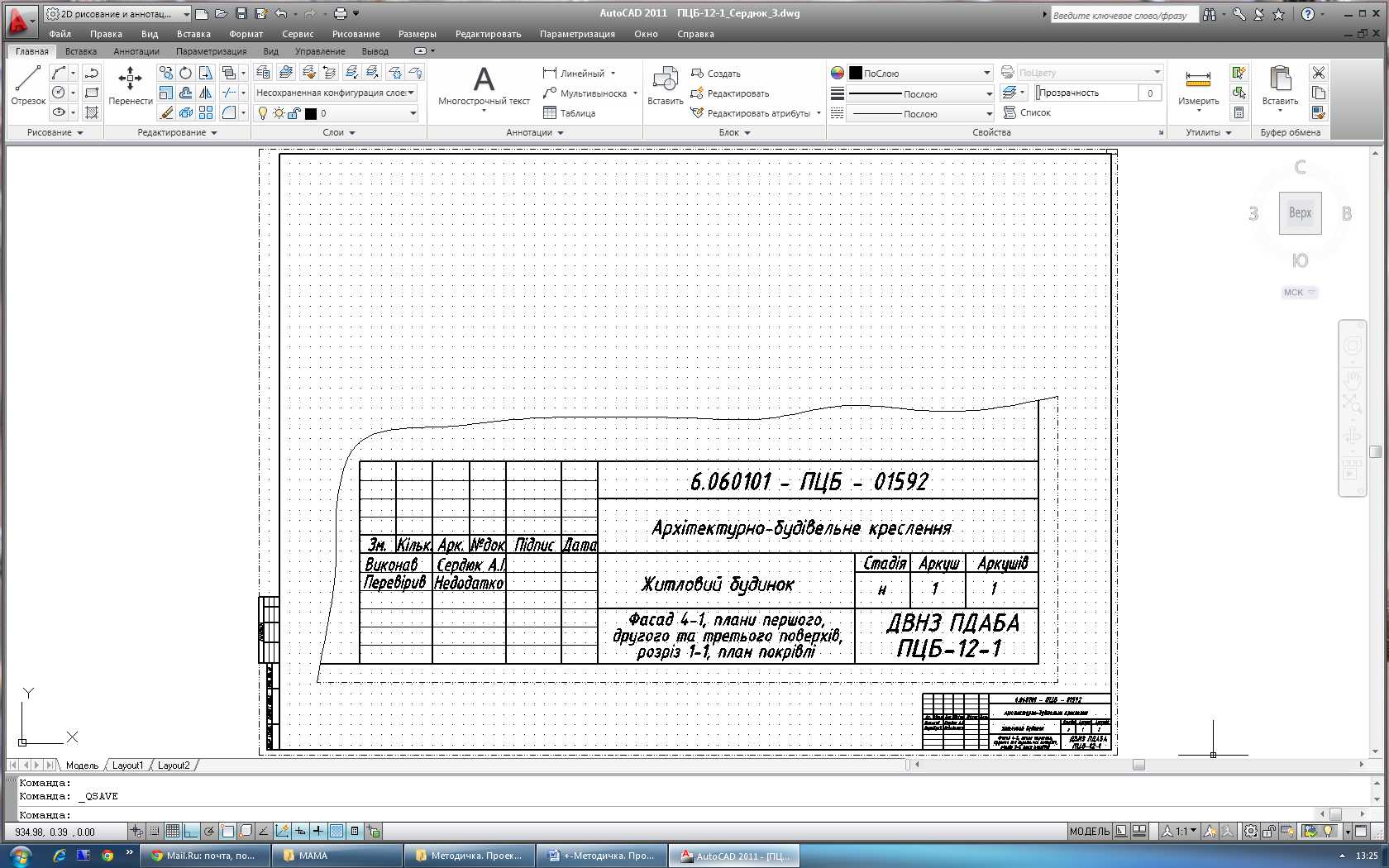

Зробіть шар Основная надпись поточним та заповніть основний напис креслення як показано на рис. 1.2. Позначення “6.060101 – ПЦБ – 01592” складається з: 6.060101 – напрям підготовки “Будівництво”, ПЦБ – найменування спеціальності, 01592 – номер індивідуального плану.

Підготовка файлу до креслення проекту складається з наступного.

Рис. 1.1

Рис. 1.2 По-перше, у статусному рядку включіть кнопки Шаговая привязка, Отображение сетки, Режим Орто, Объектная привязка, Динамический ввод, Отображение линий в соответствии с весами, рис. 1.3.

Рис. 1.3

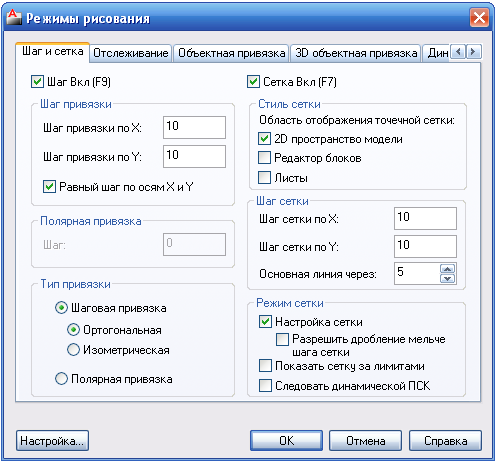

По-друге, встановіть крок прив’язки по осям x та y 10 мм. Для цього у статусному рядку натисніть правою кнопкою миші Шаговая привязка та оберіть опцію Настройка з контекстного меню. Відкриється вікно Режимы рисования, рис. 1.4, де треба встановити крок прив’язки, включити 2D пространство модели, відключити Показать сетку за лимитами.

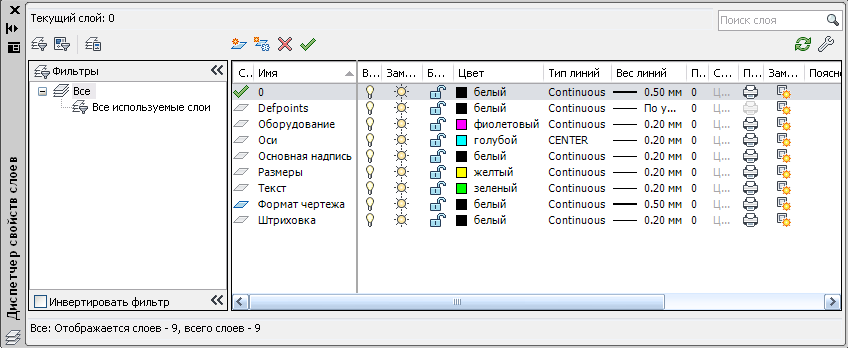

Рис. 1.4 По-третє, підготуйте шари файлу креслення. Відкрийте вікно Диспетчер свойств слоев, рис. 1.5, команди Свойства слоя на панелі Слои вкладки Главная. Файл креслення має наступні шари: 0, Defpoints, Оборудование, Оси, Основная надпись, Размеры тощо.

Рис. 1.5

Кожен з шарів має певні властивості: Статус, Имя, Включено, Заморожено, Блокировано, Стиль печати, Печать, Пояснение та властивості об’єктів, розташованих на них: Цвет, Тип линий, Вес линий.

Для побудови стін, віконних та дверних прорізів, сходових маршів, вентиляційних каналів, що попадають у січні площини вертикальних та горизонтальних розрізів (планів), скористайтеся шаром 0. Якщо вони не попадають у січні площини, тому що знаходяться за ними в напрямках зору, будуйте їх у шарі Оборудование. Сітку координаційних осей - у шарі Оси. Розміри - у шарі Размеры. Написи - у шарі Текст.

Створіть новий шар Фасад для побудови контуру та елементів фасаду. Для цього натисніть кнопку Создать слой , рис. 1.5. Установіть властивості об’єктів шару Фасад у відповідності до таблиці 1.1.

Таблиця 1.1 Властивості об’єктів шару Фасад
Имя	Цвет	Тип линий	Вес линий
Фасад	Красный	Continuous	0,4 мм

Креслення, рис. 1, містить: фасад 4-1, плани першого, другого та третього поверхів, поперечний розріз 1-1, виконані у масштабі М 1:100 та план покрівлі, виконаний у масштабі М 1:200.
