§ 25. Приборы звуковой и световой сигнализации

Внутрисудовая сигнализация подразделяется на пожарную, аварийную и обиходную.

Звуковая (акустическая) и световая (визуальная) электрические сигнализации предназначены для дистанционной передачи различного рода сигналов в посты управления и другие помещения судна. Сигналы внутрисудовой электрической сигнализации бывают звуковые и световые. Основными приборами звуковой сигнализации являются.

- электрические звонки;

- колокола громкого боя;

- трещотки;

- звонки – ревуны.

Включение приборов звуковой сигнализации производится с помощью замыкателей, которые устанавливают в местах подачи сигналов, а в системах автоматического управления – с помощью специальных датчиков.

В качестве средств световой сигнализации используют:

- лампы накаливания или неоновые лампы с прерывателями, обеспечивающими их мигание;

- световые табло;

- бленкеры (специальные электромагнитные реле).

Электрические звонки бывают двух типов: работающие на «обрыв» цепи (типа ЗВОФ) и на короткое замыкание (типа ЗВКФ). На рис. 2.53 представлены схемы включения звонков обоих типов. При работе на обрыв (рис. 2.53, а) контакт прерывателя 5 разрывает цепь электромаг­нита L звонка при притягивании якоря и опять замыкает его на воз­врате якоря в исходное положение. Для улучшения коммутации па­раллельно прерывателю включен конденсатор С. В звонке, работаю­щем на короткое замыкание (рис.2.53, б), при притягивании якоря ка­тушки электромагнита L шунтируются контактом прерывателя. Цепь питания при этом замыкается накоротко. Вследствие этого, звонки на короткое замыкание можно включать только последовательно с каким-либо резистором R или сигнальной лампой.

Ревуны и трещетки устроены так же, как и звонки. Ревущий звук получается в результате частых ударов бойка о мембрану. Для усиле­ния звука применяется рупор.

У трещетки частота ударов бойка о мембрану меньше, чем у ревуна. Это достигается насадкой медных гильз на сердечник электромагнитов.

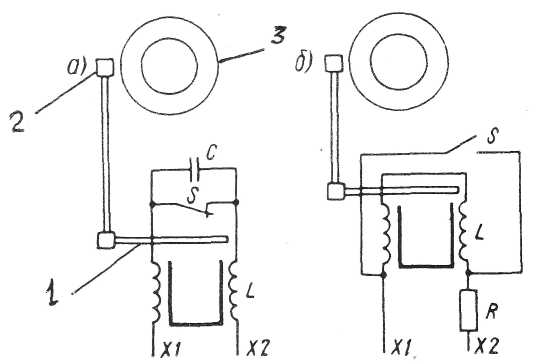

Рис. 2.53. Схемы электрических звонков

На судах наиболее широкое применение в системах сигнализа­ции нашли звонки, работающие «на обрыв». По схеме звонка ти­па ЗВОФ работают ревуны типа РВФ, трещотки типа ТРФ, коло­кола громкого боя типов КРФ и КЛФ постоянного тока.

Ревуны и трещотки отличаются от звонков в основном конст­рукцией акустической части прибора и формой корпуса. В этих приборах при работе боек ударяет не по чашке звонка, а по мем­бране, вмонтированной в корпусе прибора. Звук мембраны усили­вается рупором, установленным снаружи прибора, и направляет­ся в определенную сторону. У ревуна боек ударяет по мембране с высокой частотой. Поэтому звук у ревуна получается сплошным (ревущим). В отличие от ревуна у трещотки частота ударов бой­ка по мембране меньше и звук у нее получается низким и пре­рывистым.

Принцип работы приборов звуковой сигнализации переменно­го тока заключается в том, что переменное магнитное поле, созда­ваемое электромагнитными катушками при прохождении по ним тока, накладывается на магнитное поле постоянного магнита, на полюсах которого находятся эти катушки. При этом результирую­щее магнитное поле получается пульсирующим. В результате якорь и жестко связанный с ним боек приходят в колебательное движение с частотой переменного тока.

На судах речного и морского флота в схемах переменного тока применя­ют звонки типа ЗВП, ревуны типа РВП, колокола громкого боя типов КРП и КЛП, звонки-ревуны ЗВРП и трещотки ТРП.

Световая сигнализация осуществляется при помощи ламп на­каливания с колбами из цветного стекла или установленных в приборах сигнализации с цветным стеклом (колпаком).

В помещениях с высоким уровнем шума звуковая сигнализа­ция дублируется световой. Дублирующая световая сигнализация, как правило, делается прерывистой, мигающей. Для этой цели в схемах сигнализации используются специальные световые преры­ватели, принципиальная схема которых показана на рис. 2.54.

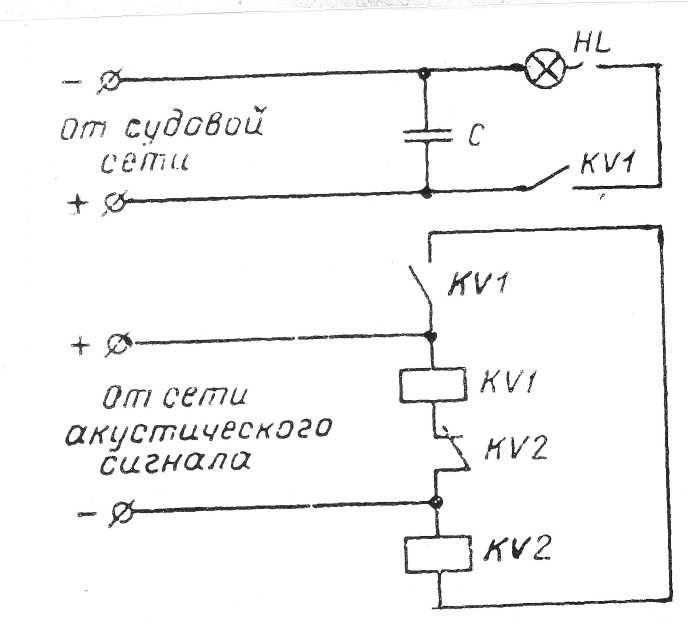

Рис. 2.54. Принципиальная схема светового прерывателя.

При включении цепи акустического (звукового) сигнала полу­чает питание электромагнитная катушка реле KV1, которое срабатывает и, замыкая свои кон­такты KV1, включает сигнальную лампу HL. Загорается световой сигнал. Одновременно получает питание электромагнитная ка­тушка реле KV2, которое срабо­тает и разомкнет свой контакт KV2, обесточивая цепь электро­магнитной катушки реле KV1. Реле KV1 разомкнет свои кон­такты в цепи сигнальной лампы HL и в цепи электромагнит­ной катушки реле KV2. Сиг­нальная лампа HL гаснет, но одновременно получает питание катушка реле KV1. Замыкающие контакты реле KV1 снова включат сигнальную лампу HL и подключат катушку реле KV2. Этот процесс будет повторяться до тех пор, пока включена цепь звукового сигнала.
