§ 12. Классификация систем кондиционирования
Системы кондиционирования воздуха (СКВ) по назначению подразделяются на комфортные и технические. Системы, предназначенные для обслуживания жилых, общественных, медицинских и служебных помещений с длительным пребыванием людей, называются системами комфортного кондиционирования. Системы, которые обеспечивают оптимальные климатические условия, необходимые для технологических надобностей или хранения грузов, называются системами технического кондиционирования. Техническое кондиционирование применяют на сухогрузных судах для предотвращения попадания влаги на поверхность груза и порчи его, на танкерах с целью замедления коррозии и предупреждения образования взрывообразной концентрации газов в танках. Примером технического кондиционирования также может служить тепловлажностная обработка воздуха в помещении, где установлена электронная аппаратура, бесперебойную работу которой можно обеспечить только при определенной температуре и влажности воздуха и т. п.
Пo периодам работы в течение года комфортные * СКВ делятся на:
- летние в которых воздух охлаждается и осушается;
- зимние, в которых воздух нагревается и увлажняется;
- круглогодичные, совмещающие функции первой и второй систем.
Системы кондиционирования воздуха последнего типа устанавливают на судах с неограниченным районом плавания, т. е. они составляют абсолютное большинство.
Кроме того, при соответствующих параметрах наружного воздуха установка может работать в режиме вентилирования помещений наружным воздухом (без тепловлажностной обработки воздуха).
По числу воздухопроводов, по которым воздух подводится к воздухораспределителю помещения, СКВ бывают одно- и двухканальные.
По давлению воздуха за кондиционером СКВ делят на низко (примерно 1000 Па), средне- (1200 ÷ 2000 Па) и высоконапорные (более 2000 Па).
Системы кондиционирования воздуха бывают прямоточные с рециркуляцией воздуха. В прямоточных СКВ отрабатывается и подается в помещения только наружный воздух. В СКВ с рециркуляцией предусмотрен забор вентилятором смеси наружного и рециркуляционного (из коридоров) воздуха. Естественно, что забор воздуха на рециркуляцию допускается только из тех помещений, в которых нет источников появления вредных газов и неприятных запахов. Рециркуляция повышает экономичность системы кондиционирования воздуха, так как при этом сокращаются расходы холода (летом) и тепла (зимой) на обработку наружного воздуха. Для рециркуляции допускается использование в летних СКВ до 80 %, в зимних – до 50 %, круглогодичных – до 50 % воздуха помещения от потребного количества воздуха. Применяемые на судах установки кондиционирования воздуха отличаются большим разнообразием.
* В пособии рассматривается только комфортное кондиционирование, поэтому в дальнейшем слово «комфортное» опускается.
§ 13. Судовые кондиционеры
В зависимости от того, совместно или раздельно расположены кондиционер и холодильная машина, все кондиционеры можно разделить на неавтономные и автономные. Неавтономные кондиционеры можно условно разделить на центральные и центрально-групповые.
В центральном кондиционере, обслуживаемом собственной холодильной машиной, обрабатывается воздух, который затем направляется во все судовые помещения или большую группу помещений. Если судно имеет среднюю или кормовую надстройку, то каждая из них может быть оборудована своим центральным кондиционером. Учитывая, что один из бортов судна больше облучается солнцем, для помещений каждого борта может быть предусмотрен свой центральный кондиционер. В рассмотренных случаях холодильную машину стараются расположить недалеко от кондиционера и применить систему непосредственного охлаждения.
Центрально-групповые кондиционеры размещаются в разных частях судна и обслуживаются холодильной машиной, нередко размещенной в другой его части. Такие кондиционеры обслуживают отдельные группы помещений судна и имеют меньшую по сравнению с центральным кондиционером воздухо-, холодо- и теплопроизводительность. Центрально-групповые кондиционеры могут иметь рассольное или непосредственное охлаждение. В качестве примера можно привести пассажирский теплоход «Михаил Лермонтов», где в 31 выгородке, расположенных в разных частях судна, размещено 42 центрально-групповых кондиционера с рассольным охлаждением воздухоохладителей.
Автономный кондиционер – это автономный единый агрегат, в состав которого входят аппараты тепловлажной обработки воздуха и холодильная машина. Автономные кондиционеры делятся на местные и групповые. Местными автономными называются кондиционеры, предназначенные для обслуживания одного помещения (каюты, салона и т. п.). Групповые автономные кондиционеры обслуживают группу помещений и имеют специальные патрубки, к которым присоединяют относительно короткие воздухопроводы для раздачи обработанного воздуха по помещениям обслуживаемой ими группы, причем избыточное давление воздуха в этих патрубках обычно не более 300 – 500 Па (30 – 50 мм вод.ст.). По сравнению с неавтономными кондиционерами автономные имеют значительно меньшую производительность.
Неавтономные кондиционеры. Центральные и центрально-групповые кондиционеры по устройству принципиально не отличаются друг от друга. Последовательность расположения основных элементов, определяющая технологическую схему обработки воздуха, может быть разной. Если конструкция кондиционера предусматривает резкое изменение направления движения потока воздуха в нем после воздухоохладителя и увлажнителя, то установка каплеуловителя (элиминатора) не обязательна; при резком повороте потока капли отделяются под действием сил инерции и вследствие уменьшения скорости потока воздуха. Имеются конструкции кондиционеров, предназначенных для двухканальных систем, у которых воздухоохладитель устанавливают только во второй ступени. В такой конструкции воздуховод после второй ступени рассчитан на 100 % расхода воздуха. Кондиционеры выполняют моноблочными и секционными, т. е. составленными из отдельных соединений секций. Кондиционеры могут иметь воздухоохладители непосредственного или рассольного охлаждения, а воздухонагреватели паровые или водяные. Имеются конструкции кондиционеров, где теплообменник совмещает функции воздухоохладителя и воздухонагревателя за счет подачи в него летом холодной воды, а зимой горячей.
На судах отечественной
постройки применяют центральные и
центрально-групповые кондиционеры
типов КЦВД, «Экватор», «Бриз», «Пассат»
и др. В качестве примера рассмотрим
кондиционер «Бриз-56» (рис. 1.6.) – цифра
«56» показывает производительность
кондиционера по воздуху в м
/ч,
деленную на 100. Кондиционер выполнен
средненапорным, предназначен для
круглогодичной тепловлажной обработки
воздуха в двух- и одноканальных СКВ как
с частичной рециркуляцией воздуха, так
и без нее. Кондиционер скомпонован в
жестком корпусе, состоящем из двух
соединенных болтами секций вентилятора
и секции 7 воздухоохладителя. Каждая из
секций представляет собой жесткую
сварную конструкцию, состоящую из
профилей и листов алюминиево-магниевого
сплава, которые изолированы изнутри
эластичным полиуретановым пенопластом
и капроновым полотном и обшиты
перфорированными листами 2. На корпусе
предусмотрено несколько съемных крышек.
С фронтальной стороны кондиционера
вмонтирована панель управления.
Воздух поступает в кондиционер через патрубок 5, двигаясь сверху вниз, проходит сетчатый масляный противопыльный фильт ПФ, паровой воздухонагреватель первой ступени ВН1 и всасывается электровентилятором В. Далее воздух, нагнетаемый через направляющий аппарат 4, соединенный с вентилятором резиновым патрубком 3, изменяет свой путь на 90° и поступает в шумоглушительную камеру ШГ1, а затем в разделительную камеру 6. Отсюда можно через три или четыре патрубка отбирать часть (до 50 %) от общего расхода воздуха в канал I системы кондиционирования при работе кондиционера в двухканальный СКВ. Остальной воздух, двигаясь вниз, проходит через воздухоохладитель непосредственного охлаждения ВО, рассчитанный на охлаждение 100 % расхода воздуха. Далее воздух изменяет свой путь на 180° и попадает в пространство над поддоном. Двигаясь вверх, воздух проходит паровой увлажнитель У, паровой воздухонагреватель второй ступени ВН2 (с направляющим щитом 9) и поступает в конечный камерный глушитель ШГ2. Отсюда воздух через патрубки поступает в канал II СКВ. Отвод влаги, скапливающейся на поддоне, осуществляется по трубе. Таким образом, кондиционер обеспечивает зимой нагрев воздуха в первой ступени, увлажнение и нагрев во второй. Расход воздуха через канал II лета значительно больше, чем через канал I. Поэтому суммарное значение канала II больше, чем канала I. При работе кондиционера в одноканальной СКВ патрубки канала I заглушают. Воздухонагреватель ВН1 и ВН2 имеют индивидуальные конденсационные горшки.

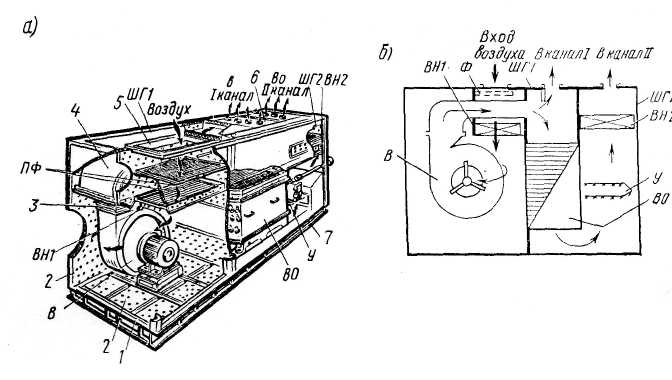

Рис. 1.6. Кондиционер типа «Бриз-56»
а – устройство; б – схема компоновки
На трубопроводах подвода пара и отвода конденсата ВН2 предусмотрены спускные пробки для удаления конденсата из воздухонагревателя продувкой его сжатым воздухом. Для снижения шума электровентилятор В крепят на амортизаторах. Нагнетательный патрубок электровентилятора присоединяют к корпусу через резиновый патрубок. К фундаменту электровентилятора В крепят удлинитель для смазывания. Вдоль фронтальной стенки камеры электровентилятора внутри корпуса кондиционера расположена трубка обогрева 5, которая питается паром от ВН1 и служит для предотвращения отпотевания и обмерзания наружной поверхности корпуса кондиционера в районе расположения ВН1. На трубке обогрева установлена ограничительная дроссельная шайба диаметром 4 мм.
Кондиционер имеет регулирующую станцию, в которую входят: жидкостный фильтр, терморегулируючщий вентиль (ТРВ), ручной регулирующий вентиль (РВ) на случай неисправности ТРВ, ручной запорный вентиль для отключения ТРВ, мановакуумметр, подключенный к всасывающей трубе компрессора и др.
Для предотвращения переконденсации хладона из термобаллона в головку ТРВ (пространство под мембраной ТРВ) в кондиционере предусмотрена трубка обогрева головки воздухом, отбираемым из первой ступени кондиционера. Подвод хладона к воздухоохладителю ВО осуществляется через распределители – «пауки», отвод пара агента – через общий коллектор. Для визуального контроля за температурой воздуха во входном и выходном патрубках предусмотрены термометры, которые вставляются в гнезда. На патрубке отсоса хладона из кондиционера имеется гнездо для термометра, которое в процессе эксплуатации должно быть заполнено глицерином. Автоматика выполнена на основе пропорциональных регуляторов температуры прямого действия типа РТВ. Защита от замораживания осуществляется термореле. Конструкции кондиционеров типа КЦВД и «Экватор» подобны рассмотренной. Кондиционеры типа КЦВД имеют рассольные воздухоохладители и вентиляторы с более высоким напором. Кроме того, воздухонагреватель второй ступени расположен не во вторичной1воздухораспределительной камере, а под ней, непосредственно на входе в камеру. Воздухораспределительные камеры обоих каналов имеют по три патрубка (вместо четырех). Разные названия кондиционеров приняты в соответствии с их модификацией по хладо- и теплоносителю: «Бриз» – R12 и пар, «Пассат» – вода и пар. Воздух во всех кондиционерах увлажняется паром.
В последние годы разработан и находится в стадии освоения ряд, включающий 32 разновидности центральных кондиционеров, изготовляемых из унифицированных секций. Кондиционеры этого ряда выполняются для одно- и двухканальных систем, летнего, зимнего и круглогодичного кондиционирования воздуха, низко-, средне- и высоконапорными, с рециркуляцией воздуха и без нее, правой и левой моделей. Унификация обеспечивает создание при высокой экономичности на базе одной модели ряда производных аппаратов одинакового назначения, но с разными характеристиками.
Условные обозначения марки секционных кондиционеров расшифровываются следующим образом: первая буква К – кондиционер, вторая Г – круглогодичный или З – зимний, Л – летний, третья Т – с увлажнением (из принципа работы СКВ ясно, что буква Т может ставиться только в сочетании с Г и З), следующая буква Ф – фреоновый или В – водяной, далее указывается объемный расход воздуха, V, уменьшенный в 100 раз, м /ч, затем после дробной черты – полное давление кондиционера Н, уменьшенное в 10 раз (кгс/м ) и через дефис Л – левая, П – правая модель. Например, обозначение (марка) КГТФ16/18-Л расшифровывается: кондиционер круглогодичный с увлажнителем, фреоновый, объемный расход воздуха 1600 м /ч (0,445 м /ч), полное давление около
180 кгс/м (1700 Па), левая модель.
На судах морского флота, применяют в основном средненапорные круглогодичные кондиционеры. Следует отметить, что в технической документации, поставляемой заводами – изготовителями, по секционным центральным кондиционерам воздушные каналы имеют обратную нумерацию: второй считается первым, а первый – вторым.
Автономные кондиционеры. К современным автономным кондиционерам относятся ряд кондиционеров типа «Нептун», предназначенных для круглогодичной обработки воздуха в жилых, служебных и общественных помещениях на судах с неограниченным районом плавания.
Эти кондиционеры имеют конструкцию шкафного типа. Холодильная машина с герметическим компрессором работает на R22. Выполнена машина в одном блоке, что позволяет извлекать ее из кондиционера для осмотра и ремонта без нарушения герметичности фреоновой системы. Компрессоры ФГП – 2,2; ФГП – 4,5; ФГП – 9,0; ФГП – 14,0 применяют в кондиционерах соответственно «Нептун – 18», «Нептун – 72» и «Нептун – 125». В кондиционерах отсутствует увлажнитель, так как процент подаваемого ими свежего воздуха невелик, а тепловыделения в помещениях значительны. Наружный воздух в кондиционер подается судовым подпорным вентилятором. Для отвода выделенной из воздуха влаги предусмотрена дренажная трубка.

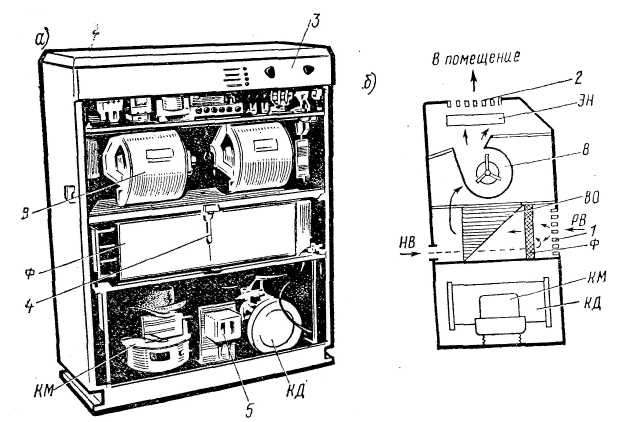

На рис. 1.7. показан местный кондиционер «Нептун-36»: 1 – решетка для входа рециркуляционного воздуха; 2 – выпускная решетка; 3 – пульт управления; 4 – датчик терморегулятора; 5 – реле давления; КМ – герметический компрессор; КД – кожухо-трубный конденсатор; ЭН – электронагреватель воздуха (остальные обозначения знакомы из предшествующих схем СКВ). Схема автоматизации кондиционеров типа «Нептун» предусматривает автоматическое и ручное регулирование. В комплект аппаратуры автоматического управления входят: панель автоматики, пульт управления, реле давления типа РД-Б для защиты компрессора по низкому и высокому давлению. На передней панели расположены переключатель управления работой кондиционера в режимах охлаждения, нагрева и вентиляции (переключение на режим вентиляции выполняют вручную). Терморегулятор настраивается переключателем: при температуре воздуха ниже 23 °С кондиционер может работать только в режиме нагрева; при температуре выше 23 °С – только в режиме охлаждения. Схема предусматривает включение электровентилятора при включении любого исполнительного механизма.
Рис. 1.7. Автономный кондиционер «Нептун-36»:
а – вид со снятой панелью; б – схема компоновки.
Устройство групповых кондиционеров в принципе мало отличается от устройства местных кондиционеров. Однако они могут иметь несколько иную компоновку, обусловленную их назначением.
Наиболее современным образцом группового автономного кондиционера является «Нептун-125» (рис. 1.8.); обозначения те же, что на рис. 1.7. Он предназначен для круглогодичной тепловлажностной обработки воздуха в жилых, служебных и общественных помещениях на судах с неограниченным районом плавания. Предусматривает добавку 10 % наружного воздуха в режимах вентиляции, охлаждения и нагрева (без увлажнения). Вентилятор создает давление 300 Па (30 мм вод. ст.). Воздух в кондиционере «Нептун-125» может нагреваться как электронагревателем ЭН, так и холодильной машиной, работающей по циклу теплового насоса. Электронагреватель воздуха включается только вручную при работе кондиционера в любом из режимов.
Главной особенностью кондиционера «Нептун-125» является устройство его холодильной машины, предназначенной для работы в режиме как охлаждения, так и теплового насоса. Схема такой холодильно-теплоносной машины показана на рис. 1.9.
Рис. 1.8. Схема компоновки кондиционера «Нептун-125»
При работе в режиме холодильной машины хладагент R22 циркулирует по контуру (показан сплошными стрелками); компрессора КМ – переключатель режима ПР – конденсатор КД – дроссель-капиллярная трубка РВ1 – испаритель-воздухоохладитель ВО – переключатель режима ПР – компрессор КМ.
Перевод машины в режим теплового насоса осуществляется изменением направления движения хладагента. Для этого необходимо переключатель ПР повернуть на 90°. Теперь после сжатия в компрессоре R22 через ПР нагнетается в испаритель-воздухоохладитель ВО, который в этом режиме выполняет роль конденсатора-воздухонагревателя ВН. Здесь пар агента, имеющий высокую температуру, охлаждается продуваемым воздухом и конденсируется, отдавая воздуху теплоту конденсации и нагревая его. Отсюда жидкий агент через дроссель РВ2 поступает в конденсатор КД, который теперь работает в режиме испарителя. Здесь агент кипит, получая теплоту, необходимую для парообразования, от забортной воды, прокачиваемой через аппарат. Далее пар снова всасывается компрессором КМ. Таким образом, один теплообменный аппарат служит испарителем – воздухоохладителем ВО в режиме охлаждения и конденсатором – воздухонагревателем ВН в режиме теплового насоса, а второй – конденсатором КД в режиме охлаждения и испарителем в режиме теплового насоса. Между дросселем – капиллярной трубкой и конденсатором включена дополнительная емкость – бачок для жидкого R22, позволяющий менять количество агента в системе в зависимости от режима работы.

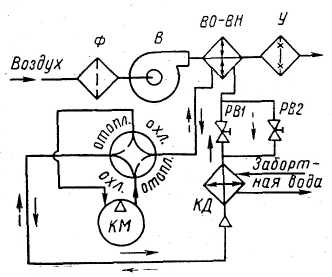

Рис. 1.9. Схема холодильно-теплоносной установки с непосредственной системой охлаждения или нагрева воздуха
Спецификационные режимы работы кондиционера «Нептун-125» характеризуются следующими параметрами:
в режиме охлаждения
t
=
28°, φ
= 50 %
при t
= 35 °С,
φ
= 65 %,
= 30 °С;
в режиме нагрева по циклу теплового
насоса t
= 20 °С,
φ
= 40 – 50 %
при t
=
- 25 °С,
φ
= 85 %,
= 5 °С.
Экспериментальными исследованиями при
указанных выше параметрах были
определены номинальные характеристики
работы холодильной машины кондиционера
в режиме теплового насоса.
Температура кипения
t
= - 5 ÷ 6 °С,
p
= 0,41 МПа
(4,17 кгс/см
)
температура всасывания t
= 2 ÷ 3 °С,
t
= 7 ÷ 9 °С,
температура конденсации t
=
40 °С,
p
= 1,58 МПа
(16,1 кгс/см
)
и температура переохлажденного жидкого
R22 t
=
35 °С.
Теплопроизводительность кондиционера
11,630 кВт
(10 000 ккал/ч),
потребляемая электродвигателем мощностью
4 кВт.
Таким образом, принцип работы холодильной машины и теплового насоса одинаков, отличие состоит в интервале температур. Холодильная машина работает в интервале от температуры окружающей среды и ниже, тепловой насос – от температуры окружающей среды и выше.
Стоимость нагрева воздуха в автономном кондиционере холодильной машины, работающей в режиме теплового насоса, приблизительно в 3 раза менее стоимости электронагрева воздуха. Поэтому применение на судах автономных кондиционеров с тепловым насосом считается весьма перспективным.
Общими достоинствами для всех автономных кондиционеров являются следующие: воздухопроводы отсутствуют или имеют минимальную протяженность, расход энергии на вентиляторы в 1,5 – 2 раза менее, чем в центральных системах, монтаж на месте, простая, легкая управляемость и допускается независимая индивидуальная регулировка параметров воздуха в помещении. Однако автономные кондиционеры обладают повышенным шумом (порядка 70 дБ) и имеют повышенный расход электроэнергии в зимнем режиме. Автономные кондиционеры весьма целесообразны для обслуживания помещений с периодическим пребыванием относительно большого числа людей (в столовых, кают - компаниях, кинозалах и т. п.). В этом случае центральную СКВ рассчитывают на обслуживание остальных помещений, и она работает с более равномерной нагрузкой.
