Додаток а Рекомендації щодо оформлення графічних робіт
При виконанні графічних побудов повинні бути чітко зображені і позначені додатково введені геометричні образи, які необхідні для розв’язку задач, так, як це зроблено на прикладах виконання.
Розв’язок задачі здійснюється олівцем. Допоміжні побудови виконувати суцільними тонкими лініями, а результат розв’язку — суцільною товстою основною лінією. Допускається виділити шукані елементи кольоровим олівцем.
Не допускається витирати лінії побудови, всі вони мають бути збережені (див. Приклади виконання)
При побудові ліній переходу або перетину не треба будувати велику кількість точок, достатньо знайти опорні (характерні) точки і використовуючи певний метод, декілька випадкових точок.
У варіантах завдань всі лінійні розміри і координати точок подані в мм.

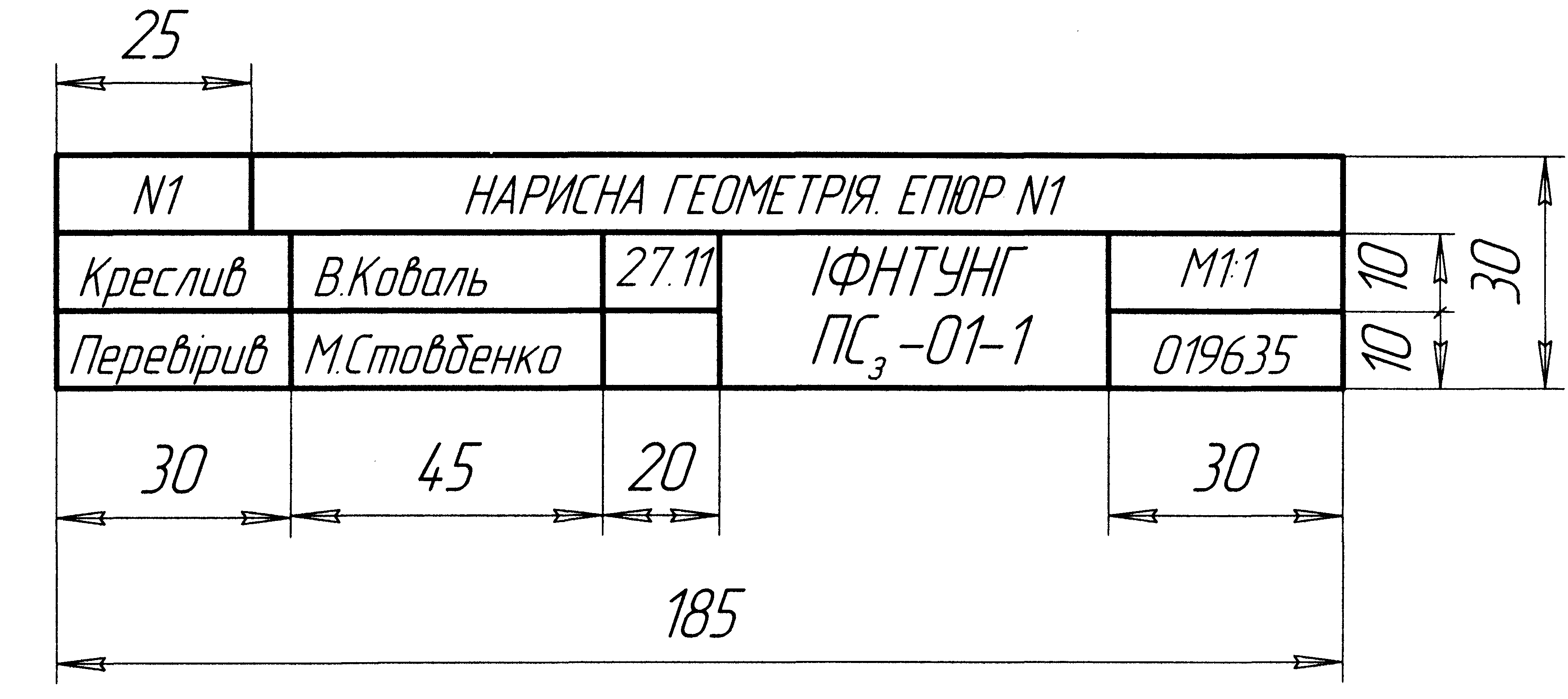

Кутовий надпис на комплексних завданнях розміщується в нижньому правому куті листа (приклад заповнення граф і розміри його подані на рисунку A.1).
Рисунок A.1
Варіанти завдань та приклади виконання домашніх та аудиторних самостійних робіт Завдання 1
Формат А4. За координатами точок А, В, і С побудувати проекції та дійсну величину відрізка АВ, кути нахилу його до фронтальної та горизонтальної площин проекцій.
Знайти сліди прямої заданої відрізком АВ і показати графічно місце знаходження прямої в чвертях простору. Через точку С провести пряму l, паралельно до відрізка АВ.
Дані для свого варіанта взяти з таблиці А.1. Приклад виконання завдання 1 зображено на рисунку А.2.
Таблиця А.1 - Дані для завдання 1
№ варіанта |
Координати точок, мм |
||
А(x,y,z) |
В(x,y,z) |
С(x,y,z) |
|
1 |
40,5,65 |
0,50,10 |
85,20,10 |
2 |
20,10,20 |
75,20,50 |
90,85,0 |
3 |
35,20,60 |
25,40,20 |
80,55,30 |
4 |
35,42,0 |
25,62,20 |
0,10,45 |
5 |
10,20,25 |
55,50,10 |
80,0,30 |
6 |
45,15,55 |
0,25,25 |
60,60,10 |
7 |
40,70,5 |
0,30,30 |
65,25,45 |
8 |
42,72,0 |
0,32,33 |
65,25,40 |
9 |
55,0,30 |
0,10,60 |
5,55,15 |
10 |
25,30,50 |
65,50,10 |
10,60,20 |
11 |
45,55,15 |
0,25,35 |
60,10,20 |
12 |
45,0,60 |
80,45,15 |
15,10,10 |
13 |
0,65,0 |
15,20,50 |
70,10,20 |
14 |
88,50,10 |
62,0,60 |
20,0,30 |
15 |
0,50,10 |
25,0,60 |
70,5,30 |
16 |
70,0,65 |
55,50,20 |
0,20,10 |
17 |
40,50,25 |
0,10,50 |
55,20,40 |
18 |
70,20,10 |
25,50,30 |
0,10,50 |
19 |
0,15,40 |
60,60,75 |
85,45,10 |
20 |
35,70,0 |
80,40,10 |
20,25,45 |
21 |
25,5,70 |
65,30,30 |
0,45,25 |
22 |
25,15,60 |
65,50,15 |
0,80,10 |
23 |
70,25,5 |
15,55,35 |
20,5,50 |
24 |
15,70,0 |
60,40,20 |
0,25,45 |
25 |
30,55,5 |
75,10,50 |
5,0,20 |
26 |
75,20,50 |
20,10,20 |
90,85,0 |
27 |
0,25,35 |
45,55,15 |
60,10,20 |
28 |
25,50,30 |
70,20,10 |
0,10,50 |

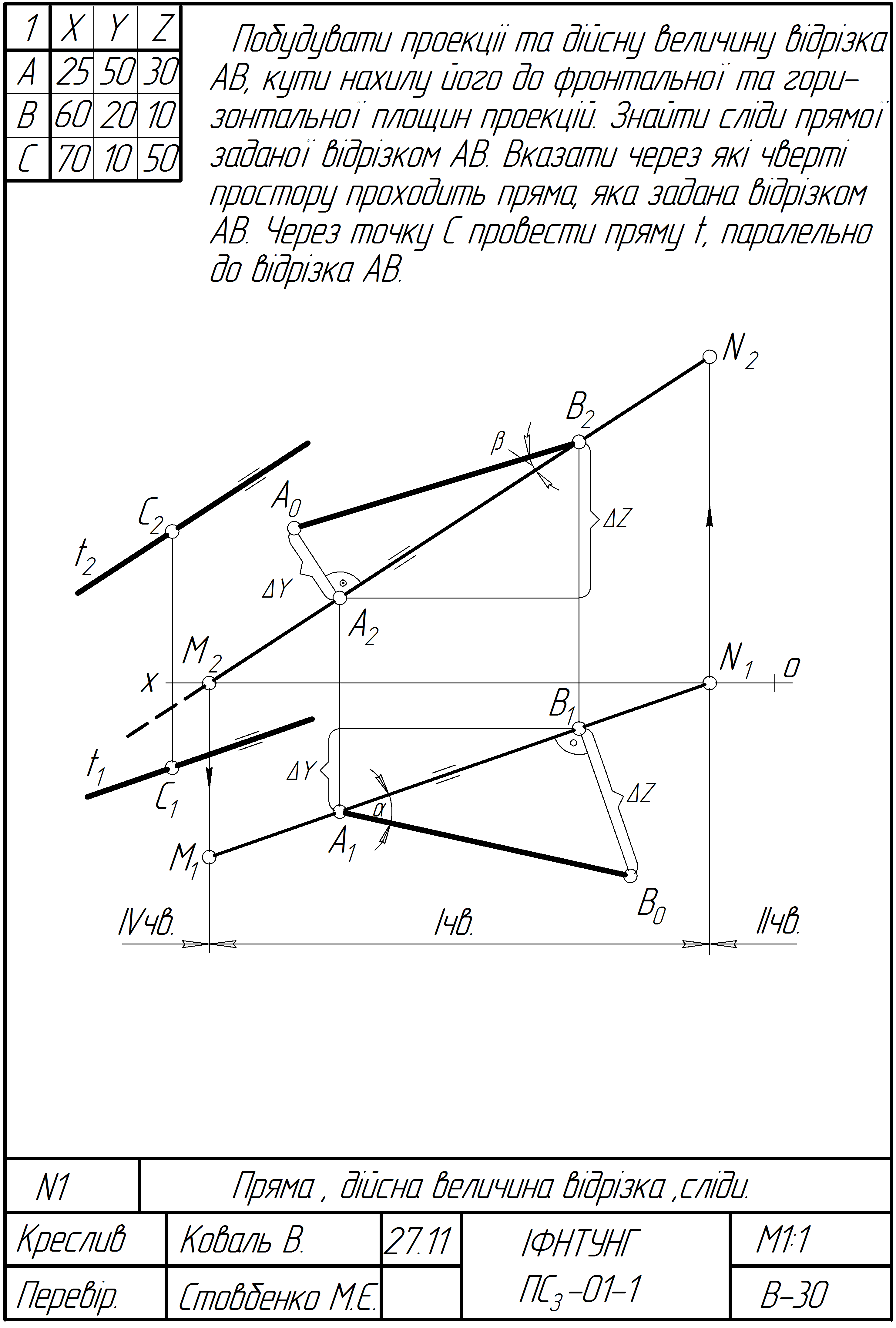

Рисунок А.2
—
Приклад виконання завдання 1
