7 Зображення: вигляди, розрізи, перерізи

(6год, П13, П14, П15)

Навести відповіді та виконати графічні побудови в робочому зошиті на поставлені запитання

7.1 Який метод покладений в основу побудови зображень предмету?

 Зображення предметів виконують за методом ортогонального проекціювання на площини проекцій, що взаємно перпендикулярні між собою з наступним суміщенням їх з нерухомою фронтальною площиною проекцій.

7.2 Що передають зображення предмету?

 Зображення предмету передають його форму і розміри.

7.3 Яким чином повинен бути розташований предмет відносно спостерігача і площиною проекцій?

 При зображенні предмета припускають, що він розташований між спостерігачем і площиною проекцій .

7.4 Яка має бути кількість зображень на кресленні?

 Кількість зображень на кресленні має бути мінімальною , але достатньою для передачі форми і розмірів .

7.5 Яким чином поділяються зображення в залежності від їх змісту?

 В залежності від їх змісту зображення на кресленні поділяються на вигляди, розрізи і перерізи.

7.6 Що називають виглядом? Назвіть їх основні різновиди.

 Виглядом називають зображення видимої частини предмета, що повернена до спостерігача.

Розрізняють основні, додаткові та місцеві вигляди.

7.7 Як утворюють основні вигляди?

 Основні вигляди утворюють при проекціюванні предмета на 6

граней куба, які після розгортання суміщають з площиною креслення.

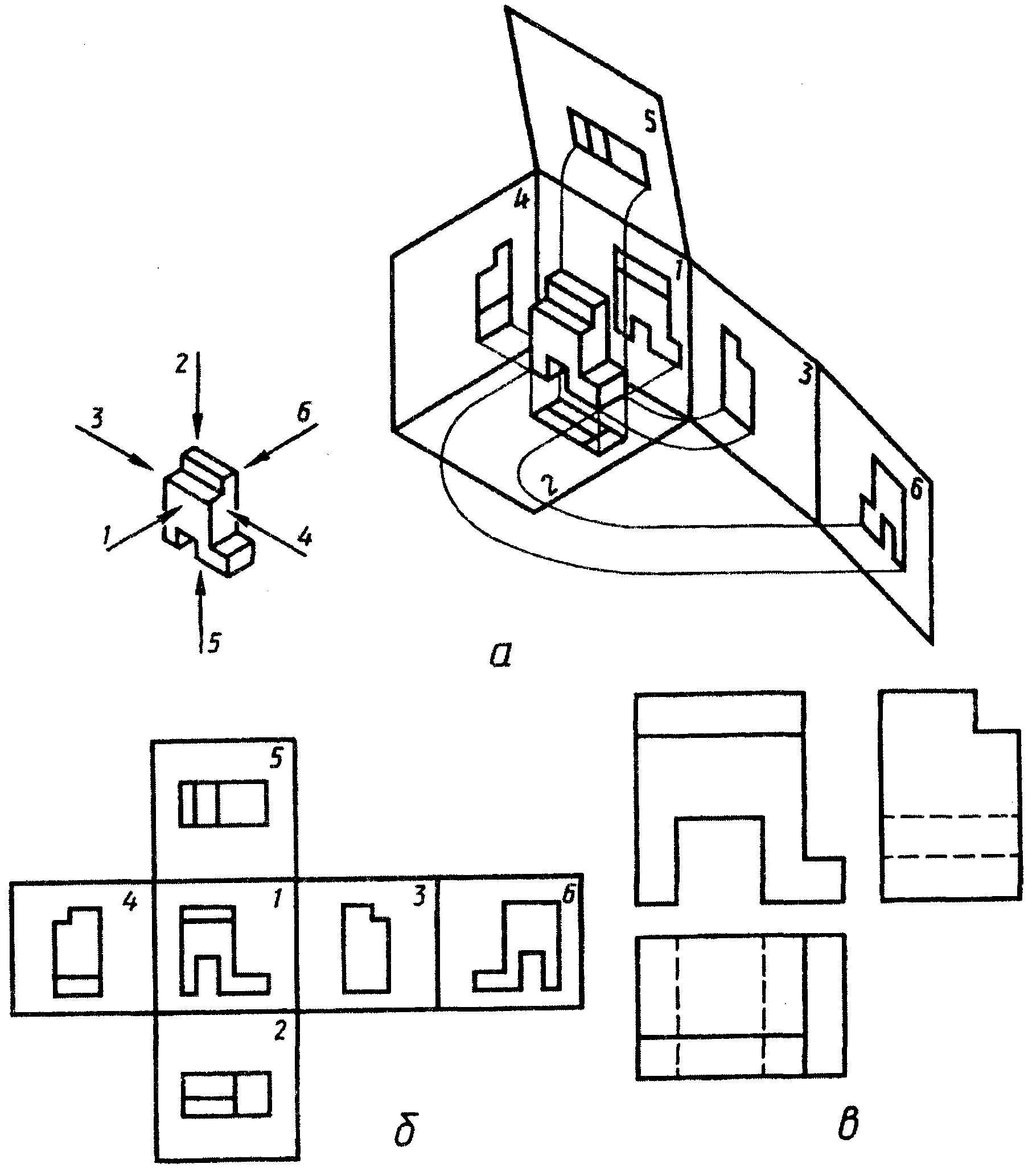

7.8 У таблицю 7.1 записати назви основних виглядів, що наведені на рисунку 7.1.

Рисунок 7.1

Таблиця 7.1 – Відповіді на запитання 7.8

Номер вигляду	Назва основного вигляду
1	Вигляд спереду, головний
2	Вигляд зверху
3	Вигляд зліва
4	Вигляд справа
5	Вигляд знизу
6	Вигляд ззаду

7.9 Яке з основних зображень приймають на кресленні за головне?

 На кресленні за головне зображення приймають основне зображення, що розташоване на фронтальній площині проекцій і предмет розташовують відносно неї так, щоб зображення давало найповніше уявлення про форму й розміри предмета.

7.10 Чи позначають на кресленні назви основних виглядів?

Якщо вигляди предмету розміщені у проекційному зв’язку, на кресленні їх назву не вказують .

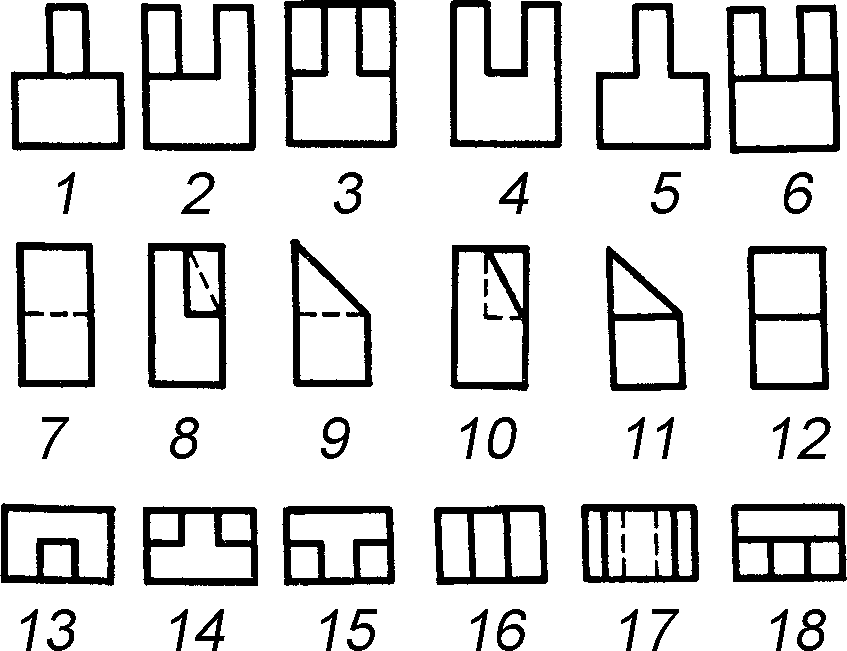

7.11 За поданими технічними рисунками А, Б, В, Г, Д, Є різних моделей (рисунок 2.7.2) знайти для кожної з них:

із ряду зображень 1 . . . 6 – вигляд спереду;

із ряду зображень 7 . . . 12 – вигляд зліва;

із ряду зображень 13 . . . 18 – вигляд зверху.

Відповідь записати у таблиці 7.2.

Рисунок 7.2

Таблиця 7.2 – Відповіді на запитання 7.11

Номер технічного рисунку	Номери виглядів спереду – зліва – зверху
А	наприклад: 5 – 12 – 16
Б	4 – 7 – 16
В	1 – 11 – 16
Г	3 – 8 – 15
Д	6 – 9 - 16
Є	3 – 10 – 15

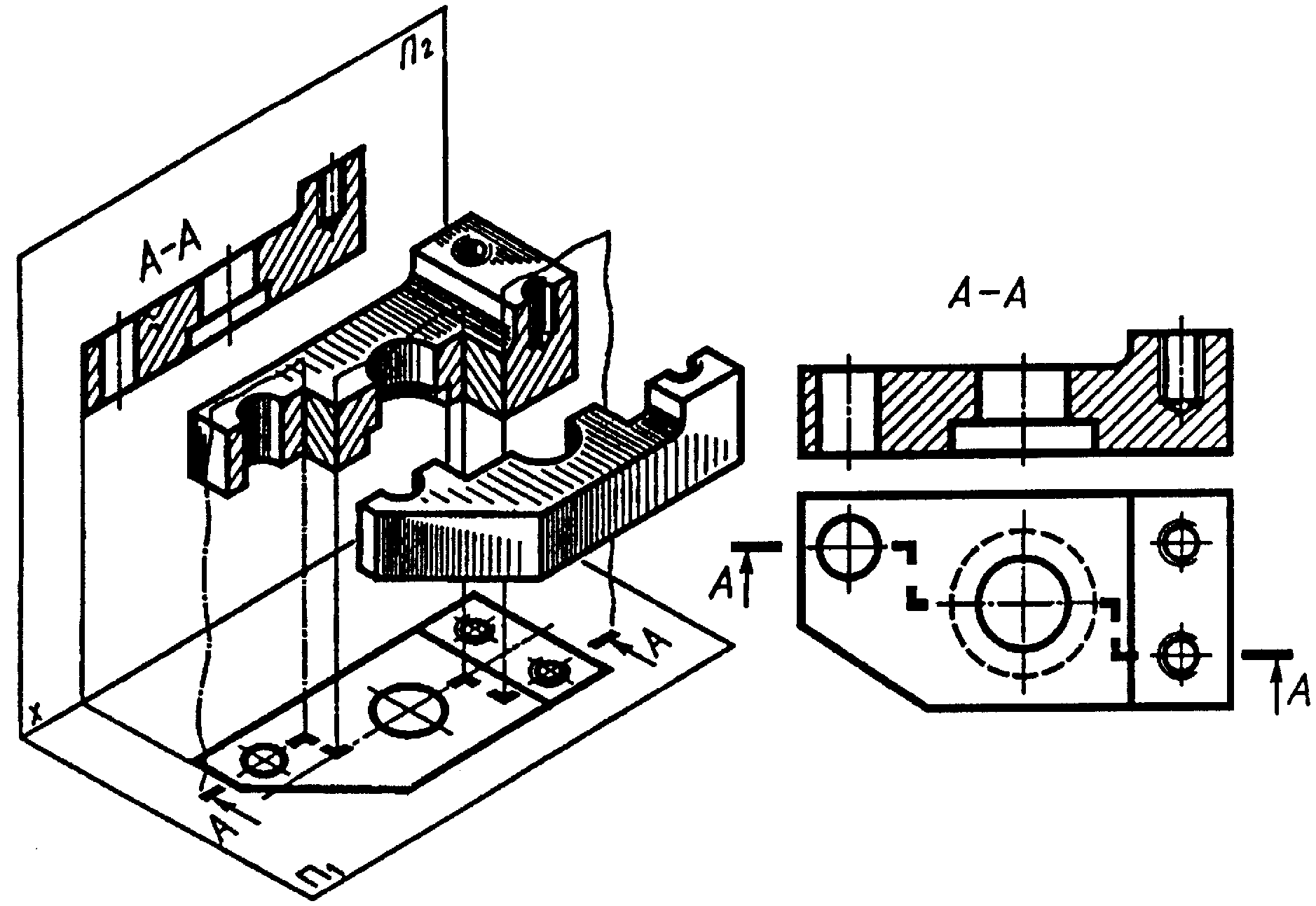

7.12 Що називають розрізом? Який розріз виконаний на рисунку 7.3?

 Розріз – це зображення, на якому деталь уявно перерізана однією або кількома площинами для виявлення її невидимих поверхонь. На розрізі показують те, що розташоване в січній площині і за нею у напрямку проекціювання.

На рисунку 7.3 виконаний складний ступінчастий розріз.

Рисунок 7.3

7.13 Як поділяються розрізи в залежності від положення січної площини? Від кількості січних площин?

– У залежності від положення січної площини розрізи поділяються на:

1) горизонтальні ,

2) вертикальні ,

3) похилі .

– У залежності від кількості січних площин розрізи поділяються на:

1) прості , та

2) складні , що в свою чергу поділяються на ступінчасті і ламані

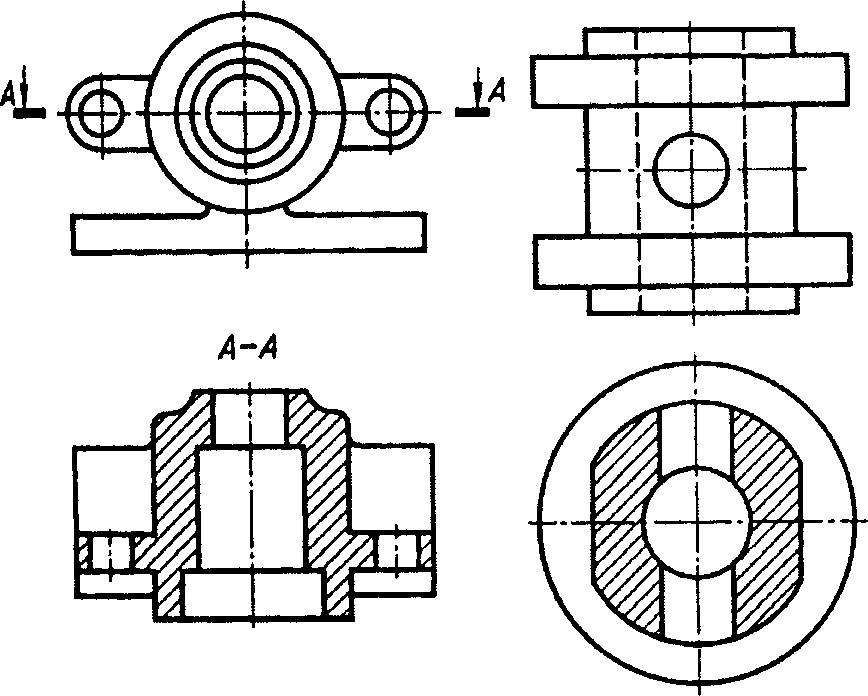

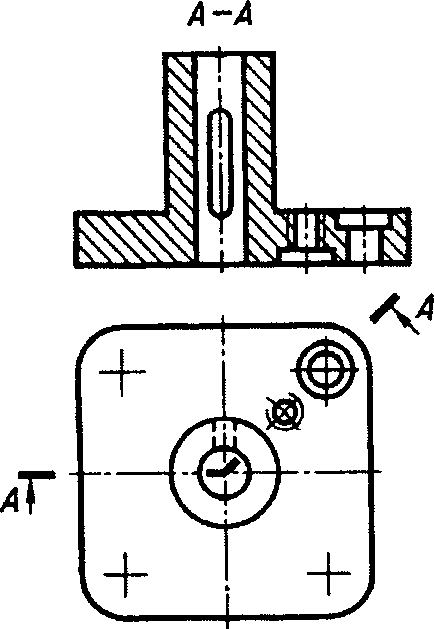

7.14 Які розрізи виконані на рисунках 7.4; 7.5; 7.6 ?

Відповіді наведіть у таблиці 7.3.

Таблиця 7.3 – Відповіді на запитання 7.14

Номер рисунку	Назва розрізу
7.4	Простий, горизонтальний
7.5	Складний, ламаний
7.6, А-А	Вертикальний (фронтальний)
7.6, Б-Б	Вертикальний (профільний)

Рисунок 7.4	Рисунок 7.5

Рисунок 7.6

7.15 Які існують правила для позначення січної площини при виконанні розрізу і чим супроводжують сам розріз?

Для позначення січної площини використовують розімкнену лінію. На початковому і кінцевому штрихах наносять стрілки, що вказують напрям

проекціювання.

7.16 Які розрізи називають половинчастими і як їх оформлюють? Наведіть приклад на окремому аркуші паперу.

Це такі розрізи, які сполучають половину симетричного розрізу з половиною симетричного вигляду. Лінією. Розмежування половини розрізу з половиною вигляду є вісь симетрії – штрих-пунктирна лінія. Якщо на вісь симетрії проекцюється ребро, розмежування розрізу і вигляду виконують хвилястою лінією.

7.17 Що називають місцевим розрізом, як його оформляють? Наведіть приклад на окремому аркуші паперу.

Місцевий – це такий розріз, що з’ясовує будову предмету в окремому його місці.

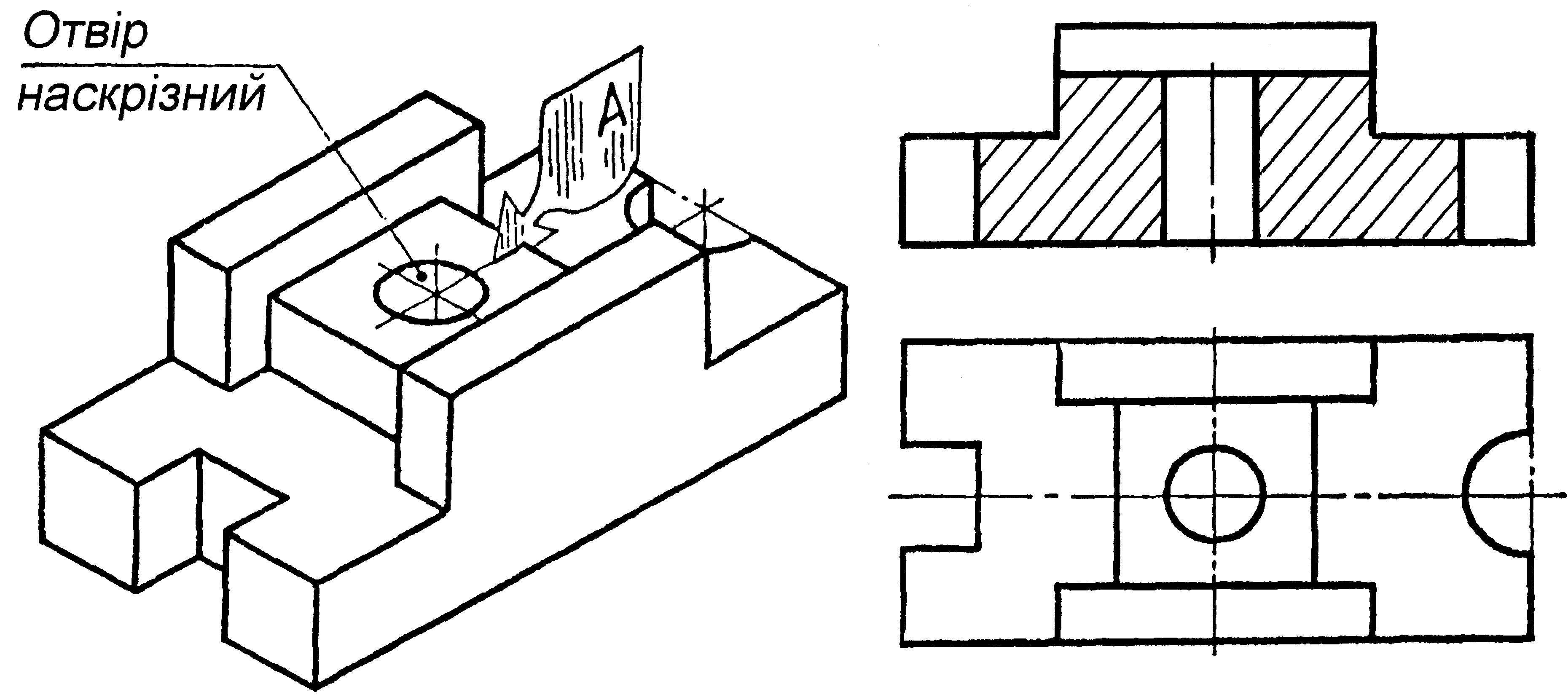

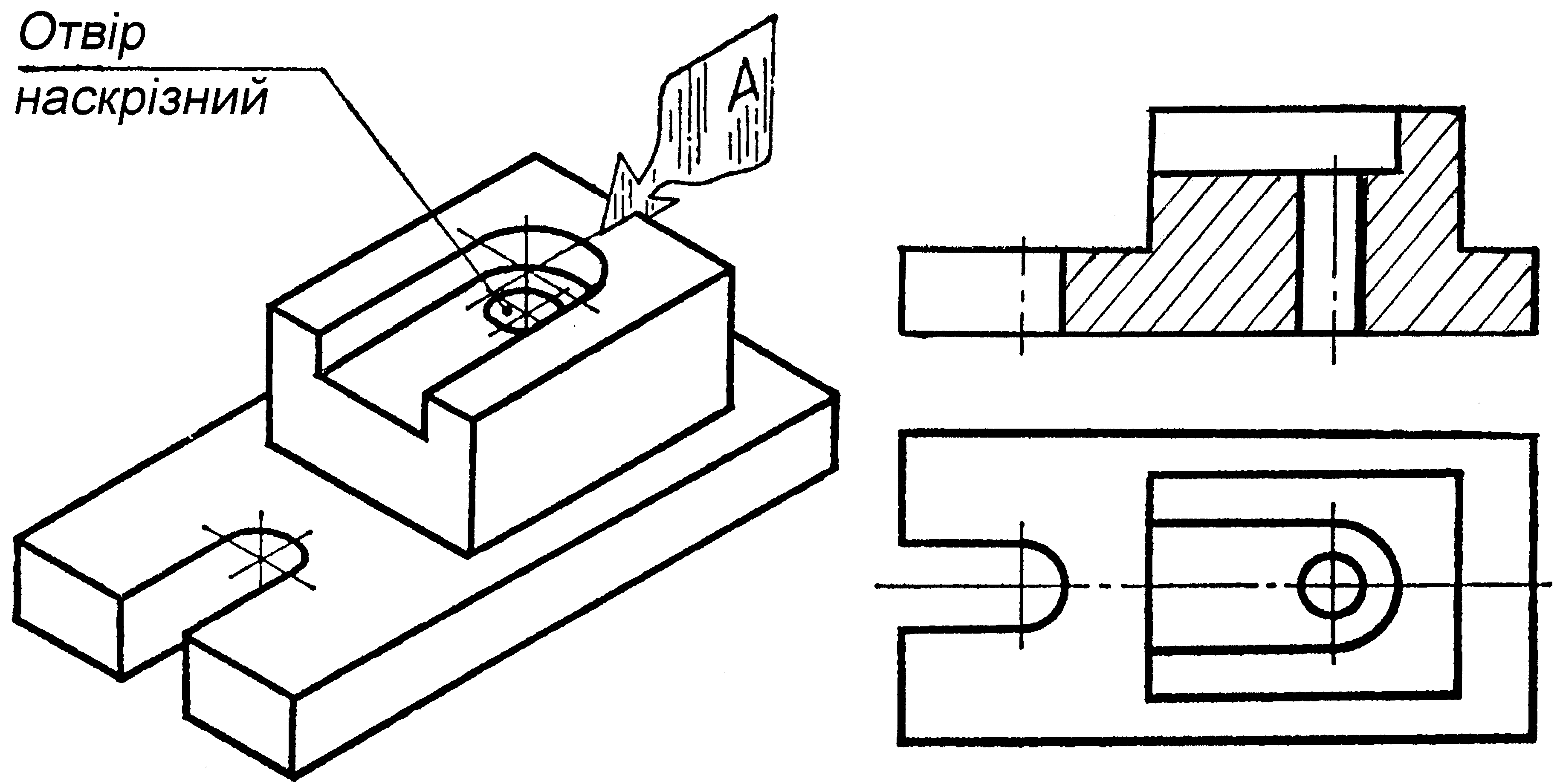

7.18 За наочним зображенням деталей (рисунки 7.7 і 7.8) і виглядом зверху побудувати головний вигляд (спереду) та виконати фронтальний розріз і за необхідністю позначте його.

Рисунок 7.7

Рисунок 7.8

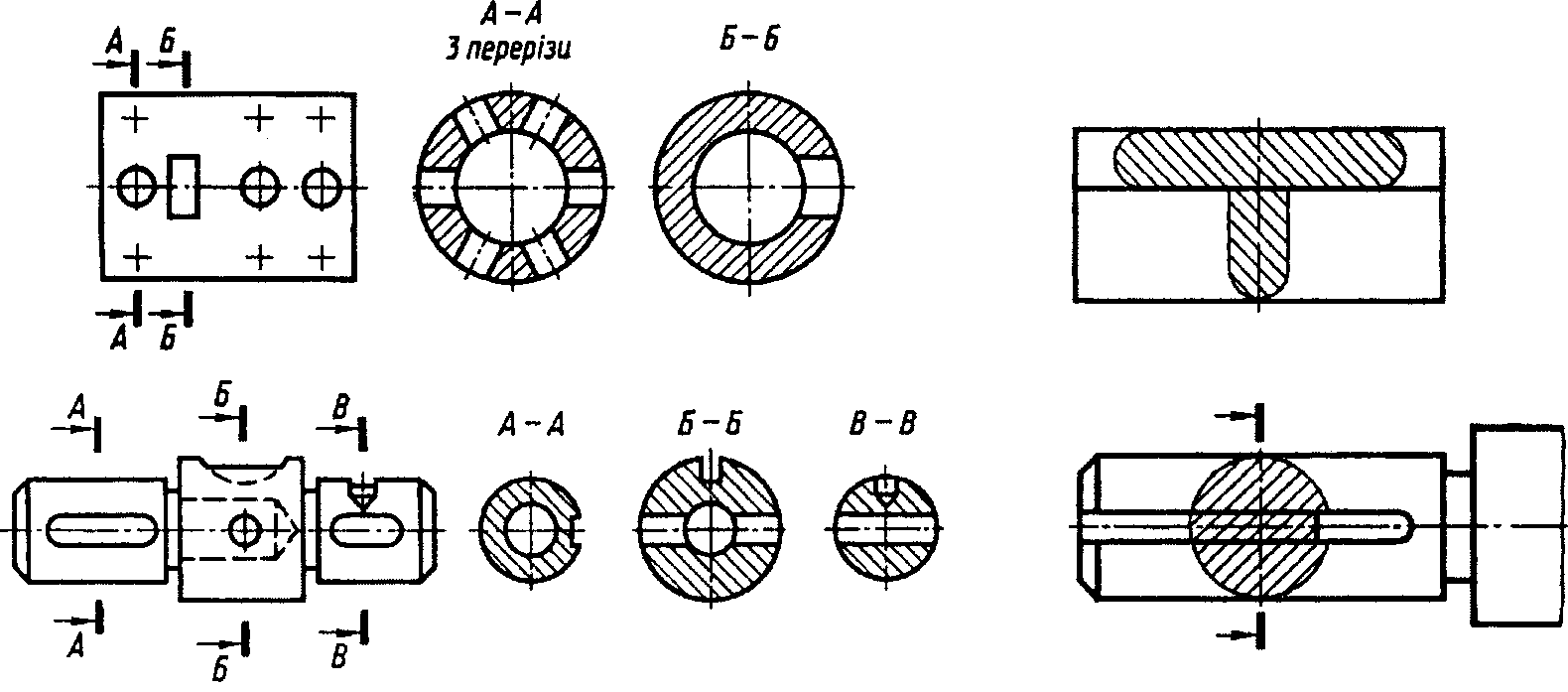

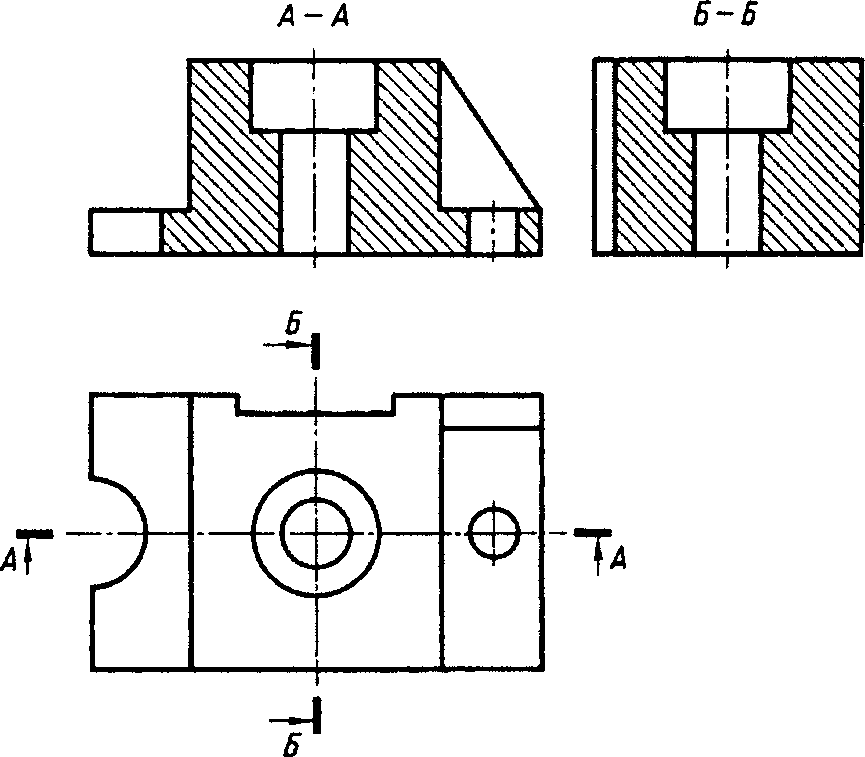

7.19 Що таке переріз, як його оформлюють та його види. Чим відрізняються між собою зображення А-А і Б-Б (рисунок 7.9). Яке з наведених зображень можна вважати одночасно і розрізом, і перерізом?

Рисунок 7.9

 Перерізом називається плоска фігура, що утворена січною площиною при уявному перерізі деталі, причому зображається лише те, що міститься в січній площині. Зображення Б-Б – розріз, а А-А – переріз. Але зображення А-А можна вважати одночасно і розрізом і перерізом (якщо січна площина проходить через вісь поверхні обертання, що обмежує отвір, то контур отвору у перерізі показують повністю).

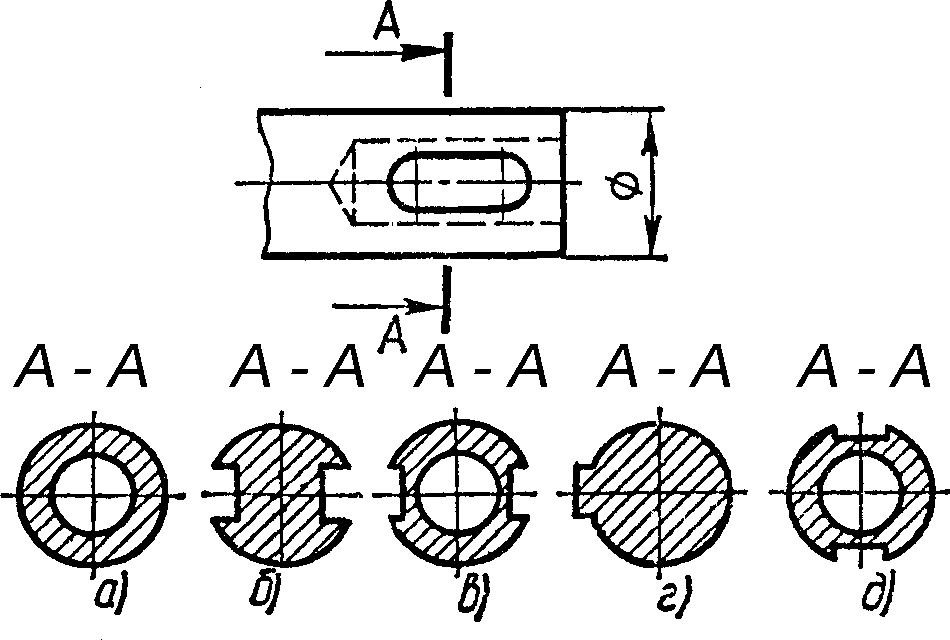

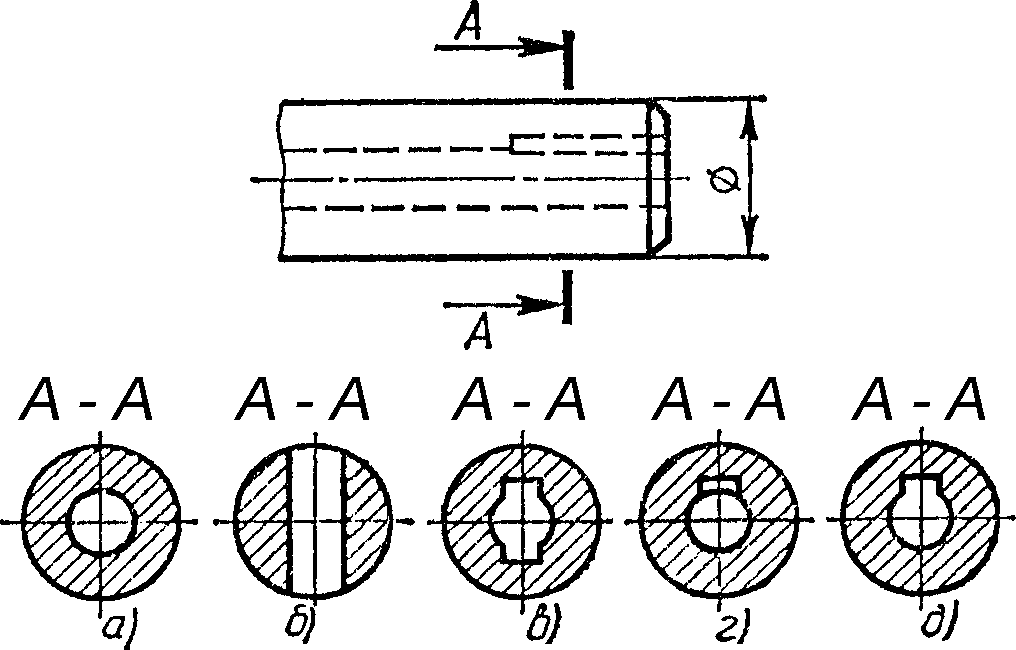

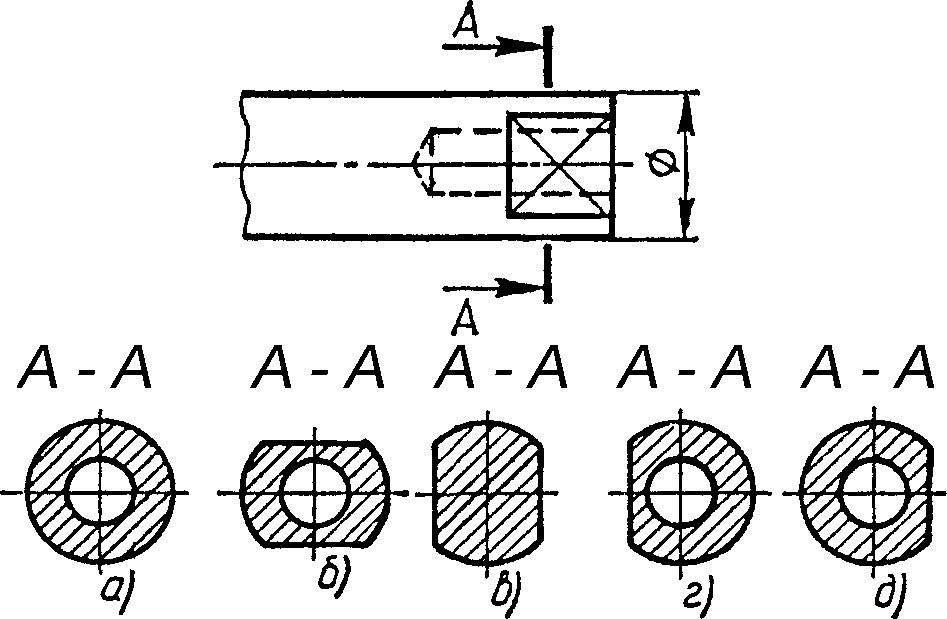

7.20 На рисунках 7.10; 7.11; 7.12 виконаний переріз кінця валу. Яке з наведених перерізів а), б), в), г), д) відповідає заданому перерізу? Відповідь наведіть у таблиці 7.4.

Рисунок 7.10

Рисунок 7.11

Рисунок 7.12

Таблиця 7.4 – Відповіді на запитання 7.20

Номер рисунку	Номер перерізу
7.10	д)
7.11	д)
7.12	в)

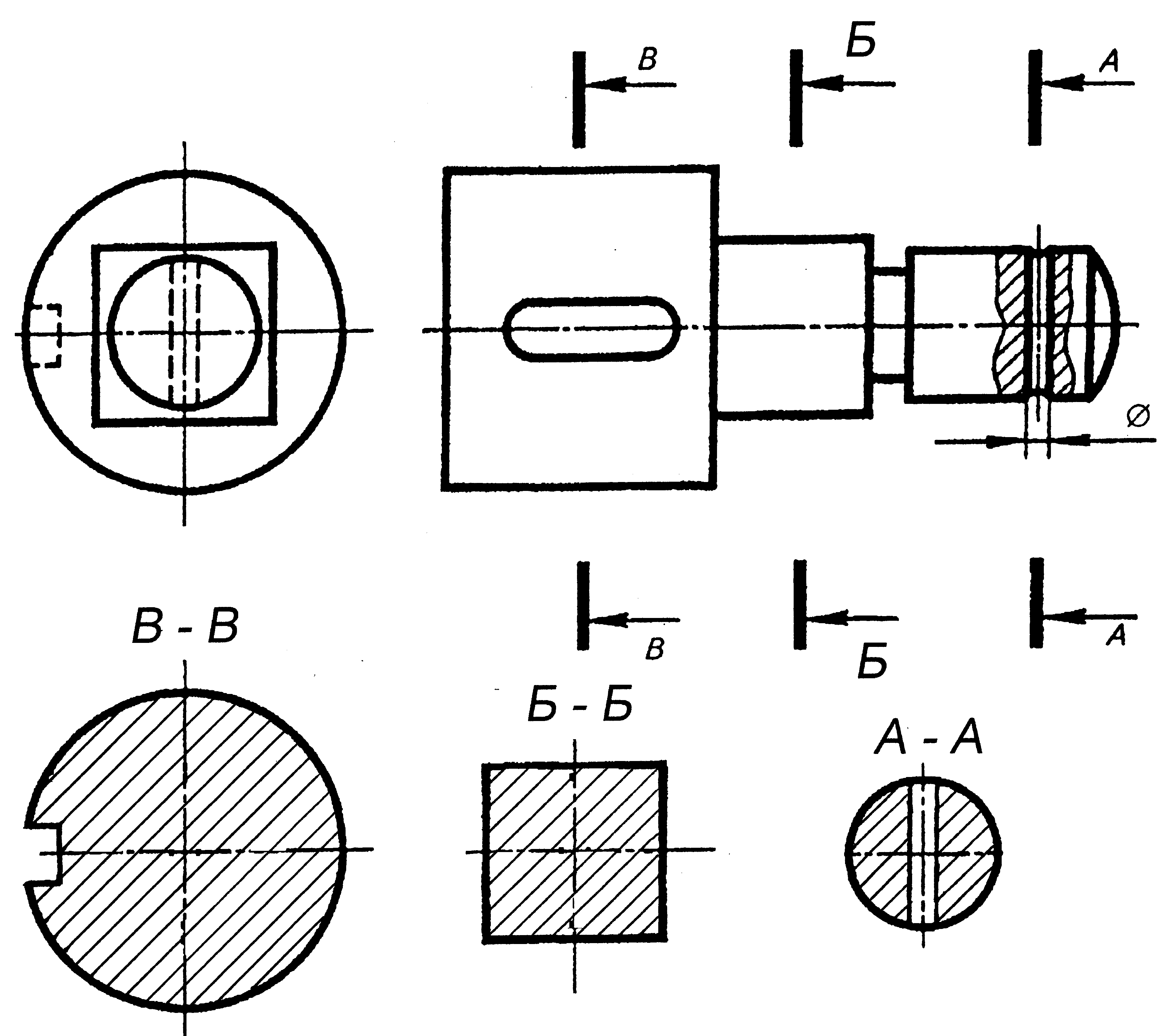

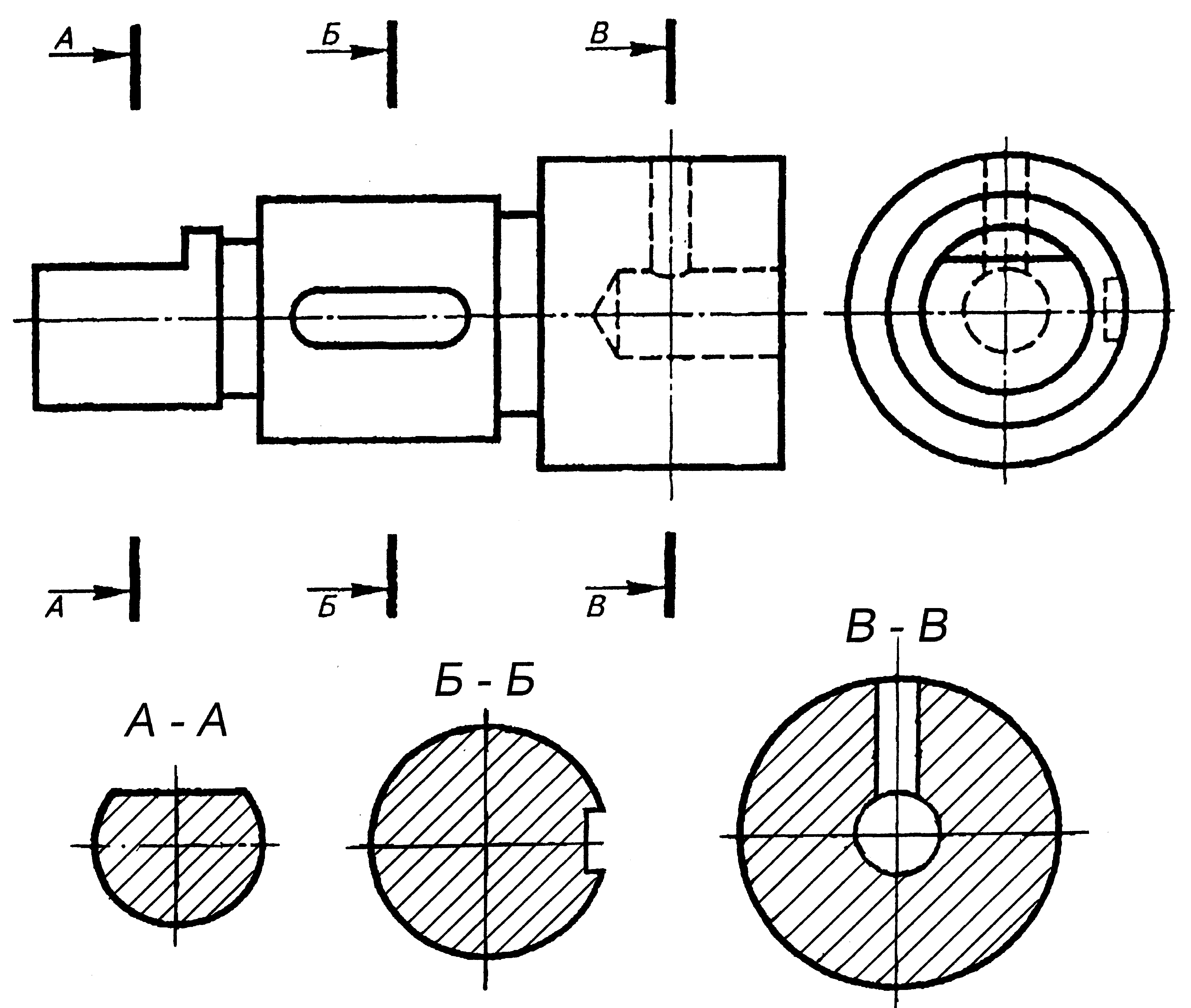

7.21 На окремому аркуші паперу (дозволяється на папері у клітинку) виконати перерізи (дозволяється від руки – ескізи) деталей, що наведені на рисунках 7.13; 7.14; 7.15.

Рисунок 7.13

Рисунок 7.14

Рисунок 7.15
