Обробка результатів. Зміст звіту
1. Розрахувати струми в електричному колі методом накладення, використовуючи дані табл. 2.1.
Метод накладення витікає з принципу накладення, відповідно до якого струм в будь-якій гілці електричного кола розглядається як алгебраїчна сума часткових струмів, що виникають в цій гілці під незалежною дією кожної ЕРС окремо.
Відповідно до цього при розрахунках електричних кіл з декількома джерелами енергії спочатку розраховують часткові струми від кожної ЕРС, вважаючи інші ЕРС рівними нулю і залишаючи в електричному колі їх внутрішні опори. Потім знаходять суму часткових струмів в кожній гілці з урахуванням їх напрямів.
Припустимо, що в схемі рис. 2.1. залишена Е1, тоді часткові струми в гілках від дії цієї ЕРС можна розрахувати таким чином:
;
;
.
Напрям струмів слід вказати на схемі стрілками. Аналогічно розраховують часткові струми від Е2.
Всі визначені розрахунком часткові і реальні струми записати до табл. 2.2 і порівняти з експериментальними даними.
2. Скласти баланс потужностей при ввімкнених джерелах E1 і Е2 .Для електричного кола з джерелами ЕРС рівняння балансу має наступний вигляд:
.
При складанні рівняння слід з’ясувати в якому режимі працюють джерела ЕРС. Для цього порівняти напрям реального струму в гілці з джерелом і напрям ЕРС. даного джерела. Якщо напрями ЕРС і струму співпадають, джерело віддає енергію в електричне коло, в іншому випадку джерело перетворюється на споживач і потужність цього джерела входить в рівняння з негативним знаком.
Контрольні питання
1. У чому полягає суть методу накладення?
2. Як визначається режим роботи джерела ЕРС, віддає джерело енергію або споживає?
3. Складіть баланс потужності для конкретної схеми з декількома джерелами ЕРС.
4. Чи можна потужність споживачів визначати як суму часткових потужностей?
Література: [1 – 4].
Лабораторна робота № 3
Тема. Коло однофазного синусоїдного струму з послідовним з’єднанням споживачів
Мета роботи – дослідження властивостей та характеристик електричного кола з послідовним з’єднанням котушки і конденсатора; дослідження режиму резонансу напруг.
Програма роботи
1. Експериментальне визначення діючих значень струмів і напруг в активному опорі, індуктивності та ємності. Визначення кута зсуву фаз між напругою і струмом.
2. Експериментальне дослідження режиму резонансу напруг. Побудова резонансної кривої.
Порядок виконання роботи
1. Зібрати схему для дослідження режиму резонансу напруг згідно з рис 3.1.

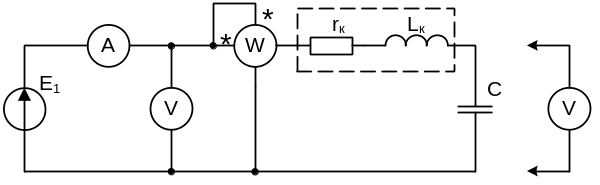

Рисунок 3.1 – Схема для дослідження резонансу напруг
2. Змінюючи індуктивність від мінімального значення до максимального, замірити та записати величини, указані в таблиці 3.1 для 6…7 значень індуктивності (струму): 2…3 значення до резонансу, резонанс і 2…3 значення після резонансу.
Таблиця 3.1 – Дослідження резонансу напруг
№ досліду |
Результати вимірювань |
Результати обчислень |
||||||||||||
I, А |
U, В |
UК, В |
UC, В |
P, Вт |
Z, Ом |
ZК, Ом |
rК, Ом |
XК, Ом |
L, Гн |
UR, Ом |
UL, Ом |
cosφ |
φ,° |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
… |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
