9. Эксплуатация воздушных линий (вл).

Эксплуатация воздушных линий включает: приемку в эксплуатацию, техническое обслуживание, текущий и капитальный ремонт, охрану, профилактические измерения и испытания.

При приемке в эксплуатацию вновь сооруженной ВЛ сдающая (монтажная) организация должна предоставить:

  • Проект линии с расчетами и изменениями, внесенными в процессе строительства и согласованными с проектной организацией;

  • Исполнительную схему сети с указаниями на ней сечений проводов и их марок, защитных заземлений, средств грозозащиты, типов опор и др.;

  • Акты осмотров выполненных переходов и пересечений, составленные вместе с представителями заинтересованных организаций;

  • Акты на скрытые работы по устройству заземлений и заглублений опор;

  • Описание конструкции заземлений и протоколы измерений сопротивления заземлителей;

  • Паспорт линии, составленный по установленной форме;

  • Инвентарная опись вспомогательных сооружений линии, сдаваемого аварийного запаса материалов и оборудования;

  • Протокол контрольной проверки стрел провеса и габаритов ВЛ в пролетах и пересечениях.

Перед приемкой в эксплуатацию вновь сооруженной или вышедшей из капитального ремонта ВЛ проверяются:

  • Техническое состояние линии и соответствие ее проекту;

  • Равномерность распределения нагрузки по фазам;

  • Заземляющие и грозозащитные устройства;

  • Стрелы провеса и вертикальные расстояния от низшей точки провода в пролетах и пересечениях до земли.

  • При приемке ВЛ напряжением 35 кВ и выше кроме перечисленной документации должны быть представлены: трехлинейная схема, журналы по устройству фундаментов под опоры, журналы соединений проводов, журналы по монтажу заземлений опор, акт приемки скрытых работ по фундаментам и заземлению опор, журналы монтажа натяжных и ремонтных зажимов путем опрессовывания, журнал монтажа проводов и тросов в анкерных участках, акты осмотров и замеров переходов, паспорт линии по установленной форме.

  • На опорах ВЛ должны быть установлены (нанесены) обозначения, предусмотренные ПУЭ (№ опоры, год ввода, знаки безопасности). На первой опоре от источника питания указывается наименование ВЛ.

11. Особенности эксплуатации воздушных линий с изолированными проводами

Воздушно-кабельные линии с самонесущими изолированными проводами (СИП) относятся к электроустановкам до 1000 В с глухозаземленной нейтралью.

Особенности их эксплуатации определяются “Инструкция по эксплуатации воздушных линий электропередачи напряжением 0,38 кВ с изолированными проводами (ВЛИ 0,38)”.

Надежность работы ВЛИ по сравнению с ВЛ повышается за счет отсутствия стеклянной линейной изоляции, а также последствий климатических воздействий: исключены схлестывания проводов как под непосредственным влиянием ветра и гололеда, так и вследствие касания веток деревьев; практически исключены обрывы проводов благодаря применению изолированных проводов повышенной механической прочности; отсутствуют отключения из-за набросов различных предметов на провода.

Эксплуатация ВЛИ во многом упрощается и удешевляется благодаря конструктивному ее исполнению. Существенно повышается электробезопасность как для обслуживающего персонала, так и для населения, вследствие отсутствия открытых токоведущих частей. Облегчается возможность выполнения работ (в том числе подключение новых потребителей) на ВЛИ без снятия напряжения с минимальным использованием специальных защитных приспособлений. Затрудняется возможность хищения электроэнергии.

При строительстве ВЛИ, а также при замене проводов на изолированные на существующих линиях, необходимо предусматривать выполнение вводов в помещения изолированными проводами.

По конструкции самонесущие изолированные провода (СИП) относятся к изолированным незащищенным проводам.

СИП состоит из несущей неизолированной части и изолированной жилы, используемой в качестве “нулевого” провода, и нескольких навитых на него изолированных жил – фазных и уличного освещения. Изолированные провода покрыты светостойким термопластичным или силанольносшиваемым (сшитым) полиэтиленом высокого давления.

На участках совместной подвески нескольких ВЛИ на СИП вблизи опоры закрепляются бирки с указанием диспетчерского номера бирки. Бирки и надписи на них должны быть стойкими к атмосферным воздействиям.

Для определения фаз при подключении к линии потребителей, провода СИП должны иметь по всей длине (шаг 0,5 м) заводскую маркировку фазных проводов и проводов уличного освещения.

Запрещается проводить монтаж проводов на ВЛИ при температуре воздуха ниже –100С.

11. Длительно допустимая температура нагрева токопроводящих жил током не должна превышать 700С для проводов изолированных термопластичным полиэтиленом и 900С для изолированных сшитым полиэтиленом.

Длительно допустимые токовые нагрузки на провода зависят от их сечения, температуры окружающей среды и интенсивности солнечной радиации (для условий Беларуси принято 600 Вт/м2).

Кратковременно допустимая температура жил при коротких замыканиях не должна превышать 1300С для проводов с изоляцией из термопластичного полиэтилена и 2500С с изоляцией из сшитого полиэтилена.

При неравномерной нагрузке фаз линии проверка на длительно допустимые токи производится для наиболее загруженной фазы.

Замер нагрузок на ВЛИ должен производится ежегодно в максимум нагрузок по графику утверждаемому главным инженером РЭС. Величина длительно допустимой нагрузки на линию и результаты измерений должны храниться в паспорте ВЛИ.

8. Существуют следующие типы систем заземления:

1. TN-S; 2. TN-C; 3. TN-C-S; 4. TT; 5. IT.

На рис. 6 - 10 даны примеры типов систем заземления для обычно используемых трехфазных сетей переменного тока.

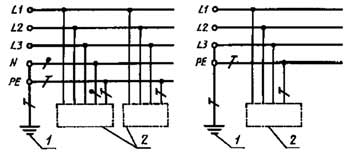

1 – заземление источника питания; 2 –открытые проводящие части Рис. 6. Система TN-S (нулевой рабочий и нулевой защитный проводники работают раздельно).



1 – заземление источника питания; 2 – открытые проводящие части. Рис. 7. Система TN-C-S (в части сети нулевой рабочий и нулевой защитный проводники объединены).

8.1.



1 – заземление источника питания; 2 – открытые проводящие части. Рис. 8. Система TN-C (нулевой рабочий и нулевой защитный проводники объединены по всей сети).



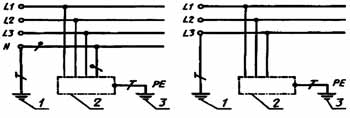

1 – заземление; 2 – открытые проводящие части; 3 – заземление корпусов оборудования Рис. 9. Система TT

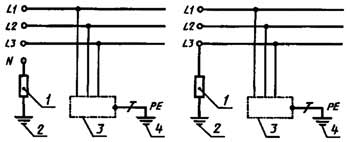

 1 – сопротивление; 2 – заземление источника питания; 3 – открытые проводящие части; 4 – заземление корпусов оборудования Рис. 10. Система IT.

8.2. Используемые на рисунках буквенные обозначения имеют следующий смысл: Первая буква – характер заземления источника питания: - T (от terra – земля) – непосредственное присоединение одной точки токоведущих частей источника питания к земле; - I - все токоведущие части изолированы от земли или одна точка заземлена через сопротивление. Вторая буква – характер заземления открытых проводящих частей электроустановки: - T – непосредственная связь открытых проводящих частей с землей, независимо от характера связи источника питания с землей; - N - непосредственная связь открытых проводящих частей с точкой заземления источника питания (в системах переменного тока обычно заземляется нейтраль). Последующие буквы (если таковые имеются) – устройство нулевого рабочего и нулевого защитного проводников: - S (от selection – выбор)– функции нулевого защитного и нулевого рабочего проводников обеспечиваются раздельными проводниками; - C (от centering - централизация) - функции нулевого защитного и нулевого рабочего проводников объединены в одном проводнике (PEN-проводник); Обозначения, принятые на рис. 6-10:

  - нулевой рабочий проводник (N);

 -  защитный проводник (PE);

  - совмещенный нулевой рабочий и нулевой защитный проводник (PEN).

1-3. Система TN (рис. 6-8) Питающие сети системы TN имеют непосредственно присоединенную к земле точку. Открытые проводящие части электроустановки присоединяют к этой точке посредством нулевых защитных проводников. В зависимости от устройства нулевого рабочего и нулевого защитного проводников различают следующие три типа системы TN: - система TN-S – нулевой рабочий и нулевой защитные проводники работают раздельно по всей системе; - система TN-C-S – функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике в части сети; - система TN-C – функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике по всей сети. 4. Система TT (рис. 9). Питающая сеть системы TT имеет точку, непосредственно связанную с землей, а открытые проводящие части электроустановки присоединены к захемлителю, электрически независимому от заземлителя нейтрали источника питания. 5.  Система IT (рис. 10). Питающая сеть системы IT не имеет непосредственной связи токоведущих частей с землей, а открытые проводящие части электроустановки заземлены.Везде в мире использование системы IT ограничивается специальным применением в тех производствах, где перерыв электроснабжения может быть опасен (например, для питания взрывоопасных производств).
