§7.1.4. Пристосування, допоміжне і підйомно-транспортне устаткування, застосовуване при стрижневих роботах

Пристосування. Поряд зі стрижневими ящиками при виготовленні стрижнів використовують сушильні плити, кондуктори, смолоскипові пальники, струбцини, пневматичні інжектори, контрольні шаблони й інші пристосування.

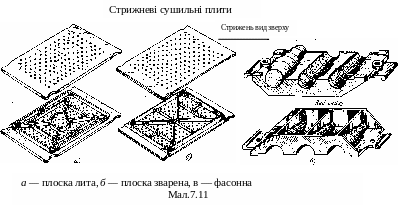

Сушильні плити служать для сушіння стрижнів. У залежності від конфігурації опорної частини стрижня застосовують плоскі і фасонні плити (мал. 7.11). Сушильні плити відливають з чавуна й алюмінієвих сплавів або зварюють зі сталевих елементів. Для видалення з опорної частини стрижнів вологи в процесі сушіння, у сушильних плитах виконують наскрізні отвори діаметром 6— 10 мм, розміщені в шаховому порядку.

Ф асонні сушильні плити (драйєри) мають одне чи кілька поглиблень, форма яких точно відповідає конфігурації опорної частини одного чи декількох стрижнів. Фасонні поглиблення запобігають деформації стрижнів як у сирому стані, так я в процесі сушіння.

Якщо стрижні після сушіння не спаровують, не підганяють по знаках і застосовують без виправлення і фарбування, то їх подають до місця зборки форм чи на склад безпосередньо на сушильних плитах. При цьому дрібні по масі сушильні плити зі стрижнями розміщають на етажерках, а великі і частково середні стрижні транспортують безпосередньо на сушильних плитах.

Кондуктори — пристосування, що служать для укладення половини, чи будь-якої іншої частини стрижня для зачищення, що виробляється з метою забезпечення заданої його висоти або вирівнювання площини спарювання (чи впарювання) з іншою частиною стрижня.

Смолоскипові пальники – пристрої, що застосовують для підсушування місць стрижнів, що виправляються.

Струбцини – пристосування, застосовувані для скріплення двох частин рознімної стрижневого ящика під час набивання в нього стрижневої суміші.

Пневматичні інжектори - пристрої, що використовують для видалення пилу з важкодоступних вузьких порожнин стрижневих ящиків і готових стрижнів.

Шаблони —пристосування, що служать для контролю конфігурації і розмірів стрижнів. Їх застосовують переважно при виготовленні середніх і великих складних стрижнів.

Допоміжне устаткування. Крім основного устаткування, до числа якого відносяться стрижневі машини, при виготовленні стрижнів застосовують і допоміжне устаткування: кантувач стрижневих ящиків із пристроєм для вилучення стрижнів, кантувачі сушильних плит, верстати для зачищення робочих поверхонь і знакових частин стрижнів, верстати для виправлення арматурного дроту й ін.

Піднімально - транспортне устаткування і вантажопідйомні засоби. У процесі виготовлення середніх і великих по обсязі стрижнів, а також для переміщення і повороту стрижневих ящиків, сушильних плит, переносу порожніх і зі стрижнями етажерок, переміщення стрижнів у сушила, подачі стрижневої суміші до робочих місць і т.д. застосовують: мостові і консольні крани, тельфери, пневматичні підйомники, стрічкові транспортери, рольганги, авто- і електрокари.

Вибір виду і вантажопідйомності піднімально-трайспортного устаткування визначається масою і складністю виготовлених стрижнів, прийнятою технологією їхнього одержання, серійністю виробництва, а також рівнем механізації ливарного цеху.
