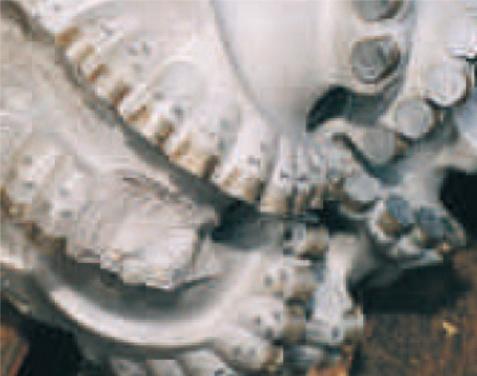

Втрата різців (lт)
Долото з різцями із полікристалічного алмазу

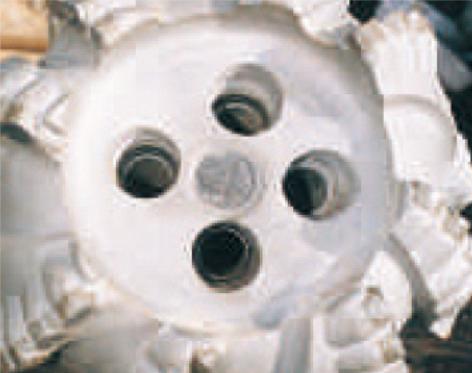

Кернування долота (cr) та ерозія (er)
Таблиця Опис зносу доліт стандарту IADC
Таблиця опису зносу доліт стандарту IADC |
|||||||
Озброєння |
В |
G |
Примітки |
||||
Внутрішні ряди |
Зовнішні ряди |
Опис зносу |
Місце знаходження описаного типу зносу
|
Підшипник Ущільнення |
Зовнішній діаметр 1/16" |
Другорядний знос |
Причина підйому |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
CR |
|
X |
|
ER
|
|

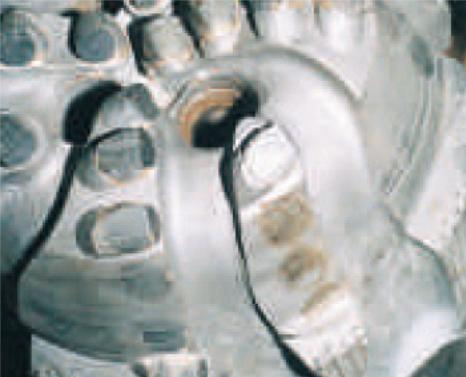

Кернування долота (CR) Ерозія (ER)
Долота з різцями із полікристалічного алмазу

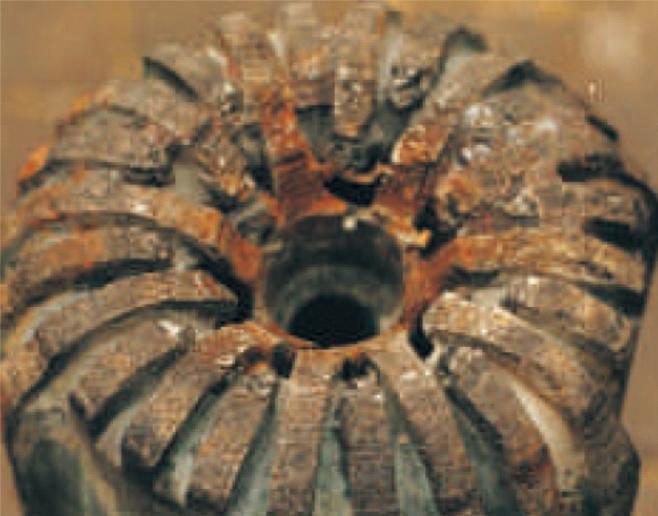

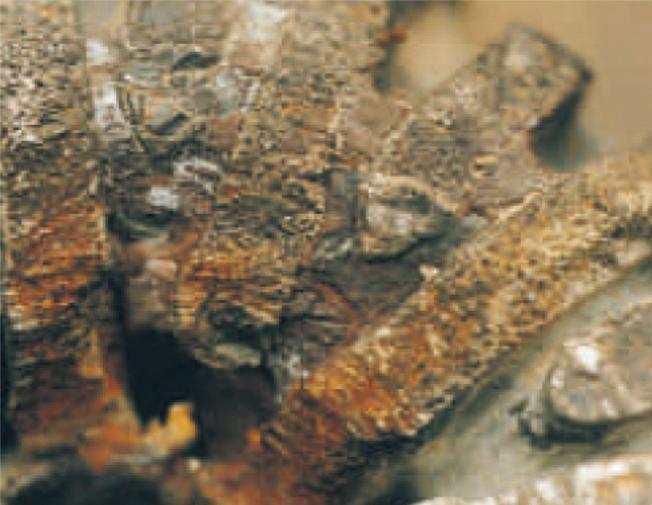

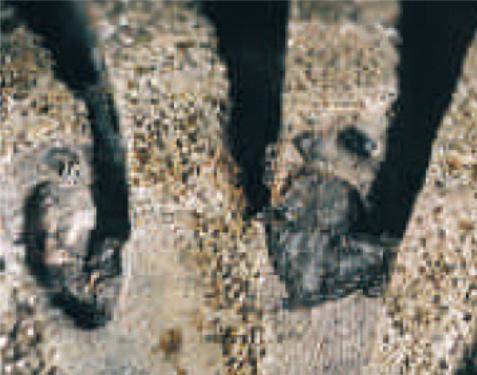

Метал на вибої (JD) Утворення сальника на долоті (BU)

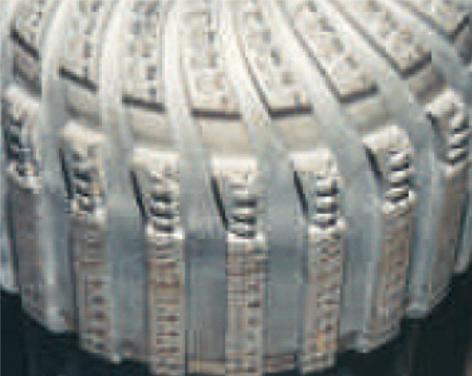

Долото з різцями із полікристалічного Імпергноване долото
алмазу

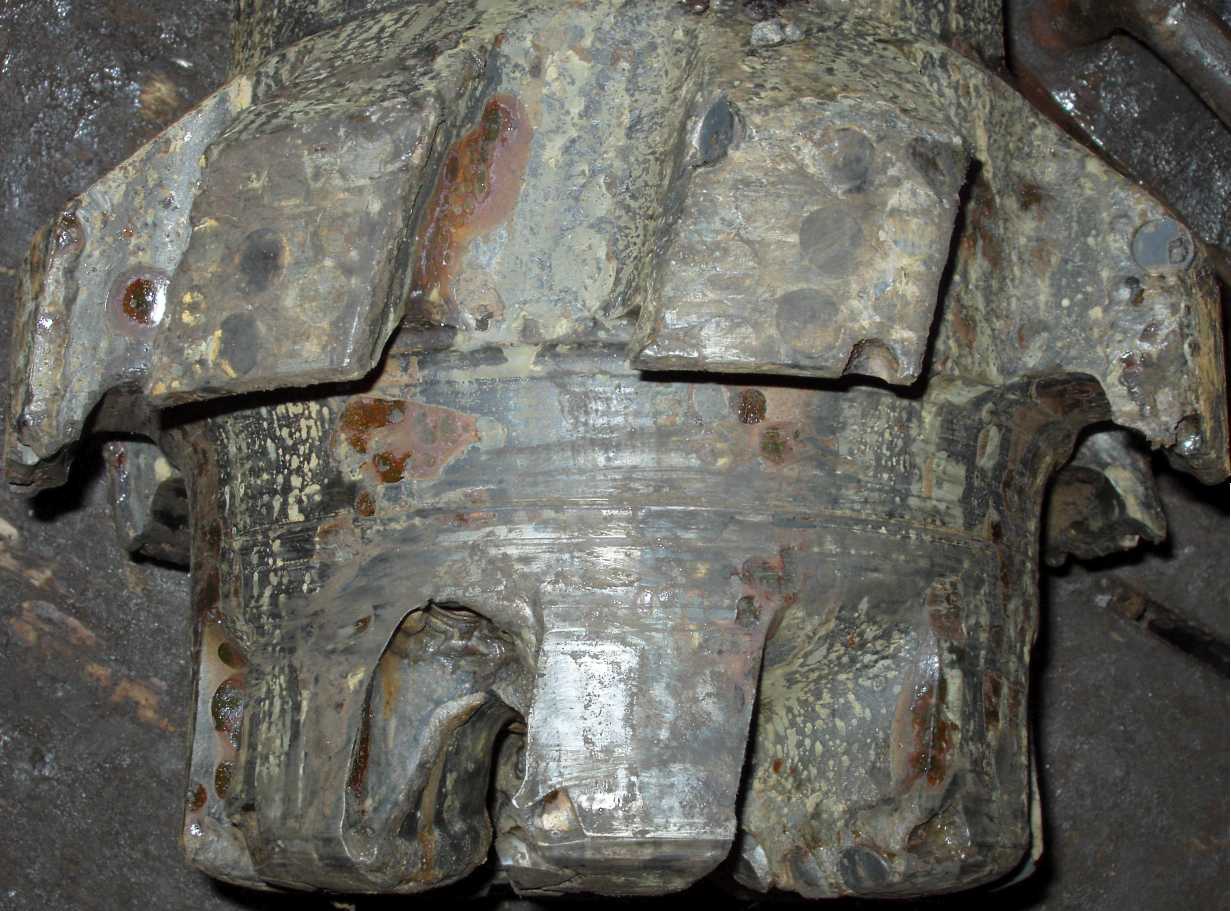

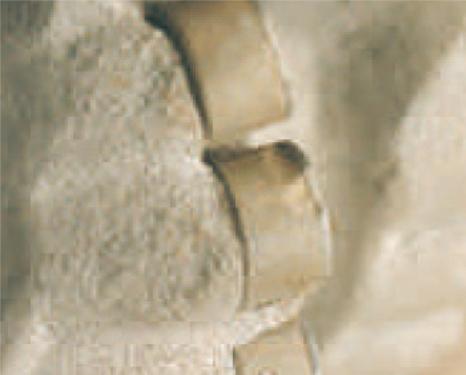

Кільцевий знос (ro)
Таблиця Опис зносу доліт стандарту IADC
Таблиця опису зносу доліт стандарту IADC |
|||||||
Озброєння |
В |
G |
Примітки |
||||
Внутрішні ряди |
Зовнішні ряди |
Опис зносу |
Місце знаходження описаного типу зносу
|
Підшипник Ущільнення |
Зовнішній діаметр 1/16" |
Другорядний знос |
Причина підйому |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
LТ |
|
X |
|
RO
|
BHA
|
Долото з різцями із полікристалічного алмазу
Опис зносу доліт
Наступні приклади ілюструють практичне застосування системи опису зносу доліт з нерухомими різцями.
Приклад 1. Опис ступеня зносу долота S279CE
Таблиця Опис зносу доліт стандарту IADC
Таблиця опису зносу доліт стандарту IADC |
|||||||
Озброєння |
В |
G |
Примітки |
||||
Внутрішні ряди |
Зовнішні ряди |
Опис зносу |
Місце знаходження описаного типу зносу
|
Підшипник Ущільнення |
Зовнішній діаметр 1/16" |
Другорядний знос |
Причина підйому |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
3 |
4 |
WT |
A |
X |
I |
BU
|
BHA
|
Бурильна головка S279 застосовувалася для буріння твердого абразивного пісковика (червоного лежня) в Північній Німеччині. Було пробурено 100 метрів за 51 година з середньою механічною швидкістю буріння 2,0 м/час; компоновка включала вибійний двигун 4 3/4" Mach 2. Долото було піднято з глибини 4750 м унаслідок зміни КНБК. Знос долота був повністю описаний, за винятком зносу плечового сектора долота по зовнішньому діаметру в початковій стадії. Наголошувалася закупорка породою восьми промивальних канав без зниження механічної швидкості буріння. Калібр долота був збережений.
Специфікація долота Тип: S279CE. Розмір: 5,875"

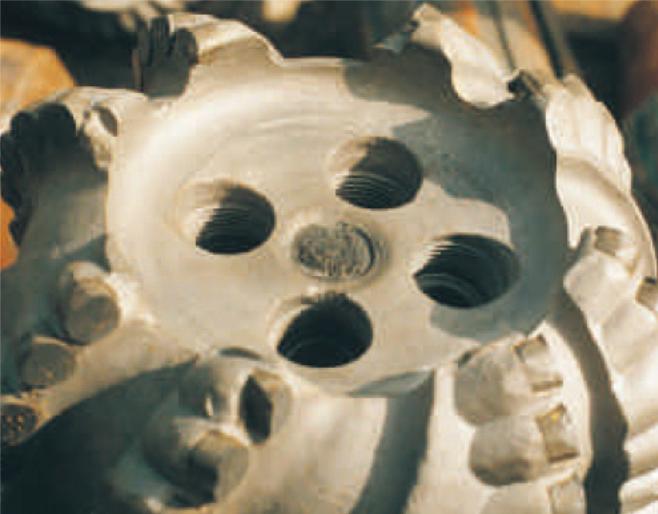

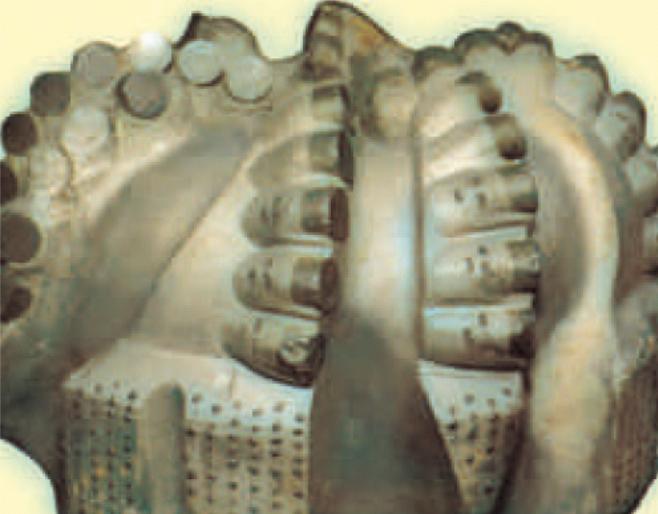

Рисунок Вид піднятого долота
Приклад 2. Опис ступеня зносу повторно спущеного долота R437GN
Таблиця Опис ступеня зносу долота після першого підйому
Таблиця опису зносу доліт стандарту IADC |
|||||||
Озброєння |
В |
G |
Примітки |
||||
Внутрішні ряди |
Зовнішні ряди |
Опис зносу |
Місце знаходження описаного типу зносу
|
Підшипник Ущільнення |
Зовнішній діаметр 1/16" |
Другорядний знос |
Причина підйому |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
0 |
0 |
NO |
A |
X |
I |
BU
|
BHA
|
Таблиця Опис ступеня зносу повторно спущеного долота
Таблиця опису зносу доліт стандарту IADC |
|||||||
Озброєння |
В |
G |
Примітки |
||||
Внутрішні ряди |
Зовнішні ряди |
Опис зносу |
Місце знаходження описаного типу зносу
|
Підшипник Ущільнення |
Зовнішній діаметр 1/16" |
Другорядний знос |
Причина підйому |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
I |
I |
LT |
A |
X |
I |
ER
|
BHA |
Специфікація долота
Тип: R437GN. Розмір: 8,5"

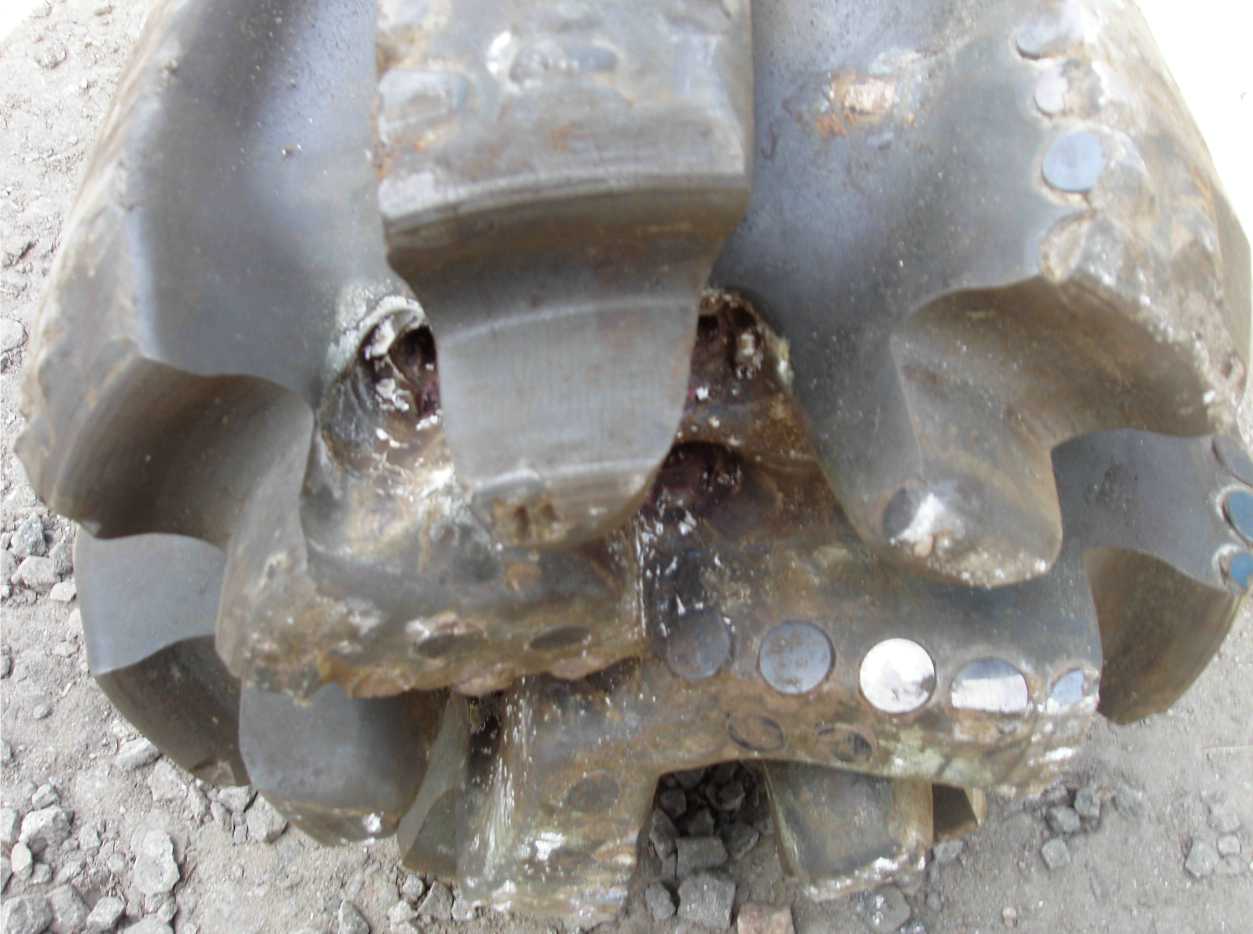

Рисунок Вид піднятого
долота
Долото R437GN застосовувалося для горизонтального буріння глинистих сланців. КНБК включала вибійний двигун 6 3/4" Mach 1 з фіксованим кутом перекосу. Під час першого довбання було пробурено 118 метрів за 8,5 год. з середньою механічною швидкістю 13,9 м/год. Долото піднято з глибини 1433 м.
При обстеженні долота після підйому не було знайдено ознак зносу. Результати обстеження внесені в таблицю опису зносу. На тому ж родовищі долото було повторно спущено в іншу свердловину з аналогічною породою. Було пробурено 218 метрів за 13,5 годин з середньою механічною швидкістю 16,2 м/час. Долото було піднято унаслідок зміни КНБК. При обстеженні долота спостерігався незначний знос озброєння, оцінений як «1» для внутрішніх і зовнішніх рядів. В результаті ерозії матриці через інтенсивну витрату рідини відбулася втрата трьох різців, що вказано в графах «Опис зносу» і «Другорядний знос». Калібр долота збережений (відмітка І в графі «Зовнішній діаметр»).
Приклад 3. Опис ступеня зносу долота R437GN
Таблиця Опис ступеня зносу долота
Таблиця опису зносу доліт стандарту IADC |
|||||||
Озброєння |
В |
G |
Примітки |
||||
Внутрішні ряди |
Зовнішні ряди |
Опис зносу |
Місце знаходження описаного типу зносу
|
Підшипник Ущільнення |
Зовнішній діаметр 1/16" |
Другорядний знос |
Причина підйому |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
6 |
2 |
CR |
C |
X |
I |
LM
|
PR
|
Специфікація долота
Тип: R437GN. Розмір: 8,5"

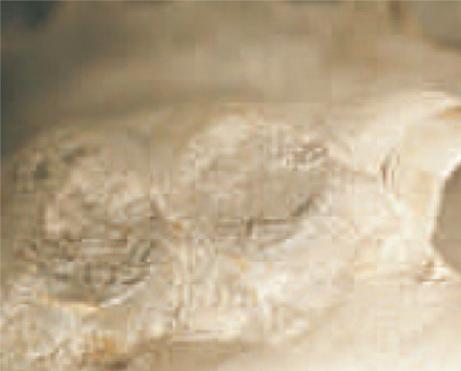

Рисунок Вид піднятого долота
Долото R437GN застосовувалося при бурінні інтервалу від крихких до в'язких глин і пісковика в горизонтальній свердловині. Було пробурено 387 метрів за 29,5 години з середньою механічною швидкістю 13,1 м/год. КНБК включала вибійний двигун 6 3/4" Mach 1 із змінним кутом перекосу.
Долото піднято з глибини 1820 метрів унаслідок низької механічної швидкості буріння.
Після підняття долота з'ясувалося, що зниження механічній швидкості буріння відбулося унаслідок кернування долота і втрати всіх чотирьох насадок. На різцях, що залишилися, не було знайдено значних ознак зносу.
Примітка: Хоча відбулася втрата всіх чотирьох насадок, в графі «Опис зносу» вказаний «Кернування долота», так як головною причиною втрати насадок є кернування. Втрата насадок відзначена в графі «Другорядний знос».
