15. Знос по зовнішньому діаметра (rg)
Цей вид зносу властивий долотам, зношеним по калібру, але в межах номінального розміру (шаблона). Зубки зовнішнього ряду зношені більше, ніж калібрувальні вставки по тильній стороні шарошки, але зворотний радіус долота номінально знаходиться в межах шаблона.

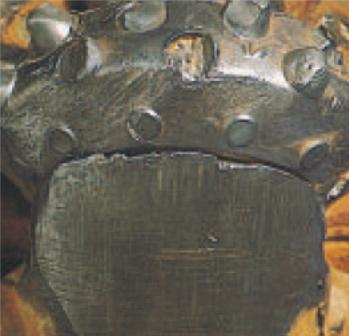

Як видно із фотографії, що недостатній ступінь зносу козирка і твердосплавного наплавлення на ньому, а також це, що збереглися фаски калібрувальних вставок указує на те, що буріння свердловини велося в межах номінального діаметра. Даний вид зносу може бути викликаний дуже високою швидкістю обертання в абразивних породах, а також розширюванням стовбура зменшеного діаметра.
16. Пошкодження козирка (sd)

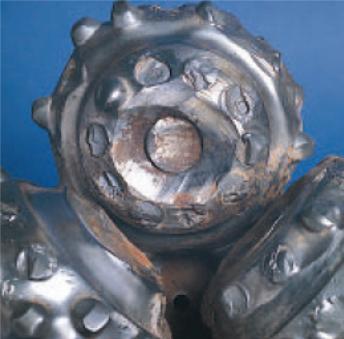

Пошкодження козиркової частини долота може бути різноманітним і не є характеристикою зносу озброєння, але воно часто приводить до відмови ущільнення. Наявність сторонніх предметів на вибої, розширювання стовбура зменшеного діаметра в породах з тектонічними порушеннями або пошкодження при СПО, що приводять до того, що козирок стає самою виступаючою частиною долота, є найбільш вірогідними причинами пошкоджень козирка.
17. Кернування долота (cr)

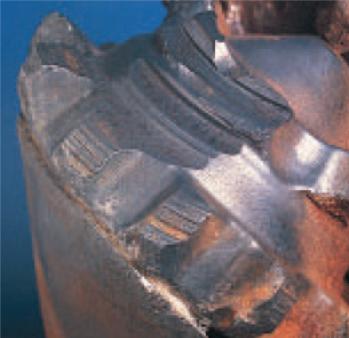

Носові ряди зубків даного долота зруйновані керном породи, недобуреної попереднім долотом. Це є єдиною причиною, з якої відбувається кернування долота.
Часто кернування долота стається через злам носової частини однієї або декількох шарошок або коли абразивна породи перевершує стійкість до зносу центральних зубків (різців). Крім того, кернування долота має місце у разі випадання зубків унаслідок ерозії матриці, а також у разі попадання на вибій сторонніх предметів, що руйнують центральні зубки (різці).

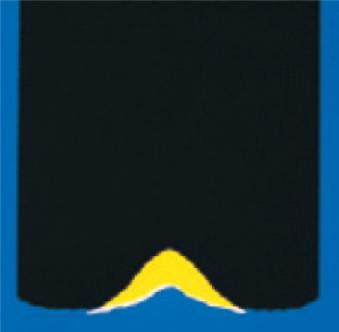

На малюнку приведена порівняльна ілюстрація форми вибою при бурінні кернованим долотом і долотом без кернування.
Жовтим кольором показана порода, недобурена попереднім долотом, яке зазнало кернування.
При бурінні дуже м'яких і м'яких порід з певною часткою акуратності від керна можна позбутися, і буріння може бути продовжено без кернування наступного долота. У разі буріння середніх і твердих порід рекомендується зрізати керн і пробурити наступні 2-3 метри стовбура. Потім підняти долото і оглянути його на предмет зносу з метою визначити необхідність подальшого очищення вибою.
18. Розтріскування шарошки (сс)

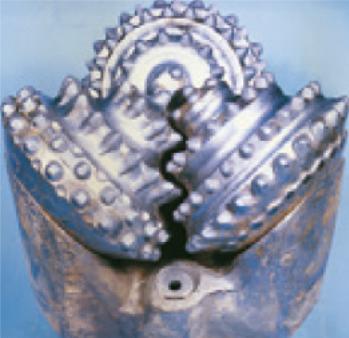

На цій фотографії показано кругове розтріскування шарошки. Тріщина з'явилася через знос матриці шарошки, що привело до зменшення товщини матриці в області концентричного паза.
В даному випадку розтріскування відбулося унаслідок нагрівання матеріалу під час ексцентричного буріння.
В процесі буріння до розтріскування може привести наявність сторонніх предметів на забої, удар долота об «голову» хвостовика або об вибій або падіння колони. Крім того, причиною може бути підвищення крихкості унаслідок надлишку сірководню, ерозія матриці шарошки або перегрівши матеріалу.
