Для самостійного рішення:

Батарея 122 - мм Г Д - 30 зайняла бойовий порядок.

Старший офіцер батареї доповів: «Батарея до стрільби готова. х=... , у=..., висота 130 м, основний напрямок стрільби 42 - 00, снаряди ОФ – 462, партія зарядів 2 - 73 - 63, температура зарядів мінус 1° С, загальне відхилення початкової швидкості снарядів мінус 1,5% Vо, вагові знаки снарядів “+ +”».

Зі штабу дивізіону передали телефонограму: «Метео 1105 – 01053 - 0210 - 01255 - 0206 - 651703 - 0406 - 651604 – 0805 - 661605 - 1205 - 681507 - 1605 - 691509 - 2004 – 711411 - 2403 – 731313 - 3003 - 751115 - 4003 - 770918 – 2626».

Розрахувати поправки на відхилення балістичних і метеорологічних умов стрільби на заряді повному на 8км,10км, 12 км в основному напрямку.

Відповідь: 8км 10 км 12км

ΔД_СУМ = + 378 м +555 м + 415 м

Δ∂_СУМ = - 0-06 - 0-09 - 0-11

Побудова графіка розрахованих поправок (грп).

Визначення обчислених установок для стрільби здійснюють із використанням графіка розрахованих поправок.

Для побудови ГРП задаються обчисленими дальностями, що називають опорними дальностями. Опорні дальності для розрахунку поправок варто намічати так, щоб ГРП охоплював усі дальності, на які пропонується звістки стрільбу. При визначенні поправок розрахунком топографічні дальності для побудови ГРП визначають вирахуванням сумарних поправок дальності (з урахуванням їхніх знаків) з опорних дальностей, для яких вони розраховувалися.

Д_ГР = Д _ОП - ΔД_СУМ

Для побудови ГРП на листі картатого або міліметрового паперу відкладають по горизонтальній осі топографічні дальності, а по вертикальній осі - значення поправок дальності. Значення поправок напрямку надписують над лініями поправок дальності, а під ними - поправки в установку дистанційної трубки.

Масштаб графіка вибирають відповідно до розрахованого розміру поправок таким чином, щоб поправку дальності можна було зняти з графіка, із точністю до 10 м, поправку напрямку - із точністю 0-01, а поправку в установку дистанційної трубки - із точністю 0,5 розподіли трубки.

Наприклад:

Визначени поправки для кута основного напрямку 40-00

8км 10 км 12км

ΔД_СУМ = + 391 м +574 м + 444 м

Δ∂_СУМ = - 0-07 - 0-14 - 0-16

1. Визначаємо дальності для графіка:

Д_гр = Д_оп –( +/- ΔД_СУМ )

Д_{гр 1} = 8000м - 391 м = 7609 м

Д_{гр 2} = 10 000м - 574 м = 9426 м

Д_{гр 3} = 12 000м - 444 м = 11566

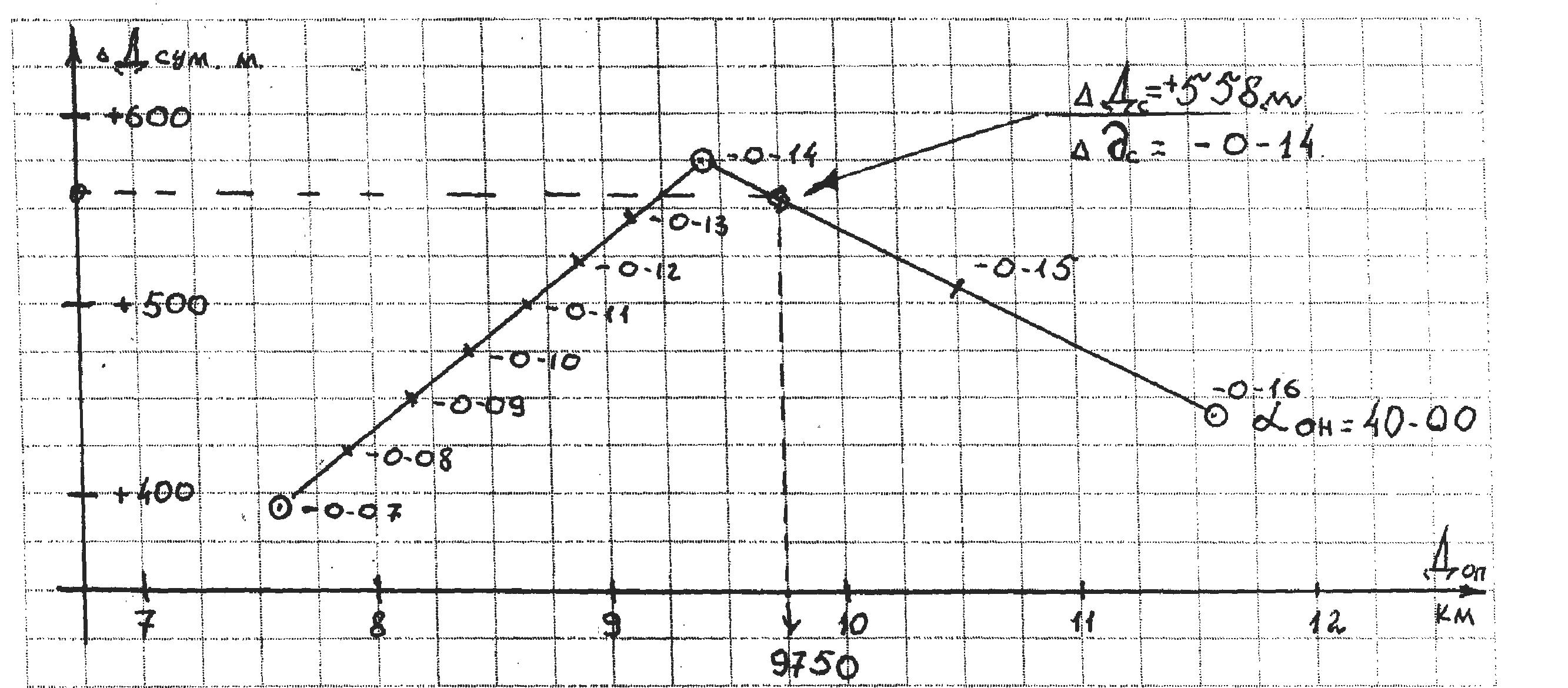

2. Будуємо графік розрахованих поправок :

Порядок визначення обчислених даних для стрільби

Для того, щоб визначити обчислені дані для стрільби необхідно до топографічних даних по цілі додати поправки в дальності і напрямку на відхилення умов стрільби від табличних, тобто:

Д_ОБ = Д_Т^Ц + ΔД_СУМ

∂ _ОБ =∂_Т^Ц + Δ∂_СУМ

Поправки в дальності і напрямку знаходимо по топографічній дальності до цілі з графіка розрахованих поправок.

Наприклад: По цілі 101, Піхота укрита визначили топографічні дані для стрільби за допомогою приладу управління вогнем

Д_Т^Ц = 9750 м ∂_Т^Ц = ОН + 0-42.

З графіка визначаємо по дальності топографічної по цілі

( 9750) поправки :

Поправки з графіка ΔД_СУМ = + 558 м Δ∂_СУМ = - 0-14

Обчислені дані для стрільби Д_ОБ = 9750 + 558 = 10308 м

∂ _ОБ =ОН + 0-40 + (- 0-14) = ОН + 0-26

Розділ 2 Поразка нерухомих спостережних цілей з пристрілюванням із спостереженням за знаками розривів.

Задача № 1

Умови стрільби: на вогневій позиції батарея 122 мм Г Д-30, позивний батареї Десна

Знищити піхоту в траншеї, що спостерігається під кутом 0-20 (ціль № 44). Дк ( зі схеми орієнтирів) = 4260м; Д_т^ц = 7100 м, д^ц_т= ОН +0-65, перевищення цілі +52 м , ПЗ = 2-90, ВП ліворуч , на ВП є снаряди ОФ-462, поправки на заряді 2-гому ΔД= + 155; Δд = -0-13 . Підготовка даних - скорочена підготовка, пристрілювання цілі із спостереженням за знаками розривів.

Виконати:

А) Подати команду на вогневу позицію на початок пристрілювання;

Б) Провести пристрілювання цілі і її поразку, якщо в ході стрільби отримані спостереження:
