2. Особливості пристрілювання цілі за допомогою спряженого спостереження Порядок пристрілювання за допомогою спряженого спостереження

Якщо за допомогою приладу є можливість виміряти відхилення розриву від цілі тільки по напрямку, то для визначення коректур необхідно такі виміри робити з двох /і більш/ різноманітних пунктів - пунктів спряженого спостереження.

Сутність пристрілювання полягає в тому, що по відхиленням розриву від цілі, виміряного з правого "П" і з лівого "Л" пунктів, визначається положення розриву щодо осей ЦX і ЦZ, пов'язаних із площиною стрільби.

Пристрілювання із спряженим спостереженням застосовують при куті засічки не менше 1-00.

Спостерігачам на пунктах СН указують точку цілі, у якій повинні бути наведені перехрестя приладів. На пунктах СН за допомогою оптичних приладів вимірюють дирекційні кути цілі і розриву /ЦГР/ або бічні відхилення розривів /ЦГР/ від цілі.

Взаємне розташування пунктів спряженого спостереження та вогневої позиції

γ = αЛ + αП	γ = αЛ – αП	γ = αП – αЛ

Пристрілювання ведуть у тому ж порядку, що і за допомогою далекоміра.

Якщо на пунктах СН вимірюють дирекційні кути цілі і розриву /ЦГР/, то коректури дальності і напрямки визначають за допомогою ПРК, ПУВ, МК або розрахунком, як при пристрілюванні з далекоміром.

Коректури дальності і напрямку розрахунком визначають при ПЗ для основного пункту СН менше 5-00.

Якщо на пунктах СН /при ПЗ<5-00 для найбільш зміщеного пункту СН/ вимірюють бічні відхилення розриву /ЦГР/ від цілі, то коректури дальності визначають за допомогою ПРК або розраховують по формулі:

де:

• Д_Л, Д_П - дальності до цілі в метрах із лівого і правого НП;

•  - кут засічки в поділках кутоміра;

• Л, П - Бічні відхилення розривів від цілі відповідно для лівого і правого СП із їхніми знаками /праворуч - "плюс", ліворуч - "мінус"/ у розподілах кутоміра. Коефіцієнти і розраховують з округленням до цілих чисел.

Коректури напрямку визначають за допомогою ПРК або розрахунком так само, як при пристрілюванні за допомогою далекоміра

 = (-)К_в К_К

ВИЗНАЧЕННЯ КОРЕКТУР ПРИ ПРИСТРІЛЮВАННІ ЗІ СПРЯЖЕНИМ СПОСТЕРЕЖЕННЯМ ЗА ДОПОМОГОЮ ПРК

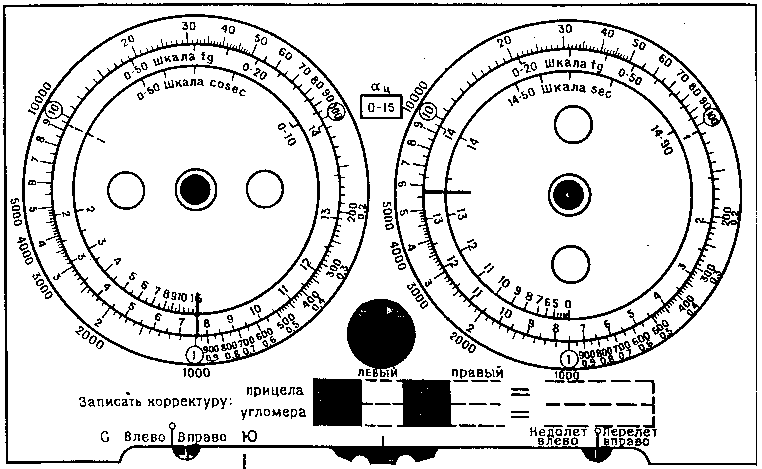

Прилад для розрахунку коректур (ПРК) дозволяє спростити і прискорити визначення коректур дальності і напрямки при пристрілюванні. Підготовка приладу до роботи полягає в нанесенні (за даними, знятими з карти або ПУО)

на лівий і правий прозорі круги міток Д и У, проти яких при рішенні задачі будуть зчитуватися величини коректур, і в установці на приладі необхідної схеми бойового порядку.

СХЕМА ПІДГОТОВКИ ПРИЛАДУ ДО ПРИСТРІЛЮВАННЯ ЗІ СПРЯЖЕНИМ СПОСТЕРЕЖЕННЯМ

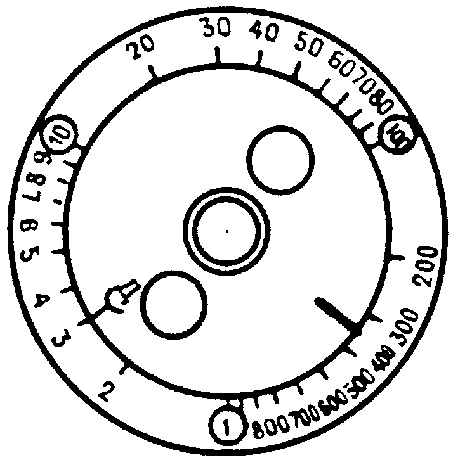

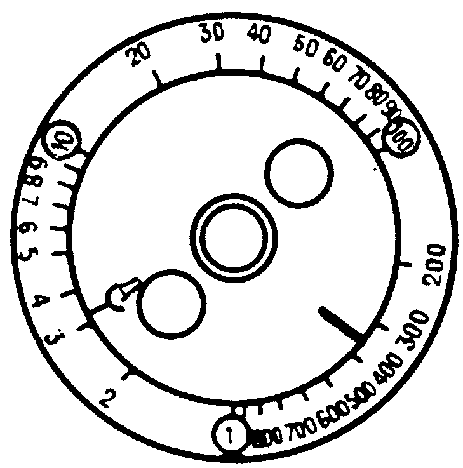

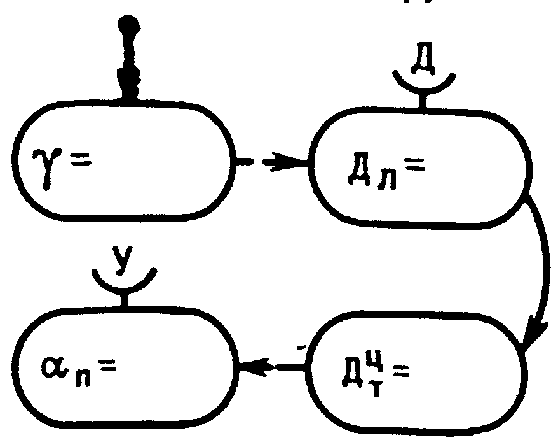

Підготовка лівого кола	Підготовка правого кола	Установка схеми бойового порядку

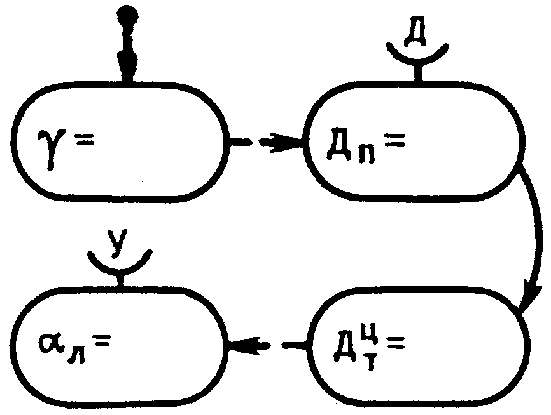

Розшифровка схеми:

	червоний покажчик кола сполучити з числом, записаним в овалі;
	— не збиваючи кола, проти числа, записаного в овалі, зробити олівцем мітку У або Д;
	— поворотом крута сполучити зроблену олівцем позначку з числом, записаним у нижньому овалі.

Підготовка лівого кола

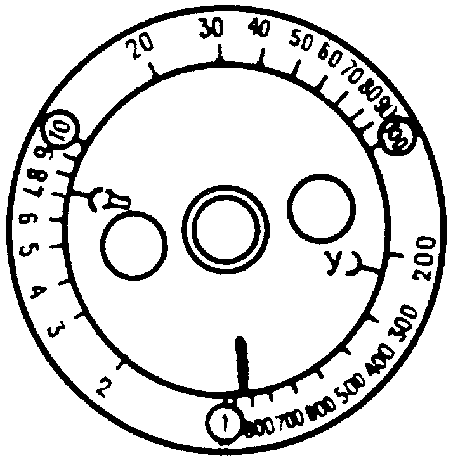

1. Червоний покажчик сполучають з величиною кута засічки γ = 3-50 (з числом «350» по шкалі чисел) і проти дальності спостереження лівого пункту сполученого спостереження ДЛ = 3000 м по шкалі чисел на колі наносять мітку Д.
2. Поворотом кола сполучають мітку Д с величиною топографічної дальності до цілі = 7500 м по шкалі чисел і проти величини кута = 2-20 (проти числа «220» по шкалі чисел) на колі наносять мітку У.

Підготовка правого кола

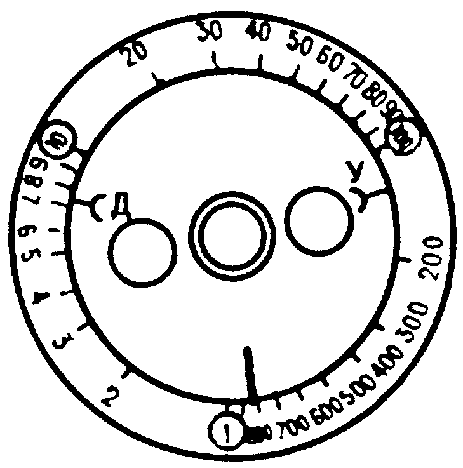

1. Червоний покажчик сполучають з величиною кута засічки γ = 3-50 (з числом «350» по шкалі чисел) і проти дальності спостереження правого пункту сполученого спостереження ДП = 3200 м по шкалі чисел на колі наносять мітку Д.
2. Поворотом кола сполучають мітку Д с величиною топографічної дальності до цілі = 7500 м по шкалі чисел і проти величини кута = 1-30 (проти числа «130» по шкалі чисел) на колі наносять мітку У. Після підготовки кіл у круглому вікні встановлюють схему - площина стрілянини між пунктами.

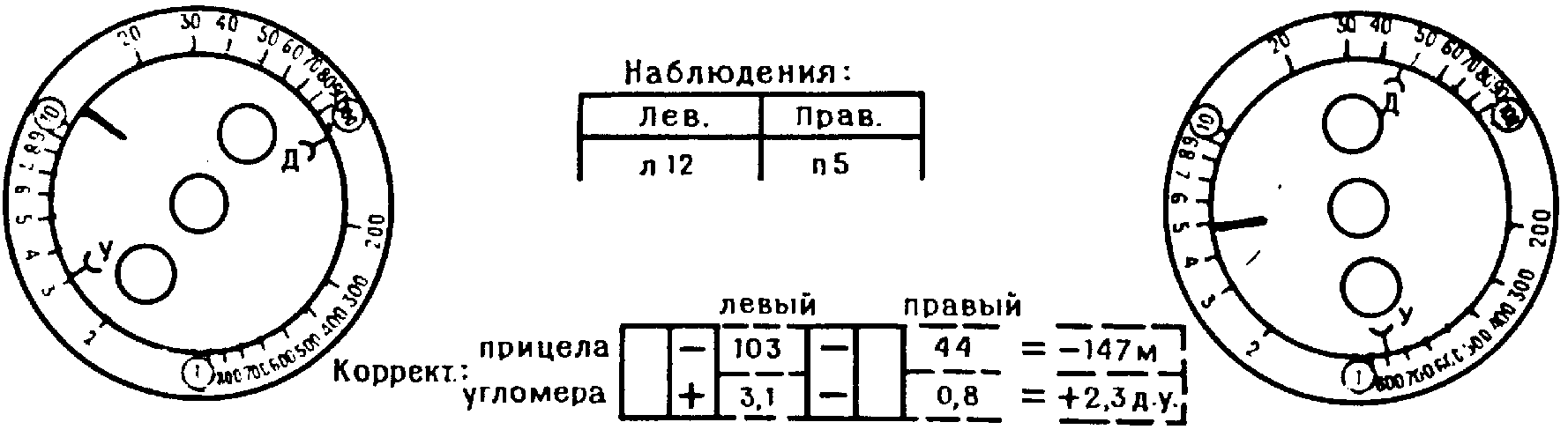

Перша коректура (по одиночному розриві)

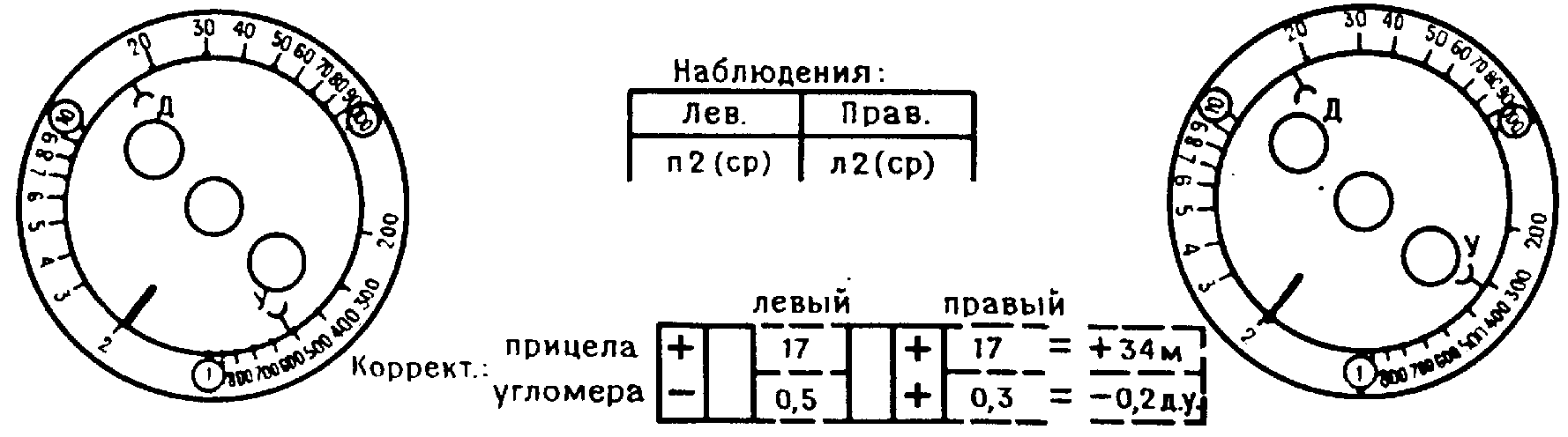

Друга коректура

Стрільбу на поразку, коректування вогню в ході стрільби на поразку здійснюють, у звичайному порядку

Постановка задачі начальнику СН:

а/якщо координати цілі зазначені в команді старшого начальника:

"Начальнику СН обслужити пристрілювання цілі 101-Й, піхота. Правому (α = 7-20, Д = 3150 м, лівому ( = 3-41, Д = 2890 м. Готовність доповісти".

б/ Якщо координати цілі визначаються СН, цілевказівки для пунктів СН даються від орієнтирів.

"Начальнику СН. Орієнтир 43-й ліворуч 11. вище 5 - установка ПТКР. Засікти. Обслужити пристрілювання цілі 102-й, установки ПТКР. Готовність доповісти".

Приклад 1

Батарея 122мм Г Д-30 зайняла бойовий порядок:

Вогнева позиція Х = 00060; У = 51840; h = 125м

В батареї розгорнути пункти спряженого спостереження

КСП лівий(основний) Х = 97040; У = 55750; h = 185м

КСП правий Х = 96220; У = 55215; h = 190м

α_ОН = 22-00.

Умови стрільби є близькими до табличних.

Ціль – піхота в траншеї – ціль 102 – в районі висоти „Плоска”, яка спостерігається під кутом 0-96, координати

Х = 94420; У= 58980; h = 145м. Подавити.

Рішення:

1. Визначаємо дані для подачі команди на вогневу позицію для відкриття вогню за допомогою ПУВ:

Контрольні дані: Д_Т^Ц = 9090м; ∂_Т^Ц = ОН – 0-60; ε_Ц = + 0-03.,

2. Визначаємо дані для настройці ПРК:

Д_П = 4180м, Д_Л = 4170, α_П = 2-15 α_Л = 0-10, площина стрільби проходе між пунктами СС, Кв = 0,5; КК = 0.

3. Визначаємо необхідний заряд для стрільби, приціл,

∆ Х тис, Вд.

По таблиці стрільби( наприклад ТС Г Д-30 вид №145 стор. 22) найменший заряд, якій нам дозволяє вести вогонь на цю дальність(9090м) і дає можливість для маневру вогнем – заряд другий .

По таблиці стрільби ( наприклад ТС Г Д-30 вид №145 стор. 58) визначаємо, що Приціл по шк.тис. = 515 тис., ∆ Х тис.= 8м, Вд = 21м.

4. Команда на вогневу позицію :” Дніпро стій! Ціль 102, піхота укрита, осколково-фугасним, підривник осколковий, заряд другий, шкала тисячних, приціл 515, Рівень 30-03, основний напрямок лівіше 0-60, третьому один снаряд вогонь!”

5. Постановка завдання начальнику спряженого спостереження:

„Начальнику спряженого спостереження обслужити пристрілювання цілі 102 – піхота в траншеї в районі висоти „Плоска” Х = 94420; У= 58980. Центр цілі – окреме дерево. Порядок доповіді спостережень – лівий ,правий.”

6. Підготувати ПРК згідно схеми:

Ліве коло:

Красну риску кола поставити на кут γ = 2-25 по шкалі чисел (друга з зовні шкала, зовнішня оцифровку, число 225), γ в нашому випадку дорівнює 2-35, тому що площина стрільби між пунктами γ = α_П + α_Л = 2-15 + 0-10 = 2-25.

Напроти Д_Л = 4170 (по шкалі чисел)ставимо на колі риску „Д”.

Повертаємо коло до суміщення риски „Д” з Д_т^ц = 9090 (по шкалі чисел), а напроти α_П = 2-10(по шкалі чисел 210) ставимо риску „У”

Перевірка: Красну риску на „1” – риска Д - „18,5”, риска „У”-435 по шкалі чисел.

Праве коло:

Красну риску кола поставити на кут γ = 2-25 по шкалі чисел (друга з зовні шкала, зовнішня оцифровку, число 225),

Напроти Д_П = 4180 (по шкалі чисел)ставимо на колі риску „Д”.

Повертаємо коло до суміщення риски „Д” з Д_т^ц = 9090 (по шкалі чисел), а напроти α_Л = 0-10 (по шкалі чисел 10) ставимо риску „У”

Перевірка: Красну риску на „1” – риска Д - „18,5”, риска „У”-20 по шкалі чисел.

Для визначення коректур розрахунком (при відсутності приладів)

= 4170/235 = 18; = 4180/235 = 18., Кв (для лівого (менш зміщеного) = Дк / Д_Т^Ц = 4170/9090 = 0,5;

КК= ПЗ/ 0,01Д_Т^Ц = 0-10/91 = 0-00

Після доповіді з вогневої позиції „Постріл”, попередити начальника спряженого спостереження про постріл.

Спостереження: „Лівий – ліво 3, Правий – ліво 8,”
