Прилад до роботи готовий. Порядок розрахунку коректур на прк:

Після пострілу отримано спостереження:

1. „Праворуч 20 переліт” , ( або при пристрілюванні з далекоміром „ Праворуч 20 переліт 200”

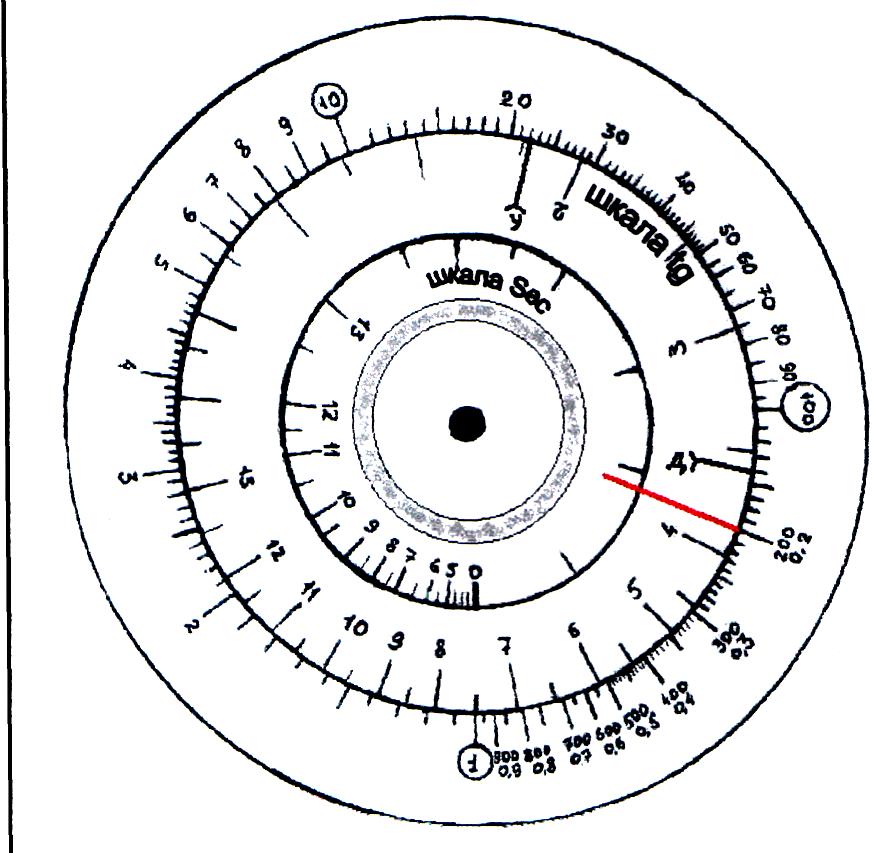

• на лівому колі ставимо красну риску на значення відхилення по напрямку по шкалі чисел(20) (рис1.10), на правому колі – красну риску напроти значення відхилення по дальності (200м) ( значення першої вилки(200м) при пристрілюванні по СЗР) по шкалі чисел.(рис1.11)

• Рухомі движки ставимо відповідно – лівий – знак відхилення по напрямку ( праворуч), правий – дальності ( переліт)

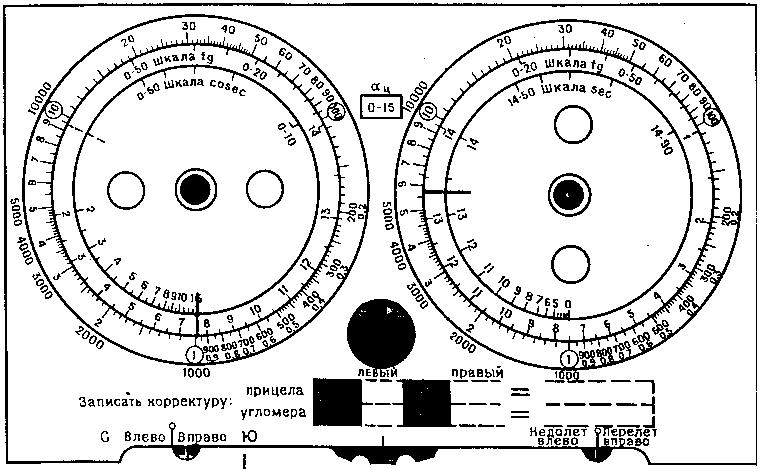

Рух движків Рисунок 1.9

Ліве коло

Праворуч 20

Праве коло:

Переліт 200 м

• Проти рисок „Д” і „У” правого і лівого кола визначаємо коректури дальності і напрямку які сумуємо і визначаємо готову коректуру в приціл і напрямок стрільби:

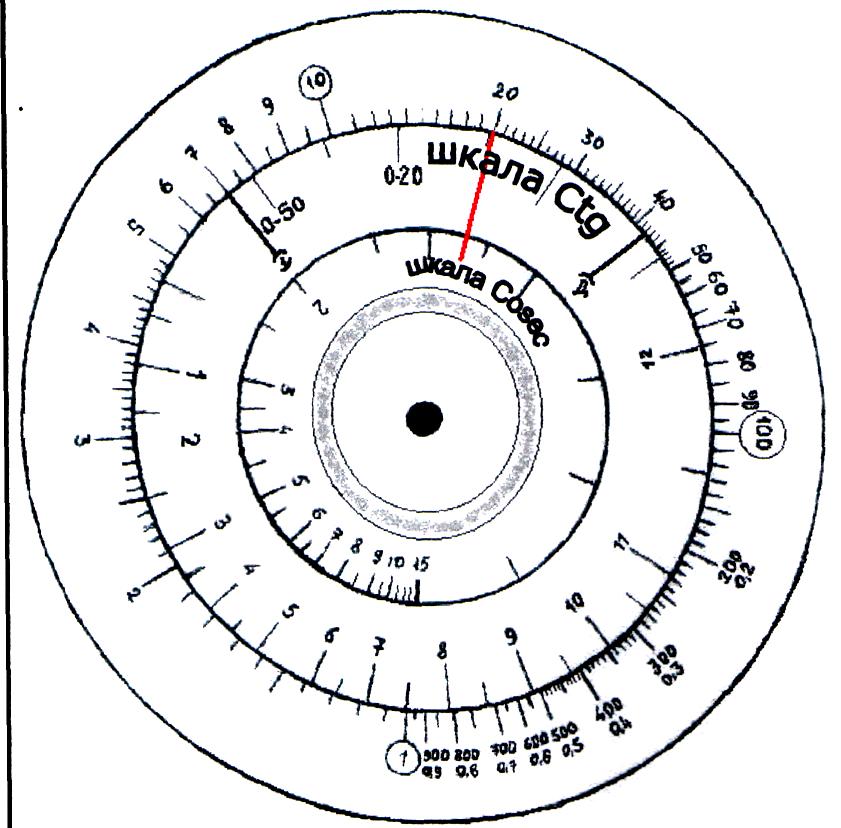

Ліве коло( рисунок 1.10):

Коректура в дальності + 42 м, в напрямку – 0-07 ( 7 тис.)( знаки коректур беремо з вікон рухомих движків ( див.рис 1.9)

Коректури з лівого кола Рисунок 1.11

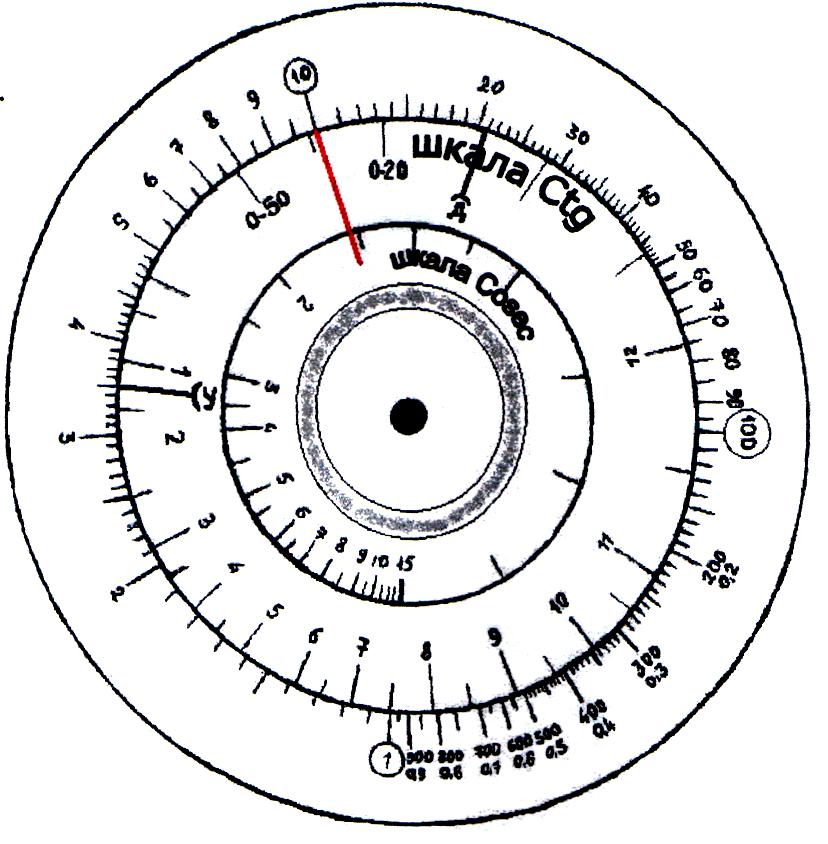

Праве коло ( рисунок 1.12)

Коректура в дальності -140 м, в напрямку – 0-22 ( 22 тис.)( знаки коректур беремо з вікон рухомих движків ( див.рис. 1.9)

Коректури з правого кола Рисунок 1.12

Загальна коректура : Коректура

Лівий Правий

Приціла + 42 м - 140м - 98м

Кутоміра - 7тис. - 22тис. -0-29

Отриману коректуру дальності для введення в приціл ділимо на

∆Х_тис ( ∆ Д/ ∆Х_тис) - ∆П = -98м / 20 = - 5,і подаємо команду на вогневу позицію ( див. умови завдання):

„ Приціл 289 (менше 5) , лівіше 0-29, Вогонь! ”

і продовжуємо пристрілювання цілі в звичайному порядку.

2. Отримавши спостереження по другому розриву діємо по аналогії:

„Праворуч 10 переліт 40 ” (рисунок 1.13)

положення лівого кола Рисунок 1.13

Праворуч 10 (П10)

Положення правого кола Рисунок 1.14

Переліт 40

Приціла

Коректура Лівий Правий

+21 м - 23м = -2м - П=0

Кутоміра

-З,Зтис -4,7тис= - 0-08 ∆∂ = - 0-08

Команда на ВП : „ Лівіше 0-08, по 2 снаряда швидким Вогонь!”

Задачи для самостійного рішення :

Задача № 1

Бойовий порядок батареї: /Позивний «Дніпро»/

ВП X = 53923;Y = 08300; h = 145; КCП Х = 57645;Y = 05470;

h = 150; _ОН= 1-00

Розраховані поправки для зар. Зм. на

6 км 8 км 10 км

168 м +256 м +320 м

-0-05 -0-07 -0-11

Завдати ГРП на лінійку дальностей ПУВ-9М.

Відповідь :"Контроль 1" "Контроль 2"

= 7170 = 7300

= ОН - 4-42 = ОН - 4-49

Орієнтир 41-й, праворуч 16, вище 3 - Спостережний. пункт. Подавити. До поразки залучити взвод. Засіб визначення установок - пристрілювання за допомогою далекоміра.

Дані від далекомірника:

_Ц = 8-00, Д = 4350, Е_Ц = -0-03

Контрольні дані:

= 6650 = ОН -0-40 = 6840 = ОН -0-45

ПС= 7-50 hц= 137 м Xтис=21 м ВП праворуч

Спостереження :

1. П28 4110

2. Л6 4288

3. П5 усе +

4. Л3 перевага „-”

Відповідь:

№ п/п	Команда	Пр		Рів		Дов		Спост
1	"Дніпро" Стій! стріляти 1-ому ВВ ц 101Я, НП, ОФ, пдр. оск., зар. Зм., шк. тис. віяло соср. 2-му 1сн Вогонь! Далекомірник! Обслужити пристрілювання ц. 101-й під маркою. Дальність по кожному розриву Засікти 1 розрив!	194		29-98		__ОН__ -0-45		П28 4110
2	Вогонь ! Далекомірник! Засікти 1 розрив!	206				+0-13		Л6 4288
3	Взводу 2 сн. швидкий Вогонь!	207				+0-09		П5 усе+
4	4 сн. Вогонь!	206				-0-08		Л3 ->+
5	Вогонь!					+0-04		Ціль подав- лена
6	Стій! Записати! ц 101Я, НП	206	29-98		__ОН__ -0-29		"Дон" я "Дніпро" стрільбу по цілі 101Й закінчив Витрата 32

Задача № 2

а/ Бойовий порядок батареї: /Позивний «Дніпро»/

/див. Задачу 1/

б/ Розраховані поправки для зар. Зм

/див. задачу 1/

в/ Орієнтир 42-й, ліворуч 52, вище 3 - позиція відділення, піхота відкрита Ф_Ц =0-25. Подавити. Залучити взвод. Засіб визначення установок - пристрілювання за допомогою далекоміра.

Дані від далекомірщіка:

_Ц = 7-80, Д = 3600, Е_Ц = -0-03

Контрольні дані:

= 6200 = ОН -1-30 = 6375 = ОН -1-35 ПЗ= 8-10

hц= 139 м

Xтис=22 м, ВП- праворуч.

Спостереження:

1. П22 3815

2. Л9 3555

3. П3 усе +

4. П2 перевага „-”

5. Ціль подавлена

Відповідь:

№ п/п	Команда	Пр	Рів	Дов	Спост
1	"Дніпро" Стій! стріляти 1-ому ВВ ц 102Я, піхота, ОФ, пдр оск., зар. Зм., шк. тис. 2-му 1сн Вогонь! Далекомірщік! Обслужити пристрі- лювання ц. 102-й під маркою. Дальність по кожному розриву Засікти 1 розрив!	173	29 -98	__ОН__ -1-35	П22 3815
2	Вогонь ! Далекомірщік! Засікти 1 розрив!	169 (170)		-0-35	Л9 3555
3	Взводу віяло 0-03, 2 сн. швидкий Вогонь!	170		+0-10	П3 усе+
4	4 сн. Вогонь!	168		-0-05	П2 ->+
5	Вогонь!	169		+0-02	Ціль подавлена
6	Стій! Записати! ц 102Я, Піхота	169	29 -98	__ОН__ -1-63	"Дон" я "Дніпро" стрільбу по цілі 102Й закінчив Витрата 32
