3.2.2. Приближенный расчет цикла Ренкина
Поскольку
удельный объем пара гораздо меньше, чем
удельный объем жидкости, то работа
насоса гораздо меньше работы турбины
и величиной работы насоса можно
пренебречь:
,
.
Тогда работа цикла приближенно равна
работе насоса,
,

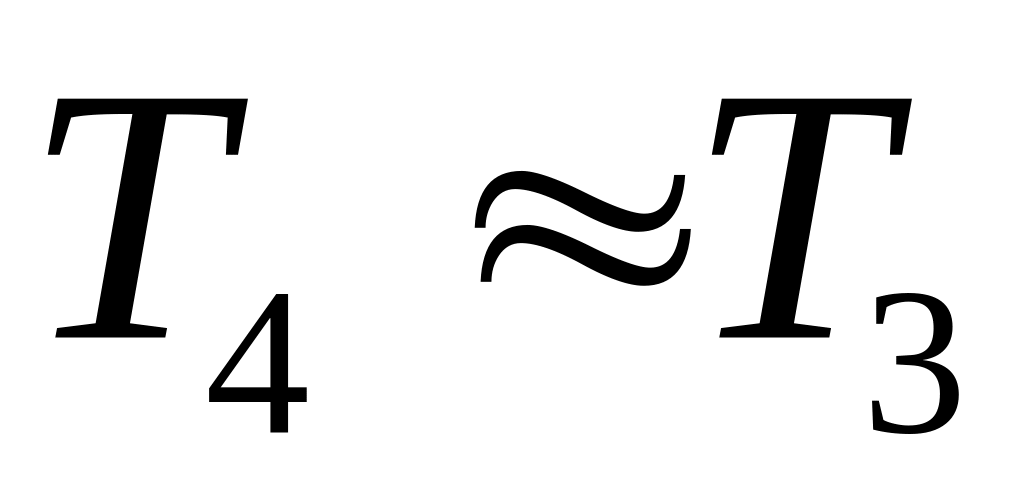

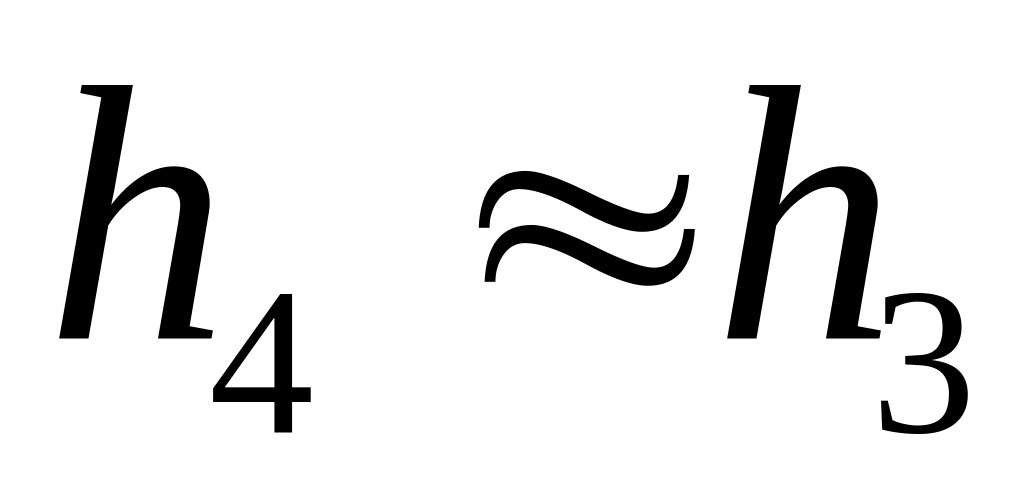

энтальпии и температуры в точках 3 и 4
совпадают,
,

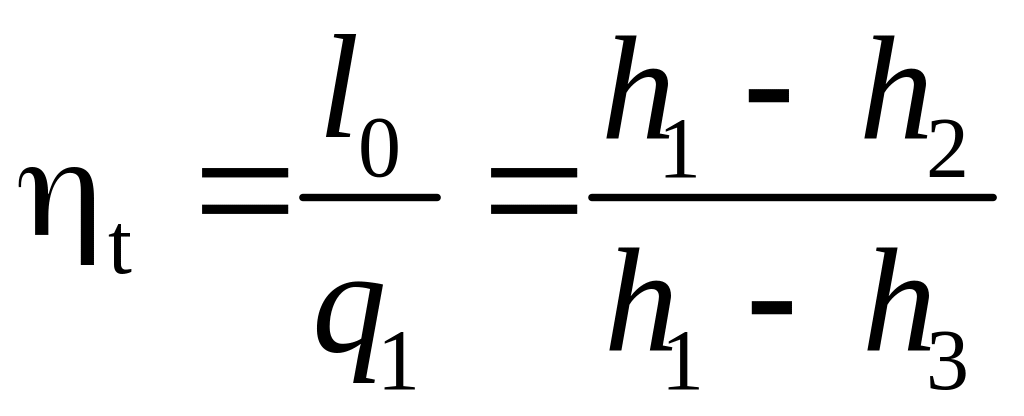

, и выражения для удельного количества
подведенной теплоты и термического КПД
принимают вид
,
.
Мощности и расходы
Расход пара D
Мощность
паротурбинной установки N

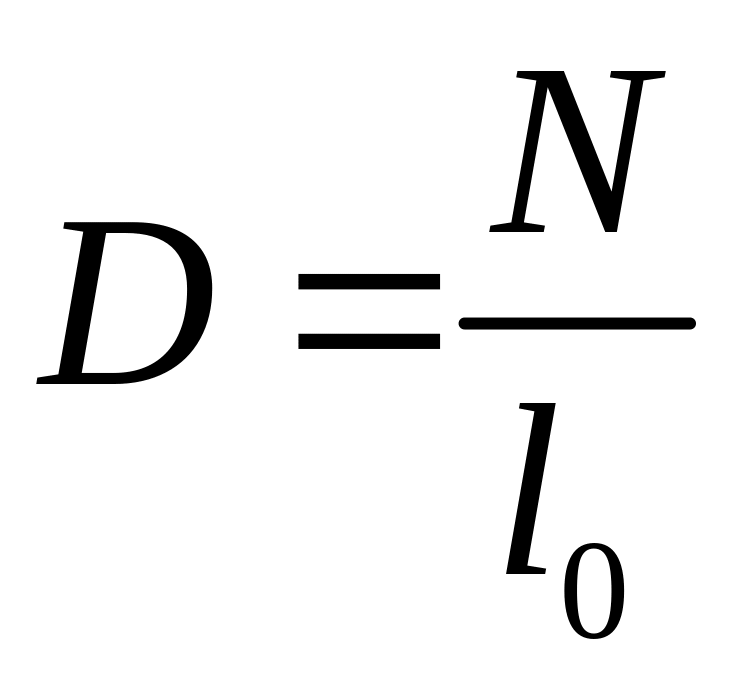

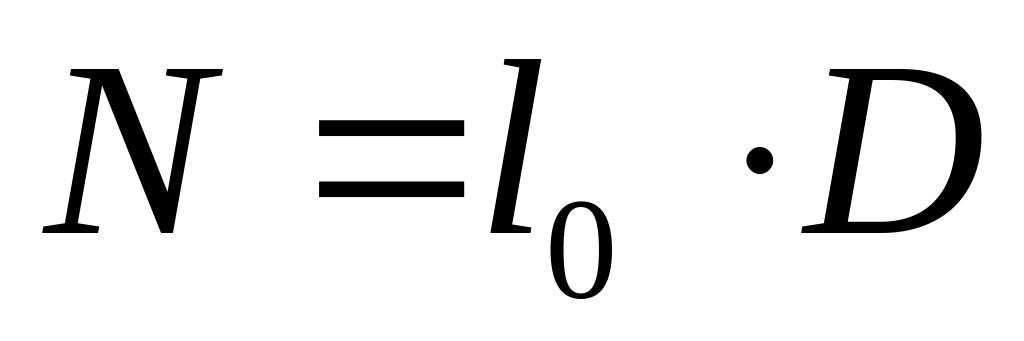

– это полная работа в единицу времени,
,
где D – расход рабочего тела (расход
пара). Тогда
,
кг/с.
Расход топлива B
При сжигании
топлива в котельной установке в единицу
времени выделяется количество теплоты,
равное
,
где
– теплотворная способность (удельная
теплота сгорания) топлива – количество
теплоты, выделяющееся при сгорании 1 кг
топлива, Дж/кг.
Часть этой
теплоты, равная
подводится к рабочему телу. Тогда расход
топлива равен
,
кг/с,
где
– КПД котельной установки.
Расход
охлаждающей воды в конденсаторе
Теплота, выделяющаяся при конденсации пара отводится охлаждающей водой, которая при этом нагревается на tВ. Тепловые потери в конденсаторе практически отсутствуют, поэтому количество теплоты, отводимое водой равно тепловой мощности конденсатора и расход охлаждающей воды равен
, кг/с,
где
– теплоемкость воды.
Лекция 6
3.2.3. Влияние параметров пара на термический кпд цикла Ренкина

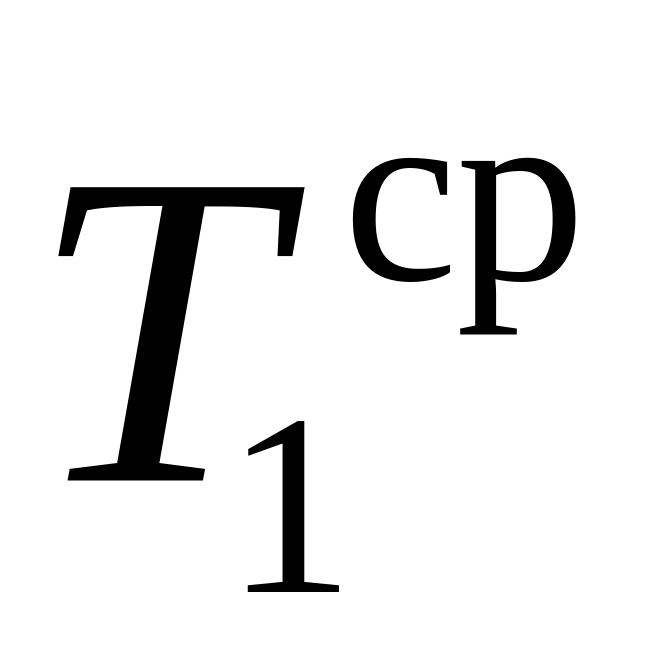

Анализ влияния параметров пара удобно выполнить графически при помощи T – s диаграммы, записав выражение для термического КПД через среднеинтегральные температуры:
.
Зависимость КПД от давления в конденсаторе p2.
При
увеличении давления пара p2
среднеинтегральная температура
,
увеличивается сильнее, чем
(рис.3.5), поэтому термический кпд с ростом
давления в конденсаторе уменьшается.
Уменьшение давления в конденсаторе с
целью увеличения термического КПД
ограничивается давлением насыщения
воды при температуре окружающей среды,
так как охлаждающая вода поступает в
конденсатор из окружающей среды. В
современных паротурбинных установках
p2 = 0.03…0,04 бар,
что соответствует температуре насыщения
24…28о С.
Зависимость КПД от температуры пара перед турбиной t1.
При неизменных p1 и p2 увеличение t1 приводит к росту t, так как повышается среднеинтегральная температура подвода теплоты (рис.3.6).

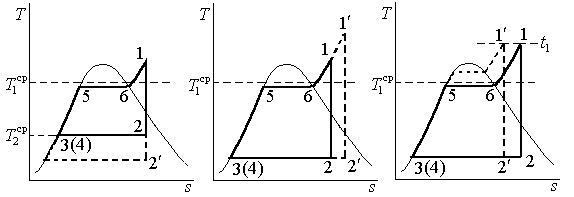

Рис.3.5 Рис.3.6 Рис.3.7
Зависимость КПД от давления в котельной установке p1.
Поскольку при увеличении давления p1 увеличивается температура насыщения, т.е., высота горизонтального участка, на котором подводится часть теплоты, но уменьшается длина этого участка, соответствующего парообразованию, то термический КПД может как увеличиваться, так и уменьшаться. (рис.3.7). Анализ показывает, что для параметров пара, характерных для современных паротурбинных установок увеличение давления p1 приводит к росту термического КПД t.
Каждый из рассмотренных способов имеет свои достоинства и недостатки. Увеличение влажности пара на последних ступенях турбины (в конце процесса расширения пара) приводит к увеличению потерь и более интенсивному износу лопаток турбины. Поэтому увеличение температуры пара перед турбиной t1 является положительным фактором, а увеличение давления в котельной установке p1 и уменьшение давления в конденсаторе p2 – отрицательным. Кроме того, увеличение p1 увеличивает материалоемкость и габариты установки.
В настоящее время давления пара перед турбиной составляют p1=240…300 бар, температуры t1=545…600° С. Дальнейшее повышение параметров ограничивается свойствами конструкционных материалов.
