1. При последовательном соединении потребителей

Схема 1. Схема измерения напряжения и силы тока при последовательном

соединении потребителей

Таблица 19

Результаты исследований цепей постоянного тока при последовательном соединении потребителей

№ изм.	Значения величин постоянного тока				Расчеты
	измеренные			расчетные
	U,в	I, мА	Rизм, кОм	Rрасч, кОм
1.
2.
3.

2. При смешанном соединении потребителей

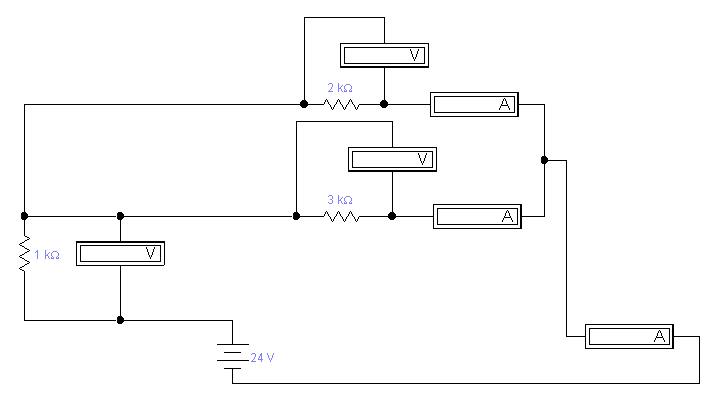

С хема 2. Схема измерения напряжения и силы тока при смешанном соединении

потребителей.

Таблица 19а

Результаты исследований цепей постоянного тока при смешанном соединении потребителей

№ изм.	Значения величин постоянного тока				Расчеты
	измеренные			расчетные
	U,в	I, мА	Rизм, кОм	Rрасч, кОм
1.
2.
3.

Здание 2. Измерение электрических величин с помощью осциллографов.

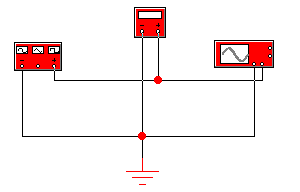

Схема 3. Схема соединения генератора сигналов с осциллографом.

Таблица 20

№ п/п	Значение напряжения, снятое с осциллографа	Показание комбинированного прибора	Расчетное значение величины напряжения	Выводы
1.

Величина расчетного действительного значения напряжения определяется по формуле: ,

где Uа – амплитудное значение напряжения, измеренное комбинированным

прибором.

Задание 3. Проверка исправности электротехнических устройств

3.1. Проверка исправности кабеля

Таблица 21

Результаты проверки исправности кабеля

Проверка целостности жил		Проверка между корпусом разъема и жилами			Проверка между жилами
№ контактов	состояние	№№ контактов	Величины	Размерность		№ контактов	Величины	Размерность
1-1		А				А-В
2-2		В				А-С
3-3		С				В-С
