1. Последовательность выполнения работы

1. Изучить конструкции угломеров с нониусом.

2. Вписать в таблицу 14 назначение, устройство и метрологи­ческие характеристики угломеров.

Таблица 14

Характеристики угломеров с нониусом

Тип угломера	Назначение	Устройство	Диапазон измерения d, град		Цена деления
					Основная шкала, град	Нониус, мин
			Наружная	Внутренняя
УТ
УН
УО-2

3. Измерить углы деталей три раза и определить среднее арифметическое значение каждого из них.

4. Результаты измерений записать в табл. 15 и сделать вывод о качестве деталей.

Таблица 15

Результаты измерений угломерами

Вид детали	Номинальный угол с отклонением, град	Действительный угол, град	Заключение о годности

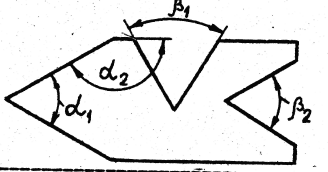

Деталь 1: Угловой шаблон	α1 = 600±30/
	α2 = 1500±10
	β1= 600±30/
	β2= 600±30/
Деталь 2: Упорный центр	α1= 600±2/
	α2 = 1026/

Примечание: детали для измерений могут иметь другую форму.

2. Характеристика угломеров с нониусом

Отечественной промышленностью выпускаются угломеры трех типов: транспортирные УТ, универсальные УН и оптические УО-2. Шкала нониуса угломеров подобна шкале нониуса штангенинструмента. Различие состоит лишь в том, что в шкалах угломеров используются не линейные, а угловые единицы.

Измерение рассмотренными угломерами производится путем наложения измерительных поверхностей прибора на поверхности детали без просвета.

Задание выдал_________________ Задание проверил _______________________

Задание выполнил _____________Задание принял _________________________

Лабораторная работа № 9

Измерение напряжения, силы тока и формы

электрических величин

1. Цель работы

1. Иметь навыки проведения измерений напряжения, силы тока, сопротивления и формы электрических сигналов, определения неисправностей электротехнических устройств электроизмерительными приборами.

2. Уметь обрабатывать полученные данные, анализировать результаты и делать выводы о проделанной работе.

2. Лабораторное оборудование

1. Лабораторный стенд.

2. Комбинированный прибор Ц4315 Пределы измерений: ток от 0 – 2,5А; напряжение от 0 до 1000В; сопротивление от 0 до 1000 кОм; класс точности – 2,5.

3. Осциллограф.

4. Мегометр М4100/1. Пределы измерения: сопротивление от 0 до «» класс точности – 1,0.

5. Схема №1, схема №2.

6. Компьютер со специальным программным обеспечением.

7. Мультимедийный плеер.

3. Задания и порядок выполнения работы

Задание 1. Измерение токов, напряжений, сопротивлений с помощью ЭИП.
