Висновки

1. Профілі зубів з нульовим та від'ємним значеннями коефіцієнтів зміщення мають підріз ножки зубу, тому їх не можна застосовувати для виготовлення коліс.

2. У профілі зуба колеса з додатним значеннями коефіцієнту зміщення підріз зуба відсутній, тому цей профіль можна застосовувати для виробництва.

Лабораторна робота № 5

ЗРІВНОВАЖУВАННЯ РОТОРА З ВІДОМИМ РОЗТАШУВАННЯМ НЕВРІВНОВАЖЕНИХ МАС

Ціль роботи: Ознайомлення з методикою балансування жорсткіх роторів на стадії проектування.

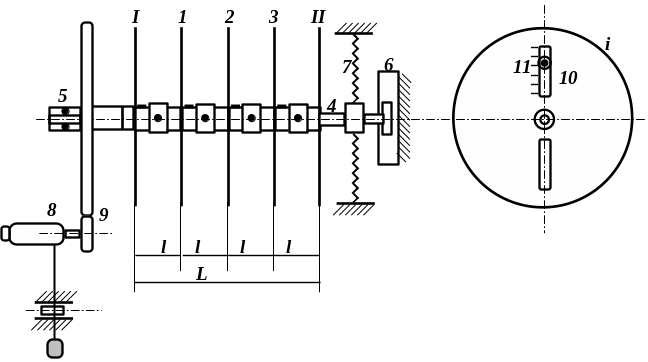

Для проведення роботи використовується установка (рис.1), що складається з ротора 4, який установлено у жорсткій опорі 5 і каретці 6, пружно закріпленої у горизонтальному напрямку 7. Привод ротора виконується від електродвигуна 8 за допомогою фрикційної передачі 9.

Рис. 1. Модель механізму з відомим розташуванням неврівноважених мас

Вихідні дані наведено в таблиці 1. Стовпці, позначені римськими цифрами І і ІІ, заповнюються за результатами розрахунків. Значення мас і радиусів до всіх варіантів однакові. Значення кутів установлення неврівноважених мас у площинахдисків моделі ротора визначаються за наступними залежностями:

; ; .

Таблиця 1

Параметр	Позначення	Розмірність	Площини розміщення мас
			І	1	2	3	ІІ
Маса	m	г		30	50	20
Радіус	r	мм		50	75	80
Кут		град

Розрахунки параметрів зрівноважування ротора

1. Розраховуються дисбаланси неврівноважених мас:

D₁ = m₁r₁ = = гмм; D₂ = m₂r₂ = = гмм;

D₃ = m₃r₃ = = гмм;

2. Розрахуємо складові дисбалансів, що врівноважують мас:

у площині диска I:

• 0,75 = гмм;

• = 0,5 = гмм;

• 0,25 = гмм;

у площині диска II:

• 0,25 = гмм;

• 0,5 = гмм;

• 0,75 = гмм.

3. Проекції дисбалансів, що врівноважують мас:

у площині диска I:

• гмм;

• гмм;

у площині диска II:

• гмм;

• гмм.

4. Повні величини дисбалансів, що врівноважують мас:

• = = гмм;

• = = гмм.

5. Кутові координати розташування мас, що врівноважують:

у площині диска I^:

• ;

• .

6. Вибираються значення мас, що врівноважують, з існуючого комплекту (10; 20; 40; 50; 60; 70 г): mi = г; m_IІ = г.

7. Радіуси розміщення мас, що врівноважують, на дисках повинні перебувати в межах 45(90мм:

= ––––––––––––– = мм; = –––––––––––– = мм.

Результати розрахунків вносяться у відповідні графи таблиці 1. Далі виконується графічна перевірка аналітичного розрахунків. Із цією метою будуються відповідні векторні багатокутники дисбалансів в обох площинах, що врівноважують (мал. 2,3).

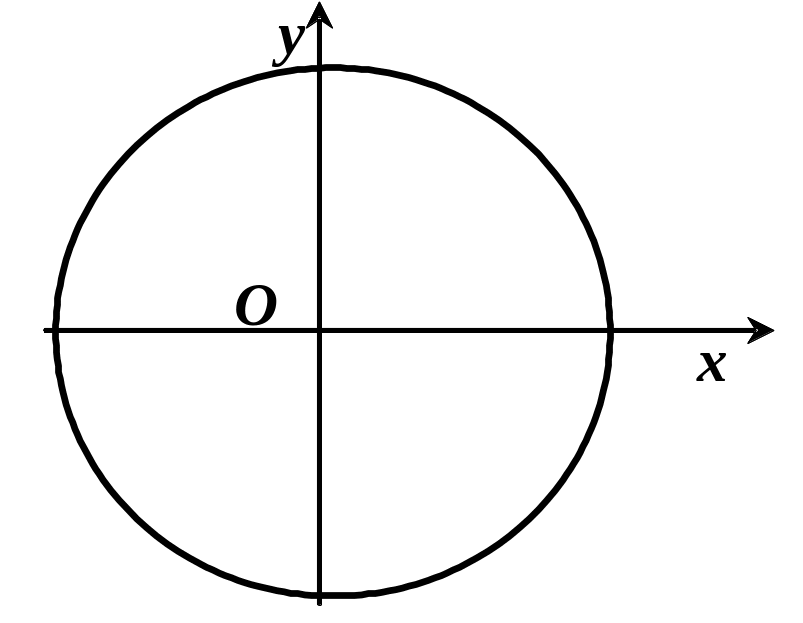

Рис.2,а. Розташування векторів дисбалансів мас у площині диска І	Рис.2,б. Векторний багатокутник дисбалансів у площині диска І
Рис.3,а. Розташування векторів дисбалансів мас у площині диска ІІ	Рис.3,б. Векторний багатокутник дисбалансів у площині диска ІІ

Остаточна перевірка виконується при випробуванні роторної моделі (рис.1). Вірогідність проведених розрахунків підтверджується підписом викладача.

Викладач ____________________________

(підпис)
