Контрольные вопросы и задания
1. Изобразить схему включения ОУ в инвертирующем усилителе.
2. Какова полярность входного напряжения Uвх инвертирующего усилителя по сравнению с выходным напряжением Uвых?
3. Какие компоненты схемы определяют коэффициент усиления по напряжению инвертирующего усилителя? Записать формулу для определения коэффициента усиления.
4. Какова величина коэффициента усиления при Roc = 100 кОм и Rвх = 10 кОм?
5. Какие утверждения можно сделать относительно влияния сопротивлений в цепи обратной связи и нагрузки на характеристики усилителя?
4.4. Лабораторная работа № 10 Неинвертирующий усилитель на оу
Цель работы: изучение усилительных свойств неинвертирующих усилителей на ОУ, исследование влияния сопротивления в цепи обратной связи ОУ на коэффициент усиления.
Общие сведения
В операционном усилителе без инвертирования входное и выходное напряжения имеют одинаковую полярность, то есть фазовый сдвиг по напряжению равен 0°.
Как показано на принципиальной схеме рис. 9, входное напряжение подается на неинвертирующий вход. В диапазоне модуляции разность потенциалов между двумя входами равна 0. Коэффициент усиления К вычисляется по формуле:
К = Uвых / Uвх = 1+ Roc / Rвх.

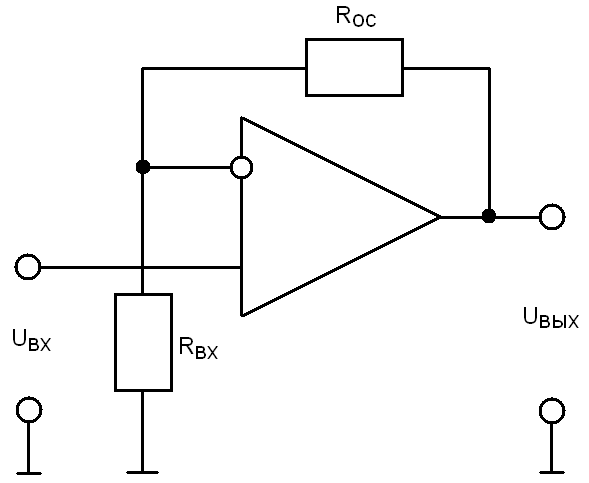

Рис. 9. Схема неинвертирующего усилителя
Выполнение лабораторной работы
Подготовка к работе.
Изучить соответствующую теоретическую часть данного раздела.
Рассчитать коэффициент усиления усилителя для Roc = 10 кОм, 22 кОм, 47 кОм.
Построить предполагаемые зависимости выходного напряжения усилителя от входного для разных сопротивлений в цепи обратной связи ОУ.
Практическое выполнение работы.
Соберите неинвертирующий усилитель по схеме рис. 10. Используя мультиметр, измерьте выходное напряжение Uвых при различных значениях сопротивления отрицательной обратной связи Roc и входного напряжения Uвх согласно табл. 3.

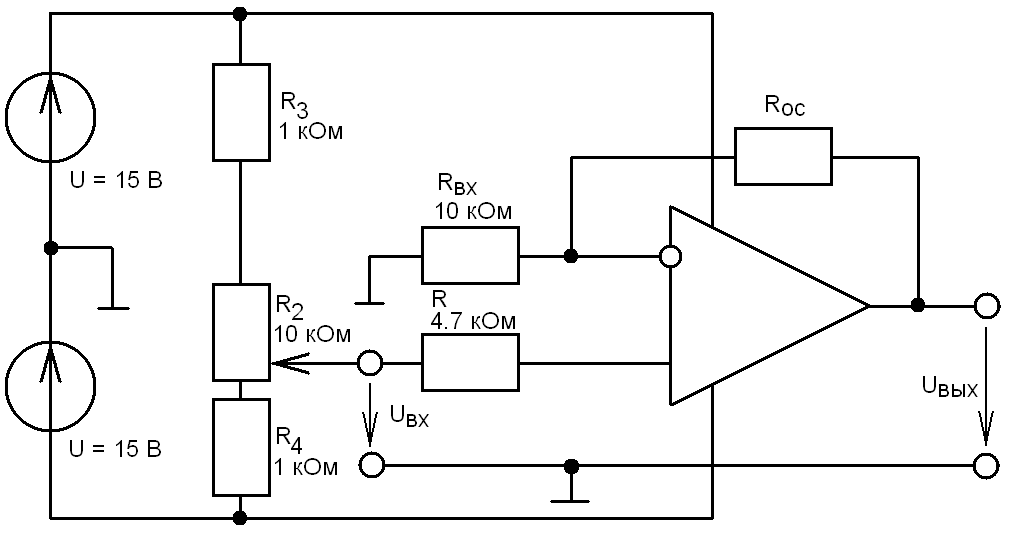

Рис. 10. Схема для исследования характеристик
неинвертирующего усилителя
Занесите результаты измерений в табл. 3. На графике постройте зависимости выходного напряжения Uвых от входного напряжения Uвх при различных сопротивлениях отрицательной обратной связи Roc.
Таблица 3
Uвх, В |
-10 |
-8 |
-6 |
-4 |
-2 |
0 |
2 |
4 |
6 |
8 |
10 |
Uвых при Roc = 10 кОм |
|
|
|
|
|
|
|
|
|
|
|
Uвых при Roc = 22 кОм |
|
|
|
|
|
|
|
|
|
|
|
Uвых при Roc = 47 кОм |
|
|
|
|
|
|
|
|
|
|
|
