Типы протоколов обмена информацией в сетях
Протокол — правило, по которому происходит обмен информацией.
Различают протокол установки связи и протокол обмена.
Возможны следующие основные типы протоколов: дуплексные (данные от источника к приемнику передаются в двух направлениях), полудуплексные (данные передаются в любом направлении, но по очереди) и симплексные (данные передаются только в одном направлении).
По способам разделения информационных каналов во времени можно обозначить два способа: синхронный и асинхронный. Синхронная передача отличается большой скоростью, так как передаваемая информация пересылается большими информационными блоками, и отдельные фрагменты выделяются специальными символами. Асинхронная передача подразумевает передачу каждого байта информации, снабженного стартовыми и стоповыми битами.
Сведения об организации вычислительных сетей

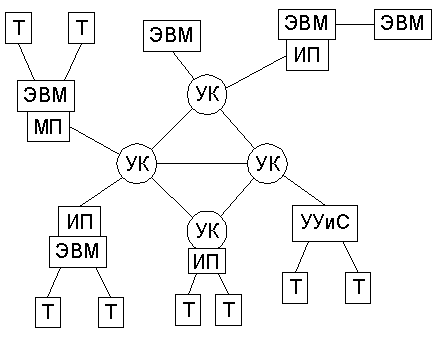

Сети средств вычислительной техники различаются между собой по двум основным признакам: функциональному назначению (информационные, вычислительные, информационно-вычислительные) и территориальной расположенностью (локальные, региональные, глобальные, корпоративные).
УК — узел коммутации.
ИП — интерфейсный процессор.
Т — терминал.
УУиС — узел управления и связи.
По методам передачи данных в сетях отличаются следующие методы:
Коммутация каналов.
Коммутация сообщений.
Коммутация пакетов сообщений.
По топологии различаются следующие типы сетей:
Общая шина.
Token Ring — кольцо.
Звезда.
Древовидная система.
Некоторые типы интерфейсов
MIL1553 — алгоритм последовательно-параллельного интерфейса.
В этом стандарте унифицированы следующие виды сообщений: от контроллера к оконечному устройству, от оконечного устройства к контроллеру, от оконечного устройства к оконечному устройству. Слова, которые используются в данном стандарте, имеют 20 разрядов двоичного кода, причем все слова делятся на командные, информационные и ответные. Во всех типах слов последний, 20-й разряд — проверка на четность.
Алгоритм работы:
При передаче информации вначале контроллер передает командное слово на прием информации, затем исследует определенное количество (от 1 до 16) информационных слов. Оконечное устройство после приема формирует ответное слово. При передаче информации от оконечного устройства к оконечному устройству контроллер формирует два последовательных командных слова: устройству А на прием информации и устройству Б на прием информации.
Форматы слов для организации сообщений
Используются 3 вида слов: командные, информационные, ответные слова. Алгоритм обмена информации в последовательном интерфейсе:
Контроллер передает командное слово, обеспечивающее установление связи между определенным источником информации и ее приемником.
Передается от 1 до 16 информационных слов.
После приема информации приемник дает ответное слово, процедура обмена информацией закончена.
Формат любого из слов состоит из 20 двоичных разрядов.
Первые 3 разряда в информационном, командном и ответном словах используются для передачи сигнала синхронизации в середине 2-го разряда. В командном слове первые 5 разрядов используются для сброса оконечного устройства по адресу, который пересылается в 5 разрядах. Следующий разряд — признак командного слова. Следующие 5 разрядов используются либо для передачи количества информационных слов в сообщении, либо для обозначения кода команды управления. Последний разряд — проверка на четность.
В информационном слове 16 разрядов — информация.
В ответном слове первые 5 разрядов — адрес оконечного устройства, 1 следующий разряд — запрос на обслуживание. Следующий разряд — подсистема занята. Следующий разряд — устройство принимает на себя функции контроллера. Следующие 5 разрядов — резерв, не используются. Следующие 2 разряда служат для инициализации неисправности оконечного устройства.
Сообщения от контроллера к устройству передаются без пауз, интервал между последним информационным словом и ответным словом составляет 10-5 секунд.
