6. Указания мер безопасности
6.1. При эксплуатации и испытаниях устройств должны соблюдаться требования "Правил безопасности при производстве, применении, хранении и транспортировании хлора" (ПБХ-93).
6.2. Для обеспечения безопасности НЕДОПУСТИМО:
- производить работы по устранению неисправности устройства при наличии давления рабочей среды в нем;
- использовать устройство при значениях рабочих параметров, превышающих указанные в настоящей инструкции.
6.3. К обслуживанию устройства допускается персонал, изучивший инструкцию и правила по технике безопасности и прошедший аттестацию.
7. Перечень возможных неисправностей
Возможные неисправности и методы их устранения приведены в таблице.
неисправность |
причина |
способ устранения |
Не достигается полная герметичность между фланцем колпака и контейнером |
повреждена резьба тяг, забоины на фланце |
заменить анкерную тягу устранить забоины напильником или произвести проточку рабочей поверхности фланца |
8. Техническое обслуживание устройства
8.1. Во время эксплуатации следует производить периодические осмотры и испытания на прочность в сроки, установленные графиком, в зависимости от режима использования устройства, но не реже:
- внешний осмотр, особенно состояния резьб - перед каждым использованием устройства;
- испытания на прочность - один раз через каждые 12 месяцев;
- контроль толщины обечайки и днища - один раз в 2 года.
Контроль толщины производится любым неразрушающим методом контроля. Допускается производить этот контроль с помощью прямого измерения штангельциркулем и нутромером.
8.2. После каждого использования производить смазку резьбовых соединений, ключей и рабочей поверхности фланца смазкой ЦИАТИМ 221ГОСТ 9533-80.
8.3. Периодически по мере необходимости производить окраску устройства краской масляной МА-15 или МА-25 по ГОСТ 1053-71 или аналогичной.
8.4. Общий срок службы изделия не должен превышать 1000 циклов нагружения давлением, включая периодические испытания.
Приложение 13
Устройство для эвакуации хлора из аварийных баллонов
1. Эвакуация хлора из аварийных баллонов проводится с помощью специального устройства (см. рис. 21), обеспечивающего безопасность персонала.
2. Устройство используется для сверления корпусов аварийных баллонов с неисправной арматурой (не выкручивается вентиль или обломан шток вентиля) в условиях, предупреждающих выброс хлора в атмосферу и обеспечивающих отвод хлора в поглотительную емкость.
3. Обслуживание данного устройства может быть поручено лицам, достигшим 18-летнего возраста, прошедшим инструктаж и имеющим на руках не просроченное удостоверение на право работы с хлорными баллонами.
4. Установка представляет собой металлическую камеру, которая с помощью прокладки и специального хомута герметично крепится на цилиндрической обечайке баллона. Камера имеет отверстие для сверления с сальниковым уплотнением и штуцер для отвода хлора из баллона.
Герметичность установки при работе обеспечивается подтяжкой сальникового уплотнения с помощью накидной гайки.
5. Сверление баллона осуществляется ручной электрической дрелью. Работающие должны иметь изолирующие средства индивидуальной защиты органов дыхания и кожи от поражения хлором, одеты в резиновые перчатки и стоять во время сверления на резиновом коврике. По окончанию сверления с помощью накидной гайки осуществляется окончательная подтяжка сальникового уплотнения и герметизация камеры, после чего дрель снимается со сверла.
6. Отвод хлора из баллона осуществляется через боковой штуцер камеры установки, который соединен с емкостью, содержащей щелочной раствор (конц. NaOH = 200 г/л) в количестве, достаточном для нейтрализации содержимого одного или более баллонов с хлором. Реакция проходит по следующему уравнению:
Сl2 + 2NaOH = NaCl + NaOCl + Н2O
Сверло 2300-2453 ГОСТ 10902-77

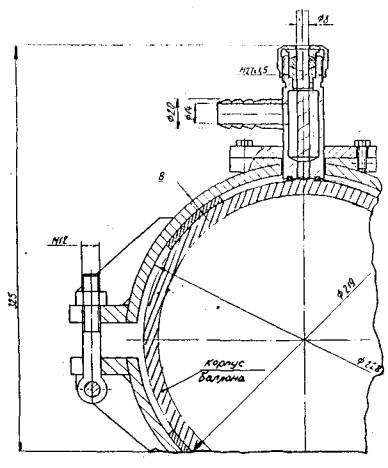

Рис. 21. Устройство для эвакуации хлора из аварийных баллонов
Подача хлора в емкость с поглотительным раствором осуществляется через барботер, позволяющий равномерно распределить хлор по всему объему щелочного раствора.
7. Стравливание хлора из баллона продолжается до полного прекращения его выделения, после чего устройство демонтируется.
8. При эвакуации хлора из баллона не допускается установка на сбросной хлорной линии вентилей или иных запирающих устройств.
Разработчик техдокументации ПО "Химическая безопасность".
