10. Правила хранения
Условия хранения кантователя должны соответствовать гр. 4 (Ж2) ГОСТ 15150-69.
Приложение 12
Устройство для аварийной эвакуации хлора из дефектных контейнеров
1. Назначение, принцип действия, область применения
1.1. Устройство для аварийной эвакуации хлора из дефектных контейнеров (далее - устройство или "колпак") предназначено для эвакуации хлора в газообразном состоянии из контейнеров емкостью по 1000 кг жидкого хлора, имеющих неисправные вентили или не плотности в соединениях его частей (фланца с корпусом, вентиля с фланцем, сальника вентиля).
Разработаны два типоразмера устройства: одно применительно к контейнеру Рузаевского завода (И61 0565.000 СБ), другое - применительно к контейнеру польского производства (И61 0564.000.СБ). Конструктивно оба устройства абсолютно идентичны и отличаются только присоединительными размерами.
1.2. Устройство (см. рис. 20) представляет собой герметичный цилиндр 4 с днищем 6 на одном торце и фланцем 3 на другом, одеваемый на верхнюю (вентильную) часть контейнера и прижимаемый с помощью трех анкерных тяг 11 и гаек 10 к корпусу контейнера 1 через резиновую прокладку 2. Ключ 8 с воротком служит для вывертывания неисправного вентиля из фланца контейнера (в этом случае ключ одевается на корпус вентиля) или для открытия вентиля (в этом случае ключ одевается на маховик вентиля). Анкерные тяги закрепляются за вырезы (окна) в защитной юбке контейнера. Выделяющийся из контейнера хлоргаз попадает во внутреннее пространство устройства и через отводящий патрубок 5 эвакуируется либо в систему подачи хлора потребителям, либо направляется на поглощение в санитарную колонну. Патрубок 7 служит для подсоединения манометра.
1.3. Условия эксплуатации устройства:
- температура окружающей среды - от минус 20 до + 40°С;
- относительная влажность воздуха - до 90% при температуре 25°С;
- максимальное рабочее давление во внутренней полости устройства - не более 0,45 МПа.
1.4. Область применения
Контейнеры емкостью на 1000 кг жидкого хлора производства Рузаевского завода и польского производства.
2. Технические данные
2.1. Рабочая среда - газообразный хлор.
2.2. Температура рабочей среды - от минус 30 до + 25°С.
2.3. Рабочее давление во внутренней полости - 0,45 МПа.
2.4. Габаритные размеры - 535×440×385 мм - Рузаевский
- 500×440×390 мм - польский
2.5. Масса устройства - 30 кг.

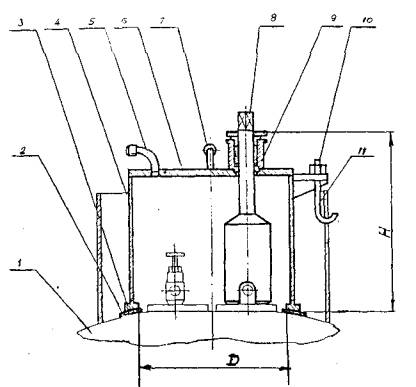

Рис. 20. Устройство для эвакуации хлора из дефектных контейнеров
И61-0564.000 H = 390 mm D = 306 mm
И61-0565.000 H = 385 mm D = 340 mm
1. Корпус контейнера 2. Уплотнительная прокладка 3. Фланец 4. Обечайка 5. Отводящий патрубок 6. Днище 7. Патрубок для манометра 8. Ключ 9. Сальниковая камера 10. Гайка 11. Анкерная тяга
3. Состав комплекта устройства
Устройство включает в себя (см. рис. 20):
- корпус с днищем и фланцем;
- анкерные тяги с гайками (3 шт.);
- ключ (два типоразмера);
- вороток;
- прокладка уплотнительная;
- техническое описание и инструкцию по эксплуатации;
- паспорт.
4. Материалы
Материалы основных деталей устройства приведены в таблице.
Наименование деталей |
Материал |
Обечайка, днище |
ст. 3 ГОСТ 14637-79 |
Анкерные тяги, фланец |
ст. 20 ГОСТ 1050-88 |
Ключ |
ст. 20X13 ГОСТ 4543-71, ст. 20 |
Патрубки |
ст. 20 ГОСТ 8733-87 |
Сальник |
АФТ ГОСТ 5152-84 |
