3. Технические данные
3.1. Грузоподъемность 1600 кГ
3.2. Диаметр блока 230 мм
3.3. Момент опрокидывания контейнера, максимальный ~ 600 кГм
3.4 Момент торможения блока кантователя 0-38 кГм
3.5. Канат гибкий стальной 11-ЛК-Р-160 ГОСТ 2688-80 (диаметр 11 мм, разрывное усилие 64,15 КН)
3.6. Масса кантователя 95 кГ
Примечание: Допускается применение каната 11-ТЛК-О по ГОСТ 3079-80 или 11-ЛК-РО по ГОСТ 7668-80.
4. Состав и устройство кантователя
4.1. В состав " кантователя контейнера" входят:
- блок;
- канат;
- подвеска крюка;
- канат вспомогательный.
4.2. Блок представляет собой сборочную конструкцию из двух параллельных щек, между которыми располагается: канатный блок на валу; тормозное устройство, состоящее из колодки, упора, рессоры. Усилие поджатия колодки регулируется затяжкой болта М20.
Верхняя часть блока заканчивается проушиной для подвески его на крюке подъемного крана.
4.3. Канат с одной стороны заделан на коуш, второй конец, свободный, охватывает втулку подвески крюка и удерживается стандартными зажимами.
После окончательной подгонки длины каната зажимы могут быть заменены на коуш.
Канат имеет регулируемый упор, ограничивающий угол поворота контейнера в процессе кантовки его из вертикального положения в горизонтальное.
Канат состоит из двух параллельно смонтированных строп, каждая из которых рассчитана на полную нагрузку от веса контейнера.
4.4. Подвеска крюка состоит из крюка-карабина, вилки, серьги и деталей, соединяющих их в одну сборочную единицу.
4.5. Канат вспомогательный предназначен для фиксации контейнера с блоком при переводе контейнера из горизонтального положения в вертикальное, а также при переносе изделия на вертикальной подвеске (см. рис. 18).
Рис. 18. Схема строповки контейнера при вертикальном положении изделия.
1 - блок; 2 - канат; 3 - канат вспомогательный; 4 - подвеска крюка; 5 - контейнер
Канат с одной стороны заделан на коуш, второй конец - свободный - соединяется с подвеской крюка и удерживается стандартными зажимами. После окончательной подтопки длины каната зажимы могут быть заменены на коуш.
5. Испытания кантователя после изготовления
5.1. Испытания кантователя после изготовления должно производиться в соответствии с "Правилами устройства и безопасной эксплуатации грузоподъемных кранов" в части требований к съемным грузозахватным приспособлениям.
5.2. Статические испытания осуществляются подъемом груза, рапного 1,25Gmax = 2000 кГ на высоту 200-300 мм с выдержкой в течение 10 мин. Не допускаются остаточные деформации, вытяжки каналов, трещины и другие повреждения. Испытания проводятся дважды: в вертикальном положении контейнера (рис. 18) и горизонтальном (рис. 19).
В качестве груза при испытании может быть использован типовой контейнер Рузаевского завода или польского производства (вес порожнего контейнера 540-560 кГ), который заливается полностью водой (1000 л). Дополнительно на контейнер монтируется приспособление для испытаний (вес приспособления 355 кГ), а также груз весом около 100 кГ.

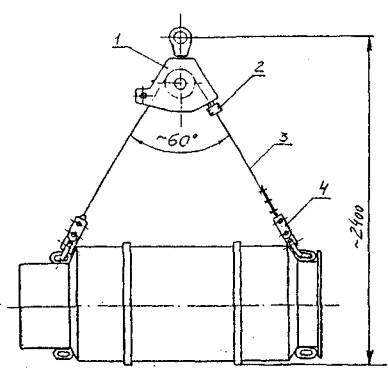

Рис. 19. Схема строповки контейнера при горизонтальном положении изделия.
1 - блок; 2 - упор; 3 - канат; 4 - подвеска крюка;
5.3. Динамические испытания грузом, равным 1,1 Gmax = 1760 кГ.
Контейнер заливается водой примерно на 85% (850 л) от объема и на него монтируется приспособление для испытаний. В итоге вес контейнера с водой и приспособлением составляет около 1760 кГ.
На вертикально установленный контейнер монтируется кантователь и осуществляется подъем контейнера с переводом его в горизонтальное положение, после чего контейнер опускается на опору.
Поворот контейнера из вертикального положения в горизонтальное должен быть плавным, без заеданий и рывков. Проверяется действие механизмов и тормоза. Испытания проводятся три раза.
