Коллекторно-шланговые системы (кшс) для локального отсоса хлора
Коллекторно-шланговые системы (КШС) предназначены для локального отсоса хлора при аварийных разгерметизациях технологических емкостей и трубопроводов (через прокладки, сальники, свищи и т.п.), узлов слива-налива хлора в железнодорожные цистерны, налива хлора в контейнеры и на танковых складах. Поглощение хлора после КШС предусмотрено в существующих на производствах санитарных колоннах, к которым и подсоединяются коллекторно-шланговые системы.
Системы (см. рис. 15) отличаются друг от друга по конструктивным элементам, зоне обслуживания и состоят из воздухоприемника для отсоса хлора, гибких шлангов, коллектора и вентилятора.
Воздухоприемная воронка поворачивается на угол 110 °С от оси воздуховода в любой плоскости и снабжена защитной сеткой, кольцевой ручкой и заслонкой для регулирования расхода воздуха.
Система снабжается высококачественными гибкими армированными шлангами на основе полихлорвинила и стеклопластика диаметром 60-160 мм. Уникальную гибкость конструкции обеспечивают используемые шарикоподшипниковые и фрикционные соединения.
КШС работает следующим образом.
Отсасываемая хлоровоздушная смесь через воздухоприемник, гибкие шланги и коллектор забирается вентилятором и направляется на очистку в существующую санитарную колонну, оттуда - на выхлоп.
Технические характеристики КШС
Количество отсасываемой хлоровоздушной смеси, м3/час |
1000÷5000 |
Концетрация хлора в воздухе |
не регламентируется |
Температура хлоровоздушной смеси, °С |
≤50 |
Обслуживаемая зона, м |
2÷7 |
В качестве воздухоприемнпка и гибких шлангов используются различные варианты вытяжных устройств (см. рис. 14).
Коллекторно-шланговые системы КШС проектируются и изготавливаются по индивидуальным заказам ПО "Химическая безопасность".

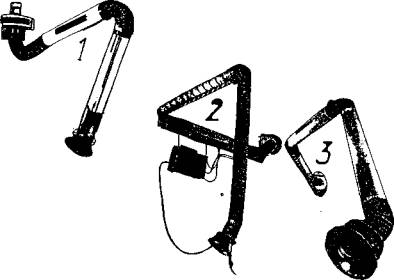

Рис. 15. Образцы вытяжных устройств
1. Гибкий местный отсос; Rmax = 2÷4 м 2. Консольно-поворотный кран с телескопическим гибким шлангом; имеет пульт управления; Rmax = 3÷8 м 3. Сверхгибкий местный отсос с консольно-поворотным механизмом; Rmax = 4÷8,8 м
Приложение 9
Устройство для изоляции аварийного контейнера
1. Устройство предназначено для организованного сброса хлоргаза в систему его нейтрализации (абсорбер, адсорбер) при размещении в нем аварийного контейнера с жидким хлором (в случае появления не устраняемой утечки хлора из его корпуса или вентиля).
2. Применение устройства допускается при утечке газообразного или жидкого хлора через отверстие в корпусе контейнера (в т.ч. из-под бандажного обруча), из неисправного вентиля или в случае отрыва запорного вентиля.
Применение устройства при разрушении или возникновении угрозы разрушения контейнера не допускается.
Использование устройства для хранения аварийного контейнера не допускается.
3. Устройство (см. рис. 16) представляет собой герметичную цилиндрическую камеру (футляр) с плоской крышкой, снабженную штуцерами для отведения газообразного хлора и продувки камеры сжатым воздухом. Высота цилиндрической обечайки камеры - 2400 мм, внутренний диаметр - 1300 мм. Для удобства загрузки аварийного контейнера в камеру и обслуживания устройства оно заглубляется при монтаже на 1700 мм ниже уровня пола. Крышка камеры закреплена на обечайке с помощью осевого крепления и свободно перемещается в вертикальной плоскости.
Рис. 16. Устройство для изоляции аварийного контейнера
4. Герметичность камеры достигается за счет прижимного усилия во фланцевом соединении крышки и обечайки, снабженном кольцевой прокладкой. Прижимное усилие создается тремя расположенными по окружности верхней части обечайки поворотными рычагами с эксцентриковыми кулачками; со стороны осевого крепления крышки прижимное усилие создается весом помещенного на штанге груза-противовеса.
5. Открывание и закрывание крышки камеры производится вручную. С целью ускорения и облегчения процесса предусмотрено использование закрепленного на высокой штанге груза, уравновешивающего вес крышки относительно осп вращения. Груз закрепляется па штанге болтом в таком положении, при котором крышку можно поднимать и перемещать не прилагая значительных усилий. При открывании камеры поворотные рычаги поднимаются и освобождают выступающие детали крышки от действия прижимных механизмов. Крышку поднимают, взявшись за скобы-рукоятки.
При закрывании камеры действия производятся в обратном порядке.
6. Устройство находится в помещении склада контейнеров с жидким хлором в положении "закрыто", с подключенными линиями сжатого воздуха и газообразного хлора с закрытыми вентилями.
Для транспортировки и помещения аварийного контейнера в камеру над ней устанавливается кран-балка с электроталью или другое подъемное устройство.
7. При обнаружении выделения хлора из контейнера проводятся следующие операции:
7.1. Открывается крышка устройства и запорный вентиль на сбросной хлорной линии.
7.2. Контейнер закрепляется на подъемном устройстве, транспортируется к отверстию рабочей камеры и опускается внутрь.
7.3. Крышка устройства опускается и запирается поворотными рычагами.
8. В устройстве диаметр отборного штуцера составляет 150 мм.
Избыточное давление в футляре при истечении хлора на должно превышать 0,05 МПа. Давление в камере контролируется по манометру, установленному на крышке в резьбовом штуцере.
При удалении хлора из газящего аварийного контейнера, помещенного в камеру (футляр) устройства, установка вентилей или иных запирающих устройств на линии сброса хлоргаза не допускается.
9. Операции по обезвреживанию аварийного контейнера ведутся при включенной аварийной вентиляции.
При проведении аварийных работ производственный персонал должен использовать изолирующие средства индивидуальной защиты (см.Приложение 2).
После завершения выделения хлора из аварийного контейнера устройство продувается сжатым воздухом с направлением отходящего воздуха в систему очистки. Затем камера открывается и извлекается контейнер. Камера промывается водой и сушится воздухом, после чего проверяется исправность механизмов и герметичность фланцевого соединения. Затем устройство приводится в исходное положение.
Обслуживание устройства может быть поручено лицам, достигшим 18-летнего возраста, прошедшим инструктаж по настоящей инструкции, имеющим на руках не просроченное удостоверение на право работы с хлорным контейнером.
