1. Насосная. 2. Резервуар. 3. Напорный трубопровод. 4. Стационарный рассеиватель.

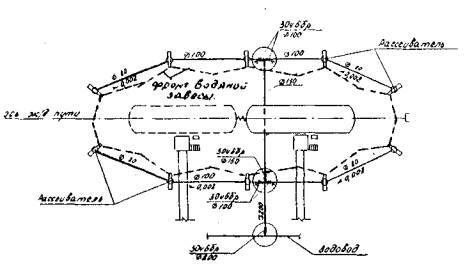

Рис. 11. Схема локализации хлорной волны на участке отстоя железнодорожных цистерн с жидким хлором

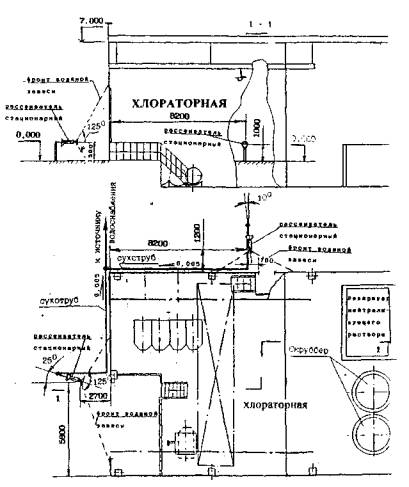

Рис. 12. Схема установки стационарных рассеивателей на контейнерном складе хлора

Приложение 6

Передвижная установка для локального отсоса и поглощения хлора ппх-1

Передвижная установка ППХ-1 (см. рис. 13) предназначена для локального отсоса и поглощения аварийных выбросов хлора при разгерметизации аппаратов, трубопроводов и арматуры на объектах, производящих либо использующих хлор.

Установка обеспечивает улавливание газообразного хлора в течение нормируемого времени 300 секунд. При превышении этого времени установка должна быть подключена к стационарной аварийной системе поглощения хлора для исключения проскока и выброса хлора в рабочее помещение.

Установка снабжена четырьмя обрезиненными колесами и легко управляется одним аппаратчиком с помощью ручки, расположенной на корпусе. Фиксирование положения установки в рабочем режиме достигается при помощи упоров на малых колесах.

Гибкий местный отсос свободно фиксируется у места разгерметизации с помощью ручки. Вентилятор отсасывает загрязненный хлором воздух, который направляется на очистку в кассету, заполненную активированным углем марки СКТ-3. Очищенный от хлора воздух поступает в помещение цеха. После каждого включения адсорбера насадку из активированного угля необходимо регенерировать раствором кальцинированной соды. Регенерация проводится до 10 раз, после чего насадка заменяется.

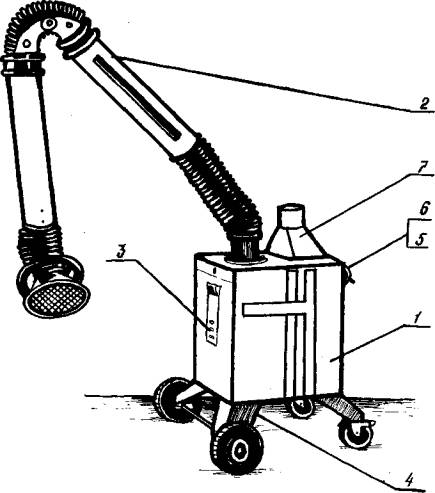

Рис. 13. Передвижная установка для локального отсоса и поглощения хлора (ППХ-1).

1. Корпус с колесами. 2. Гибкий местный отсос. 3. Сменная кассета. 4. Вентилятор. 5. Магнитный пускатель. 6. Кабель с вилкой. 7. Выходной штуцер.

Технические характеристики

Производительность по отсасываемой хлоро-воздушной смеси, м3/час	до 460
Концентрация хлора в воздухе:
на входе, мг/м3(% об)	не ограничена
на выходе, мг/м3	< 1
Насыпной вес насадки (уголь марки СКТ-3), г/см3	0,5-0,55
Средний размер частиц насадки, мм	~ 2
Количество поглощаемого хлора до начала проскока, кг	~ 5
Радиус зоны обслуживания, м	2
Диаметр гибкого местного отсоса, мм	160
Угол поворота гибкого местного отсоса, град	360
Напор вентилятора, мм в.ст	до 250
Мощность однофазового электродвигателя, Квт	0,4-1,5
Напряжение, вольт	220
Габариты установки (без гибкого отсоса):
высота, мм	1165
длина, мм	1340
ширина, мм	900
Вес установки, кг	до 150
Длина электрокабеля, м	15

Приложение 7

Устройство для устранения утечки хлора из предохранительного клапана

Устройство (см. рис. 14) предназначено для устранения утечки хлора из выходного патрубка предохранительного клапана.

Оно содержит узел герметизации и узел поджатия.

Узел герметизации включает в себя заглушающий металлический фланец и уплотнительную прокладку выполненную из паронита, фторопласта или другого хлоростойкого материала.

Узел поджатия состоит из рукоятки и винтового штока с прижимной бобышкой.

Устранение утечки хлора достигается прижатием заглушающего фланца с уплотнительной прокладкой к выходному патрубку предохранительного клапана при вращении с помощью рукоятки винтового штока по часовой стрелке.

После установки и поджатия заглушающего фланца с прокладкой к выходному патрубку предохранительного клапана необходимо, с помощью тампона смоченного аммиачной водой убедиться в отсутствии утечки хлора.

Работы по устранению утечки хлора из предохранительного клапана необходимо проводить в изолирующих средствах индивидуальной защиты (см. Приложение 2).

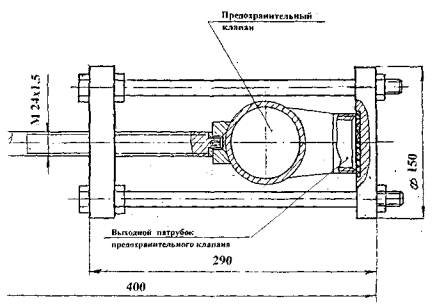

Рис. 14. Устройство для устранения утечки хлора из предохранительного клапана
