Технические средства для создания защитной водяной завесы

Для создания защитной водяной завесы используются стационарно устанавливаемые и переносные распылительные устройства - рассеиватели (см. рис. 8 и 9), разработанные ПО "Химическая безопасность".

Основными деталями распылителя являются ствол и отражательный диск. Вода, поступающая с большой скоростью из ствола рассеивателя, ударяется об отражательный диск и расходится от него веером, создавая тонко распыленное облако, диаметр распыла которого, в зависимости от напора воды, составляет 8-12 метров.

Минимально допустимое давление воды в сети стационарной системы защитной водяной завесы зависит от конкретных характеристик защищаемого объекта и может составлять 0,3÷0,6 Мпа, а соответствующий расход воды через один распылитель - 4÷8 л/с.

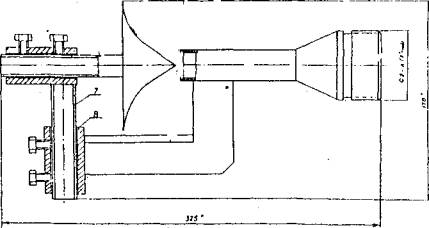

Рис. 8. Стационарное распылительное устройство

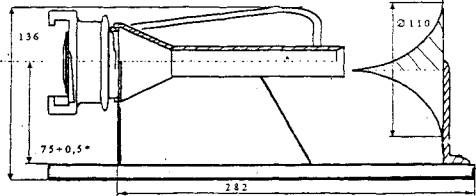

Рис. 9. Переносное распылительное устройство

Стационарно устанавливаемые распылители могут комплектоваться отражательными дисками трех типов: конусными или в форме полукубического параболоида (с углом раскрытия водяной струи 125°) и в форме полукубического параболоида (с углом раскрытия водяной струи близким к 180°). Выбор отражательного диска и рабочих параметров системы локализации хлорной волны определяются специализированной организацией в зависимости от конкретных условий на защищаемом объекте.

Стационарные распылители устанавливаются по периметру защищаемого объекта, в местах, где возможен выход хлорного облака. Распылители с углом раскрытия водяной струи 180° устанавливаются на прямолинейных участках защитной завесы, а с углом раскрытия водяной струи 125° - на углах контура или для защиты локального участка: ворот, дверей и т.п.

С целью точной фокусировки факела распыла на защищаемое место, отражательный конусный диск 1 (см. рис. 8) имеет три степени свободы относительно среза сопла 3: смещение вверх-вниз (за счет осевого перемещения вала 7 в направляющей 8), вперед-назад (за счет осевого перемещения вала 5 в направляющей 6) и угловое перемещение (за счет поворота вала 7 в направляющей 8).

Присоединение распылителя к водопроводу осуществляется через резьбовую муфту (2" труб).

Переносные распылители (см. рис. 9) применяются для создания защитной водяной завесы на локальных участках, например, на площадках перегрузки затаренного жидкого хлора, на межцеховых трубопроводах, для локализации выбросов хлора на транспорте и на других хлорных объектах, не оборудованных стационарной системой. Кроме того, переносные рапылители используются также для создания второго фронта водяной завесы в тех местах, где наблюдается прорыв хлорной волны через первый фронт защиты, образуемый с помощью стационарно установленных распылителей.

Переносные распылители могут присоединяться как к наружным сетям водопровода, так и к пожарным машинам, которые выезжают с запасом воды. Ствол переносного распылителя имеет пожарный байонетный затвор для присоединения к рукаву от пожарного гидранта или автомобиля (напор воды не менее 0,3 МПа, расход воды через 1 распылитель - 4 л/с).

При создании защитной водяной завесы на открытой площадке распылители устанавливаются на расстоянии (8-10) м друг от друга для создания единого фронта водяного заслона и на расстоянии 5-8 м от объекта.

Рекомендуемые схемы организации защитной водяной завесы на различных объектах представлены на рис. 10-12.

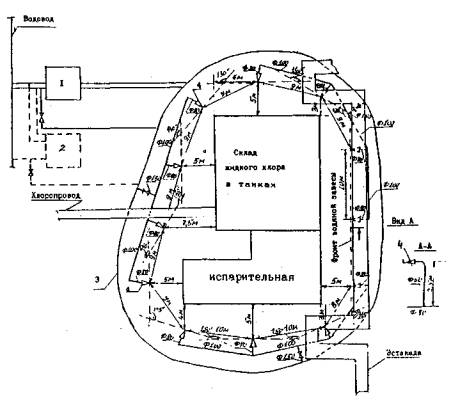

Рис. 10. Принципиальная схема установки водяных завес на складе жидкого хлора в танках.
