Магнитный захват герметизирующий типа "консоль"
Магнитный захват предназначен для герметизации мест утечки жидких и газообразных сред, в том числе хлора, из сосудов и трубопроводов диаметром не менее 400 мм.
1. Технические параметры.
1.1. |
Материал стенки сосуда (трубопровода) |
- ст. углеродистая |
1.2. |
Диаметр отверстия повреждения |
|
|
в стенке сосуда (трубопровода): |
|
|
- на гладкой цилиндрической поверхности |
- до 7 мм; |
|
- на сварном шве |
- до 5 мм |
1.3. |
Максимальное давление газа, при котором |
|
|
проводится герметизация |
- до 2,0 МПа (20 ати) |
1.4. |
Рабочая температура: |
|
|
- окружающей среды |
- от минус 40 до +40 °С; |
|
- рабочей среды |
- от минус 40 до +40 °С. |
1.5. |
Максимальное усилие притягивания магнита |
|
|
к стенке сосуда (трубопровода) |
- до 250 кГ |
1.6. |
Габаритные размеры |
- 210×115×60 мм |
1.7. |
Масса |
- 2,8 кГ |
2. Материал основных деталей
2.1. |
Уплотнитель |
- резина фторкаучуковая СКФ-26 или 32 (ТМКЩ-10 ГОСТ 7338-90) |
2.2. |
Магниты |
- специальный магнитный порошок спрессованый |
2.3. |
Рабочая рамка |
-ст.12Х18Н10Т |
2.4. |
Центральная корпусная часть |
- БрАЖ-9-4 |
3. Конструкция
Устройство и основные узлы захвата показаны на рис. 7. Нижняя часть магнита 4 является неподвижной, а верхняя часть 5 имеет возможность вращаться вокруг центральной оси (стяжного болта), при этом одна половина верхней части и одна половина нижней части окрашены в серый цвет; другие половины окрашены в красный цвет. При повороте (вращении) верхней части магнита в положение, когда на одной стороне окажутся верхняя и нижняя части его, окрашенные в разные цвета, происходит "обнуление" магнита, т.е. усилие прилипания магнита к стенке сосуда (трубопровода) близко к нулевому значению. При повороте верхней части магнита 5 до совмещения одинаково окрашенных верхней и нижней частей магнита, возникает притягивающая сила до 250 кГ к стенке сосуда (трубопровода). В этом положении вращением винта 1 проводится прижатие резинового уплотнителя 2 к отверстию повреждения (свищу) до полной герметизации.
Изготовитель: совместное производство фирмы "ТЭМП" и ПО "Химическая безопасность".

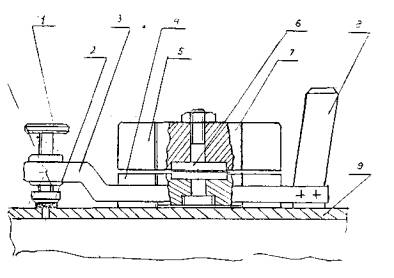

Рис. 7. Магнитный захват герметизирующий типа "Консоль".
1. Нажимной болт. 2. Резиновый уплотнитель. 3. Рабочая рамка. 4. Нижняя часть магнита. 5. Верхняя (поворотная) часть магнита. 6. Опорный подшипник. 7. Центральная корпусная часть 8. Рукоятка. 9. Стенка сосуда с повреждением (свищем).
