3. Инструменты и приспособления

3.1. Комплект гаечных ключей (под все размеры крепежных соединений).

3.2. Ключи газовые.

3.3. Слесарный инструмент (молоток, зубило, ножовка с запасом полотен, дрель с набором сверл, напильники, нож монтажный).

3.4. Бандажное устройство (для устранения течи из танка, цистерны).

3.5. Заглушки стальные (с паронитовыми прокладками) под все диаметры фланцевых соединений трубопроводов.

3.6. Лист паронита толщиной 3-5 мм размером 500×500 мм.

3.7. Деревянные или свинцовые пробки конусной формы (диаметром от 5 до 20 мм).

3.8. Лист свинца толщиной 5 мм размером 200×200 мм.

3.9. Набор болтов и гаек под все виды крепежный соединений.

3.10. Хомуты с прокладками и крепежными соединениями под все диаметры трубопроводов хлора.

3.11. Резина листовая толщиной 3-5 мм размером 300×400 мм.

3.12. Проволока стальная (отожженная) диаметром 3-5 мм (15 м).

3.13. Секатор для резки арматурной проволоки.

3.14. Сальниковая набивка (асбест прографиченный) для вентилей.

3.15. Фонарь аккумуляторный типа "Кузбасс", "Украина", СГВ-2 или других типов во взрывобезопасном исполнении.

3.16. Устройства для создания защитной водяной завесы (см. Приложение 5).

3.17. Передвижные установки для отсоса и поглощения хлора (см. Приложение 7).

3.18. Магнитный захват герметизирующий типа "Консоль" (см. Приложение 4).

3.19. Полимерные хлоростойкие покрывала, оболочки с системой реконденсации газообразного хлора (см. Приложение 3).

Объекты", где производится работа с жидким хлором в контейнерах или баллонах, должны быть оснащены также техническими средствами для локализации аварийных выбросов, в том числе:

- устройством для изоляции аварийного контейнера (см. Приложение 9);

- устройством для изоляции аварийного баллона (см. Приложение 10);

- кантователями контейнера (см. Приложение 11);

- устройствами для аварийной эвакуации хлора из дефектных контейнеров (см. Приложение 12).

- устройством для эвакуации хлора из аварийных баллонов (см. Приложение 13).

Приложение 3

Устройства для устранения и локализации утечек хлора из аварийного оборудования и трубопроводов

В зависимости от характера, размеров и места утечки хлора применяют различные способы ее устранения. Если место утечки находится на цилиндрической стенке сосуда (танка, цистерны, контейнера, баллона и др.) или трубопровода, то на него необходимо наложить лист толстой резины, закрепить его с помощью специального устройства для устранения течи из аварийного оборудования - магнитного герметизирующего захвата типа "Консоль" (см. Приложение 4), а при его отсутствии-с помощью вспомогательных приспособлений, показанных на рис. 1-3.

Для сосудов или трубопроводов небольшого диаметра (до 1 метра) для закрепления резиновой накладки можно использовать проволоку, как показано на рис. 1, а.

Для герметизации свищей на трубопроводах с наружным диаметром 22, 32 и 48 мм необходимо использовать "быстромонтируемые герметизирующие хомуты" (см. рис. 3) - разработчик ПО "Химическая безопасность".

Хомут состоит из двух полухомутов 1 и 2, соединенных с одной стороны через ось 11. С другого конца полухомуты соединяются и стягиваются откидывающимся стяжным болтом 8. Этот болт шарнирно закреплен па одном из полухомутов, а в другом полухомуте имеется вилочкообразная прорезь, в которую входит стягивающий болт 8. На этом болте навернута резьбовая втулка-гайка 3 с рукояткой 4, с помощью которой производится стягивание полухомутов.

На внутренней цилиндрической поверхности обоих полухомутов имеются проточки, в которые вставляются и приклеиваются уплотнители из фторкаучука (хлоростойкой резины).

Для раскрытия хомута достаточно отвернуть на 2-3 оборота резьбовую втулку и откинуть стяжной бот 8, при этом полухомуты развернутся на оси 11. В таком развернутом виде хомут накладывается на трубопровод так, чтобы резиновый уплотнитель одного из полухомутов лег на место утечки хлора. Затем полухомуты путем поворота на оси 11 складываются, накидывается стяжной болт 8 и закручивается втулка 3.

Экспериментально определено, что время, необходимое для накладки и стягивания хомута до полной герметизации, не превышает 4-60 секунд. Герметизация обеспечивается полная, и даже в том случае, если хомут накладывается на "свищ", расположенный на сварном шве.

Рис. 1. Устройство для устранения утечек хлора

Рис. 2. Устройство для устранения утечек хлора

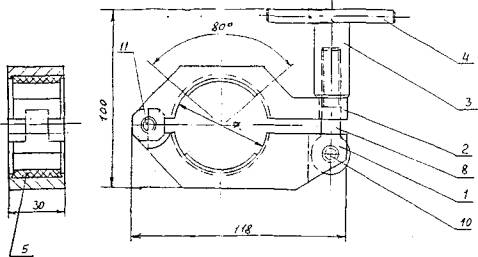

Рис. 3. Хомут. Сборочный чертеж. Техническая характеристика. 1. Рабочая Среда - хлор газообразный, жидкий. 2. Рабочее давление в герметизируемом трубопроводе - 1.6 МПа

Если отверстие, через которое происходит утечка, имеет округлую форму и небольшой диаметр (до 10-15 мм) его можно заделать с помощью устройства для заделки овальных (пулевых) отверстий (см. рис. 4). При его отсутствии отверстие можно заделать пробками из твердых пород древесины, меди или свинца. Эта работа требует большой осторожности. При ее проведении необходимо следить чтобы утечка не увеличивалась в результате дальнейшего разрушения стенки.

При возникновении утечек хлора из емкостного или трубопроводного оборудования можно использовать полимерные хлоростойкие покрывала или оболочки (см. рис. 5-6) с системой реконденсации газообразного хлора фирмы "Треллеборг" (Швеция), "HYDRO CARE" (Норвегия).

Аварийная бригада для проведения работ по устранению утечек хлора и емкостного оборудования или трубопроводов должна быть оснащена изолирующими средствами индивидуальной защиты органов дыхания и кожи, указанными в Приложении 3.

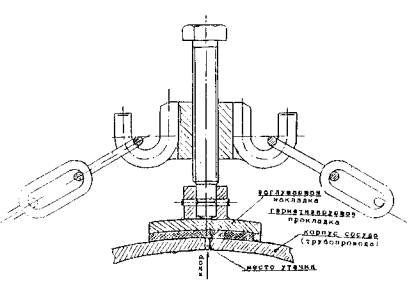

Рис. 4. Устройство для заделки отверстий

Рис. 5. Полимерные хлоростойкие покрывала фирмы "HYDRO CARE" (Норвегия)

Рис. 6. Устранение утечки хлора с помощью полимерных хлоростойких покрывал
