Н асосы вытеснения
Работа таких насосов основана на всасывании и нагнетании (вытеснении) жидкости твёрдыми телами (поршнями, пластинами, зубцами), движущимися в рабочих полостях.
Насосы вытеснения подразделяются по характеру движения рабочего органа на поршневые и ротационные.
Рассмотрим, прежде всего, поршневые насосы.
Поршневые насосы подразделяются на насосы
1) простого и двойного действия, дифференциальные.
2) По количеству цилиндров насосы классифицируются на одно-, двух- и многоцилиндровые.
3) В зависимости от рода привода различают две основные группы насосов: паровые и с электроприводом.
4) По направлению движения поршней насосы разделяются на горизонтальные и вертикальные.
Индикаторная диаграмма

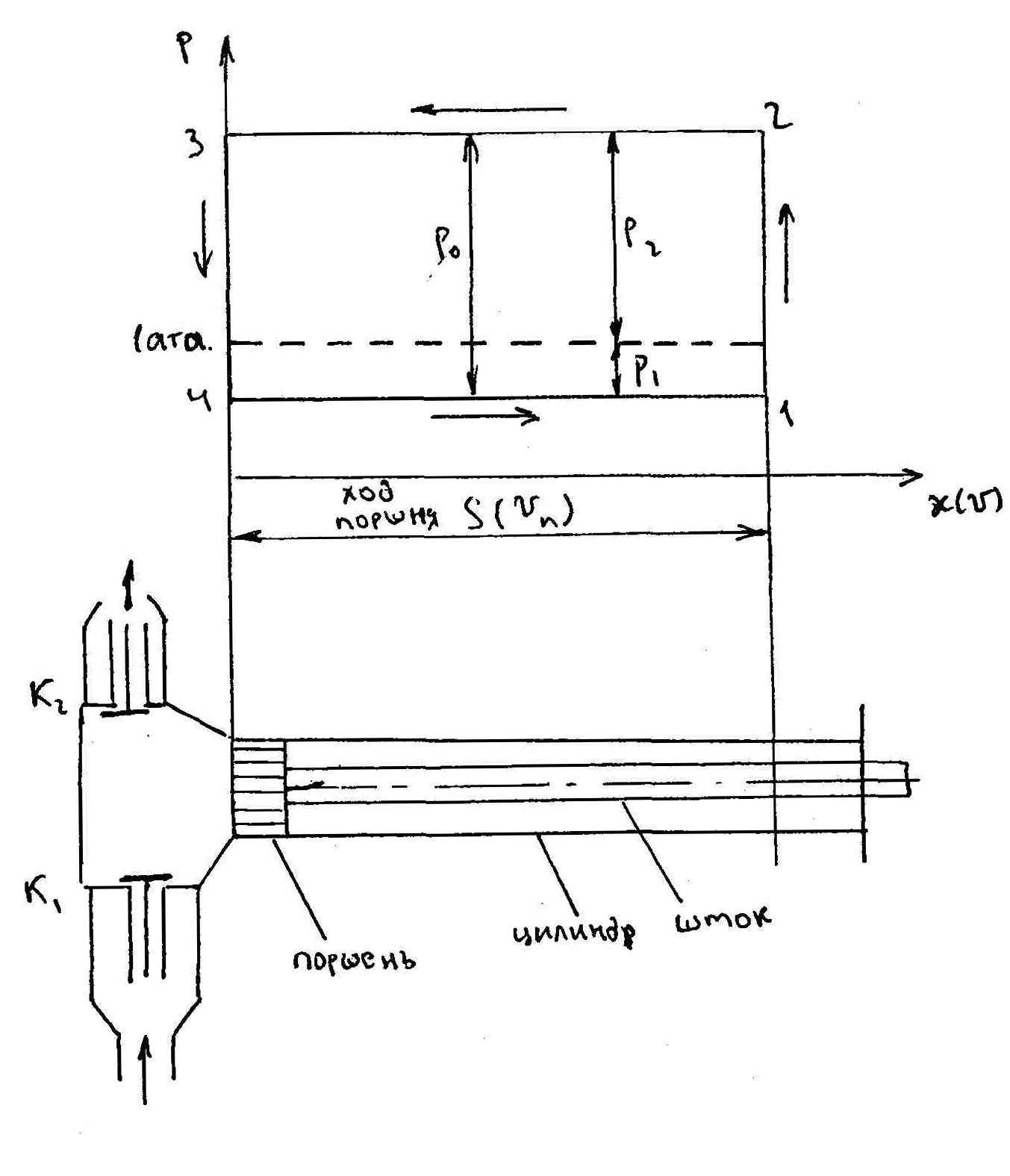

С
хема
насоса с поршнем одностороннего действия
и его индикаторная диаграмма приведены
на рис. Рассмотрим, как
меняется давление в цилиндре в процессе работы поршневого насоса.
При движении поршня вправо объём полости цилиндра со стороны клапанной коробки увеличивается и заполняется жидкостью, поступающей из приёмной трубы через всасывающий клапан К1.
Теоретическая индикаторная При этом давление в кла-
диаграмма поршневого насоса панной коробке ниже
атмосферного, что объясняется сопротивлением всасывающего тракта, а также тем, что всасываемая жидкость расположена ниже оси цилиндра.
Давление в полости цилиндра со стороны клапанной коробки при движении поршня вправо постоянно и характер изменения давления изобразится на диаграмме линией всасывания 4-1.
В точке 1 поршень меняет своё направление на обратное, и всасывающий клапан автоматически закрывается; в клапанной коробке происходит резкое повышение давления до величины до величины давления нагнетания p2. Этот процесс изобразится вертикальной линией 1-2. В момент, когда давление повысится до p2, разность давлений под клапаном К2 и над ним превышает вес клапана и натяжение пружины напорного клапана и он открывается. При равномерном движении поршня от точки 2 влево происходит подача жидкости при постоянном давлении p2. В крайнем левом положении поршень снова меняет направление движения. При этом давление в клапанной коробке резко падает по линии 3-4, напорный клапан К2 закрывается, и открывается клапан К1. Диаграмма давлений, называемая индикаторной диаграммой, замыкается.
Таким образом,
индикаторная диаграмма показывает, как
изменяется давление в цилиндре и в
клапанной коробке насоса на протяжении
двух ходов поршня. Площадь индикаторной
диаграммы имеет размерность
и представляет собой работу поршня за
два хода, отнесённую к 1 м2
его сечения.
Действительная индикаторная диаграмма отличается от теоретической в основном наличием колебаний давления в начале всасывания и в начале подачи. Эти колебания обусловлены влиянием инерционных сил и прилипанием плотно притёртых поверхностей клапанов к их сёдлам. Поэтому, например, в момент отрыва от седла напорного клапана (точка 2) в клапанной коробке должно создаваться повышенное давление, создающее силу, способную оторвать клапан от седла и
п
реодолеть
инерционную силу.
Как только клапан открывается, давление в клапанной коробке и цилиндре резко снижается и клапан даёт несколько быстрых колебаний в потоке жидкости; при этом он дросселирует поток, вы-зывая колебания давления в

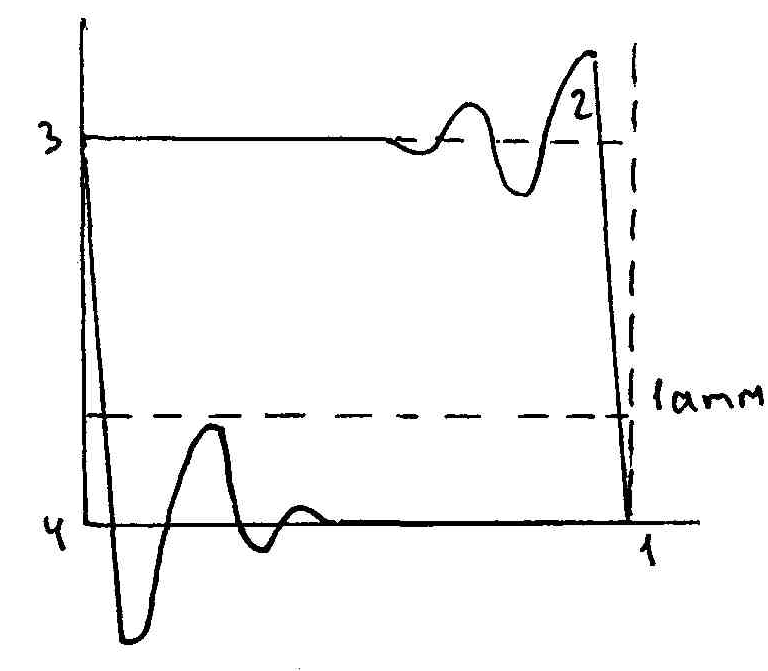

Рис. Действительная индикаторная клапанной коробке, отражаю-
диаграмма поршневого насоса щиеся на индикаторной диа-
грамме.
Действительные индикаторные диаграммы снимаются с насосов при помощи специальных индикаторов.
