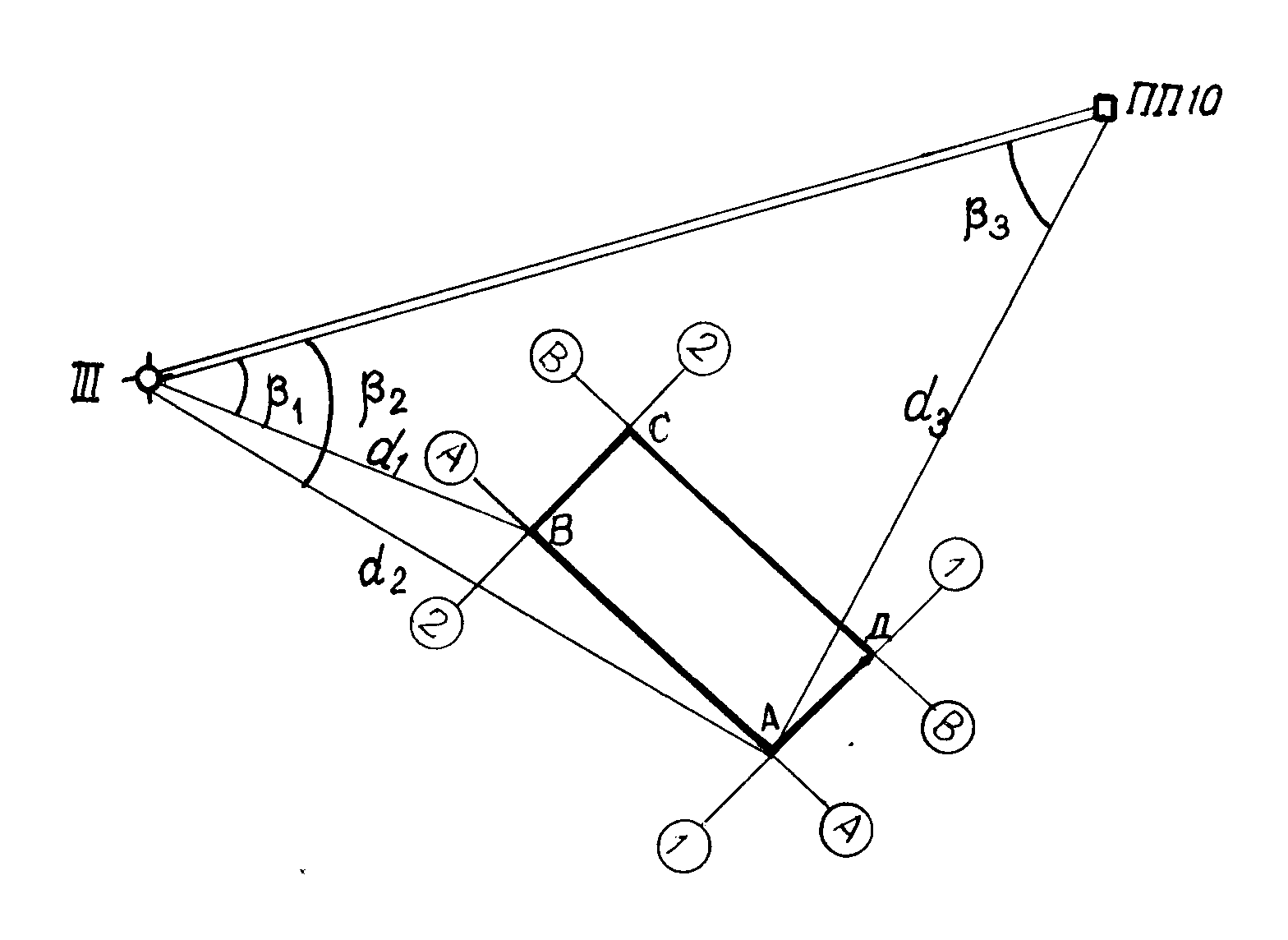

- •*Если точка выносится способом линейной засечки, то разбивочными элементами являются два отрезка, образованные исходными пунктами пз17 и пз 18 и данной точкой
- •4. Способ линейной засечки.
- •3 Этап: Необходимо рассчитать точность построения разбивочных элементов на местности по средней квадратической ошибке планового положения разбиваемой точки.
3 Этап: Необходимо рассчитать точность построения разбивочных элементов на местности по средней квадратической ошибке планового положения разбиваемой точки.
*если точка строится способом линейной засечки, то для оценки точности пользуются формулой:
m
=
;
m2
= mц2
+ mL2
+
+
mф2,
где p
=
,
или m2
= mц2
+ 2mL2·
+
mф2,
где mL – ср. кв. ошибка отложения расстояний L1 и L2,
γ – угол пересечения последних,
mц – влияние ошибки в длине базиса и его ориентировании. При пересечении линий под прямым углом (γ = 90°) ошибка вычисляется по следующей формуле: m2 = mц2 + 2mL2 + mф2.
*Если точка выносится способом прямой угловой засечки то, ошибка способа выражается формулой: mА/122 = mз2 + mисх2 + mур2 + mф2,
которая складывается из следующих погрешностей:
mз
= (mβ''/ρ''·sin2γ)·b
или
mц2
= ℓ2
=
ℓ2
–
погрешность центрирования и
редукции,
mисх2 = mAB2 = mAB2 – ошибка исходных данных.
mA = mB = mAB
*Если точка строится способом полярных координат то, погрешность в положении точки, вынесенной в натуру при использовании способа полярных координат, выражается формулой:
mА/72 = ms2 + mβ 2 + mц2 + mисх2 + mф2
mS обычно задается относительной погрешностью mS/S, которая в основном зависит от применяемого мерного прибора. Как уже упоминалось, для стальной компарированной рулетки это порядка 1/10000.
mβ – отложение угла, которая влияет на положение выносимой точки и зависит от точности теодолита m£ и вычисляется по формуле:
m2β = (m£2/ρ2)·S2мм.
mц – влияние ошибки центрирования теодолита на положение выносимой точки
mц = ℓ2 [1+ (S/b)2 – (S/b)·cos β].
Из формулы видно, что влияние ошибки центрирования и редукции зависит от величины полярного угла β. Это влияние будет наименьшим при угле, близком к 0°, и наибольшим при угле около 180°. При разбивке сооружений следует стремиться так выбирать опорные пункты, чтобы угол β не превышал 90°.
Ошибка исходных данных – это точность определения взаимного расположения соседних пунктов разбивочной основы, от которых выносятся в натуру оси сооружений. Для полигонометрии 1 разряда mисх =10 мм, для полигонометрии 2 разряда mисх = 20 мм.
Ошибка фиксирования точек на местности при проектировании на знак оптическими центрирами или при визировании на основание карандаша или шпильки может быть принята равной 1-2 мм.

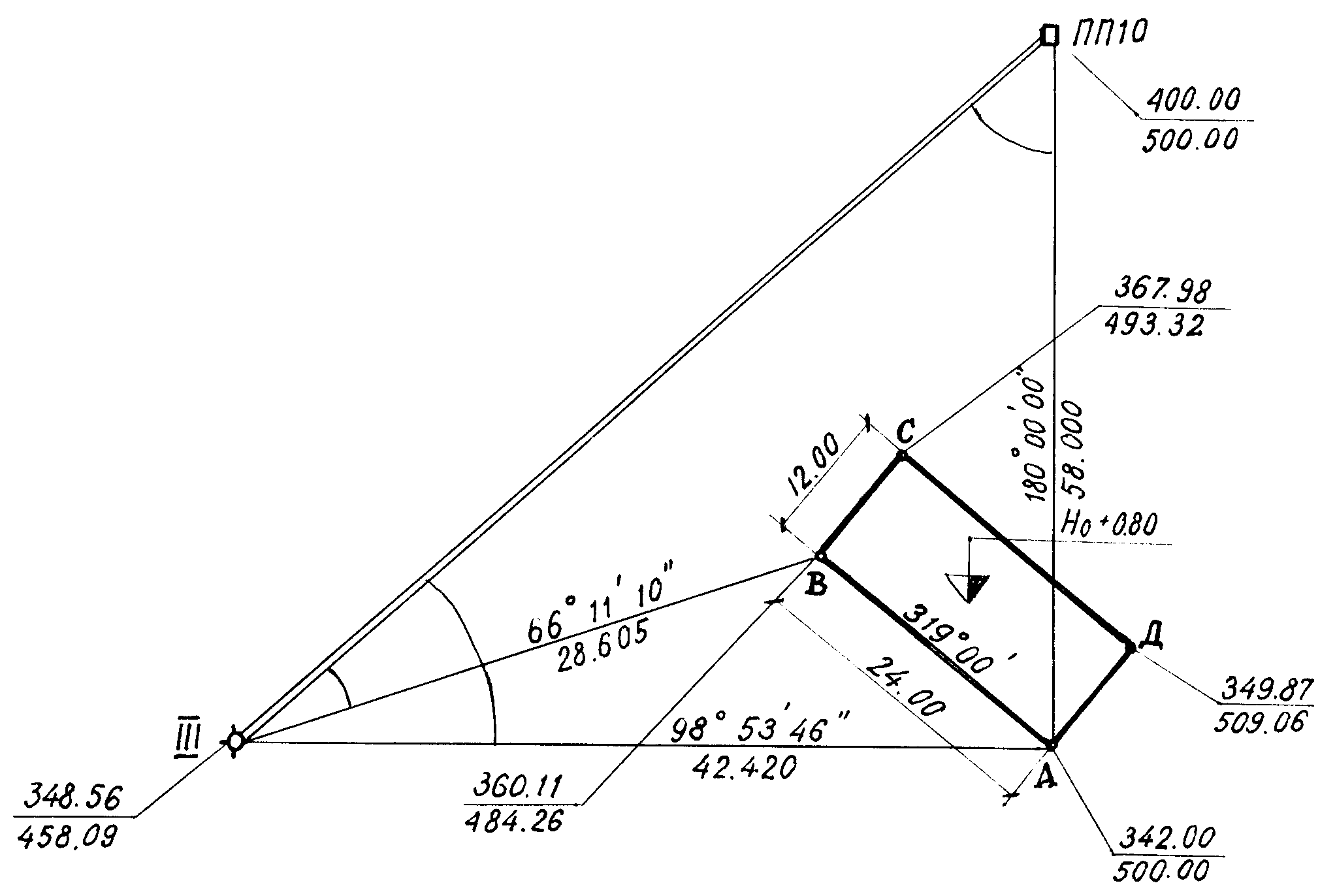

Работа оформляется на бумаге формата А- 4.Приводится вариант задания, исходные данные, последовательность и способ решения поставленных задач. К описанию прикладывается разбивочный чертёж на миллиметровой бумаге в масштабе 1:1000 или1:500
На чертеже показывают исходные геодезические знаки, выносимые точки и разбивочные элементы.
