Аналитическая подготовка для выноса на местность проекта сооружения
Состав и содержание работы:
Произвести расчёты и подготовить исходные данные для выноса на местность проекта сооружения.
Исходные данные:
1 координаты пунктов разбивочной сети строительной площадки и координаты одного из углов сооружения( таблица 1)
2 дирекционный угол исходного направления оси 90(т.10-т.1)
3 номера выносимых точек (даны на плане осей сооружения)

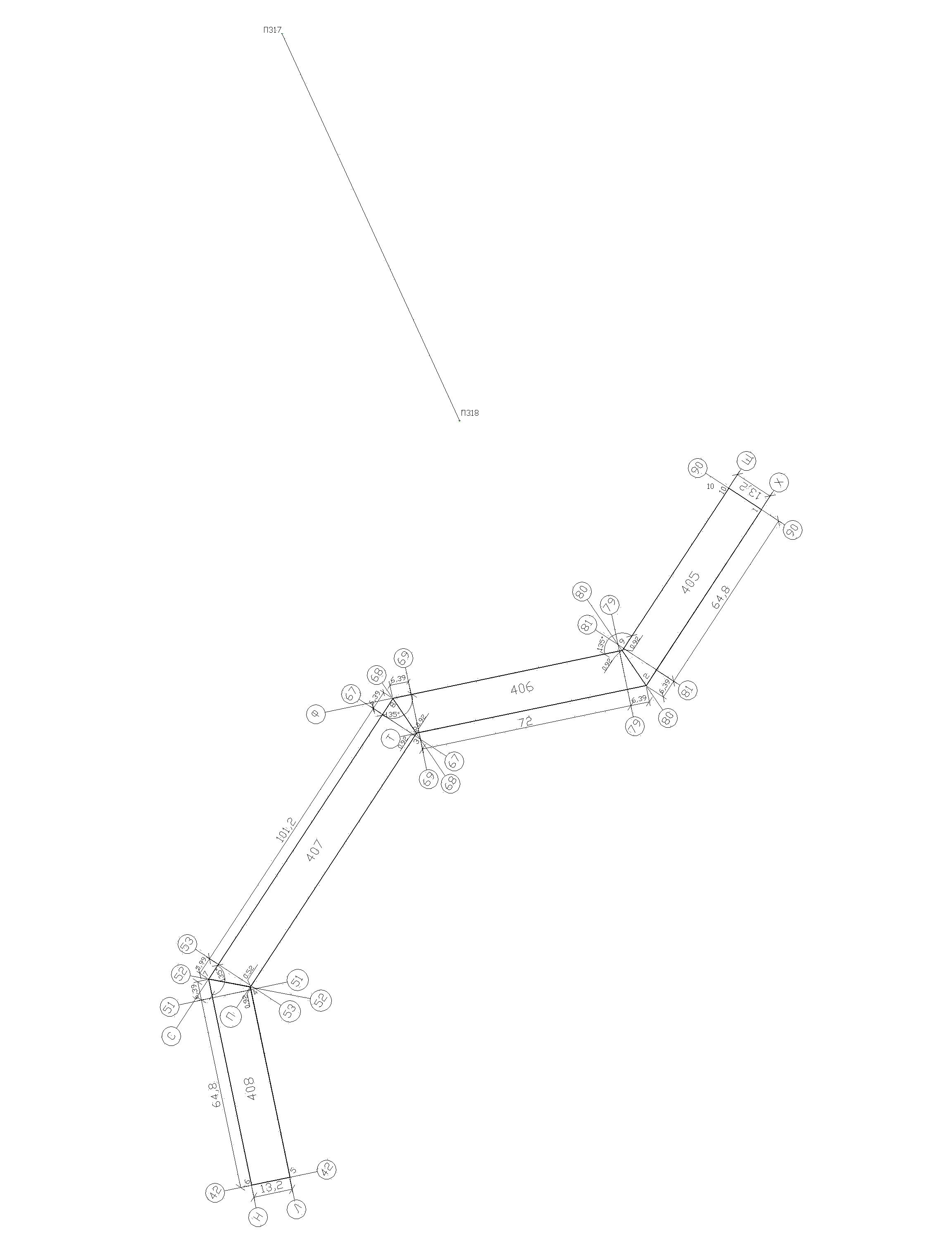

4 план привязки осей сооружения.
(координаты опорных пунктов строительной площадки, координаты точки 1(пересечение осей Х и 90), дирекционный угол оси 90 выбираются из таблицы по вариантам, соответствующим последней цифре шифра студента)
Исходные данные (таблица 1)
варианты |
координаты |
Дирекционный угол |
№ корпуса |
|||||
Пз17 |
Пз18 |
Точка1 |
||||||
|
У |
|
У |
|
У |
|
||
1(13,25) |
441,10 |
229,90 |
310,18 |
290,00 |
280,20 |
392,00 |
123 15 00 |
405(406,407) |
2(14,26) |
439,12 |
227,18 |
312,24 |
288,90 |
280,10 |
392,10 |
123 20 00 |
406(407,408) |
3(15,27) |
351,79 |
249,31 |
490,86 |
391,21 |
286,90 |
385,30 |
123 25 00 |
407(408,405) |
4(16,28) |
441,88 |
229,12 |
310,96 |
289,22 |
288,50 |
384,20 |
123 30 00 |
405(406,407) |
5(17,29) |
351,25 |
249,85 |
490,32 |
391,75 |
281,50 |
390,70 |
123 35 00 |
408(405,406) |
6(18,30) |
441,25 |
229,75 |
310,33 |
289,85 |
281,70 |
390,50 |
123 40 00 |
407(408,405) |
7(19,31) |
439,81 |
226,49 |
312,93 |
288,21 |
287,00 |
385,20 |
123 45 00 |
406(407,408) |
8(20,32) |
351,61 |
249,49 |
490,68 |
391,39 |
285,10 |
387,10 |
123 50 00 |
405(406,407) |
9(21,33) |
439,51 |
226,79 |
312,63 |
288,51 |
284,00 |
387,20 |
123 55 00 |
406(407,408) |
10(22,34) |
441,52 |
229,48 |
310,60 |
289,58 |
284,40 |
387,80 |
123 10 00 |
407(408,405) |
11(23,35) |
341,52 |
249,58 |
490,59 |
391,48 |
284,20 |
388,00 |
123 05 00 |
408(405,406) |
12(24,36) |
441,43 |
229,57 |
310,51 |
289,67 |
283,50 |
388,70 |
123 00 00 |
406(407,408) |
Указания по выполнению работы
*Целью задания является расчёт разбивочных элементов для выноса и построения на местности нескольких точек сооружения известными способами (полярных координат, прямой угловой и линейной засечками).
*В качестве исходных пунктов геодезической основы в задании приведены координаты полигонометрических знаков ПЗ17 и ПЗ18 (на рисунке не отображены).
*задание выполняется в три этапа:
1этап-вычисление проектных координат характерных точек сооружения- это точки 1, 2, 3….10. Координаты вычисляются последовательным решением прямой геодезической задачи между точками 1-2, 2-3, 3-4…..10-1, которые образуют замкнутый теодолитный ход. Длины сторон хода и правые горизонтальные углы между сторонами берут со схемы расположения и привязки основных осей сооружения. Исходными данными служат координаты точки 1 и дирекционный угол направления 10 -1. расчёты выполняют в ведомости вычисления координат теодолитного хода. Сумма приращений координат замкнутого хода должна быть равна нулю в пределах ошибок округления, это является контролем вычисления.
Выполняют оценку точности угловых измерений по замкнутому теодолитному ходу. Для этого:
находят
практическую величину невязк
подсчитывают сумму
измеренных углов по формуле
; (44)
вычисляют
теоретическую сумму углов
по формуле
, (45)
где n число углов в полигоне;
и f по формуле
; (46)
вычисляют допустимую угловую невязку fдоп
. (47)
Результаты вычислений приведены под итоговой чертой граф 2-3 ведомости координат (см.табл.17).
Если
,
то ее распределяют поровну на все углы
с обратным знаком, то есть вводят
поправку i
во все измеренные углы со знаком, обратным
знаку невязки:
.
По исходному дирекционному углу и увязанным углам вычисляют дирекционные углы всех остальных сторон по формуле
,
(50)
где пос |
дирекционный угол последующей стороны; |
пред |
дирекционный угол предыдущей стороны; |
ур |
увязанный, вправо по ходу лежащий угол. |
По горизонтальным проложениям d линий теодолитного хода и их дирекционным углам или их румбам r вычисляют приращения координат X и Y по формулам:
(51)
Знаки приращения координат определяют в зависимости от знаков sin и cos или от названий румбов (см.табл.18
Выполняют оценку точности линейных измерений.
Вычисляют
практическую сумму приращений координат
по осям
и
.
Вычисляют
теоретическую сумму приращений координат
и
.
В замкнутом теодолитном ходе
= 0
и
= 0.
Определяют невязки fx и fy в приращениях координат по формулам:
(52)
то есть практические суммы приращений координат являются невязками на соотвествующие оси.
По значениям fx и fy вычисляют абсолютное значение линейной невязки fp в периметре хода:
(53)
Вычисляют относительную невязку в периметре теодолитного хода по формуле
(54)
Невязка считается допустимой, если она не превышает 1:2000 длины хода.
По координатам начальной точки (ПП10) и исправленным приращениям вычисляют координаты остальных точек теодолитного хода по формулам:
.
Ведомость вычисления прямоугольных координат
Название и № пункта |
Измер-е Углы 0, /, // |
Дирекц-е Углы, 0 ,/, // |
Длины линий, м |
Приращения координат |
координаты |
||
|
У |
Х |
У |
||||
|
|
123 15 |
|
|
|
|
|
1 |
90 00 |
|
|
|
|
280,20 |
392,00 |
|
|
213 15 |
71,19 |
–59,54 |
– 39,03 |
|
|
2 |
135 00 |
|
|
|
|
220,66 |
352,97 |
|
|
258 15 |
79,31 |
– 16,151 |
– 77,65 |
|
|
3 |
225 00 |
|
|
|
|
204,51 |
275,32 |
|
|
213 00 |
102,64 |
– 85,84 |
– 56,28 |
|
|
4 |
225 00 |
|
|
|
|
118,68 |
219,04 |
|
|
168 00 |
65,72 |
– 64,34 |
+ 13,38 |
|
|
5 |
90 00 |
|
|
|
|
54,34 |
232,42 |
|
|
258 00 |
13,12 |
– 2,69 |
– 12,92 |
|
|
6 |
90 00 |
|
|
|
|
51,65 |
219,50 |
|
|
348 00 |
71,19 |
+ 69,70 |
– 14,50 |
|
|
7 |
135 00 |
|
|
|
|
121,35 |
205,07 |
|
|
33 00 |
113,58 |
+ 94,98 |
+ 62,28 |
|
|
8 |
135 00 |
|
|
|
|
216,33 |
267,28 |
|
|
78 00 |
79,31 |
+ 16,15 |
+ 77,65 |
|
|
9 |
225 00 |
|
|
|
|
232,48 |
344,93 |
|
|
33 00 |
65,72 |
+ 54,96 |
+ 36,03 |
|
|
10 |
90 00 |
|
|
|
|
287,44 |
380,961 |
|
|
123 15 |
13,20 |
– 7,24 |
+ 11,04 |
|
|
1 |
90 00 |
|
|
|
|
280,20 |
392,01 |
|
|
2 этап: Необходимо вычислить разбивочные элементы для выноса на местность нескольких точек ( 4 точки) указанных преподавателем.
*Разбивочные элементы в любом из способов разбивки рассчитываются из решения обратных геодезических задач по координатам пунктов геодезической основы и разбиваемой точки
*Определение разбивочных элементов выполняется любым из способов (1- полярные координаты, 2- прямые угловые засечки, 3- линейные засечки).
Способ полярных координат.
7
А
S
A
b
B
Разбивочные элементы S и β, которые получают из решения обратных задач.
tgαB – A = ΔyA – B/Δх A – B; αB – A = arctg αB – A
tgαB – A/7 = ΔyА/7 – В/Δх А/7 – В; αB – A/7 = arctg αB – A/7
β = αB – A/7 – αB – A
S = Δх/cosαB – A/7 = Δy/sinαB – A/7
*Если точка строится способом прямой угловой засечки, то разбивочными элементами являются два горизонтальных угла на пунктах пз17 и пз 18, образованные базисом разбивки
