2. Характеристика станка.

2.1. Назначение и техническая характеристика 6р80.

Таблица 1. Техническая характеристика станка 6Р80

Наименование параметра		6Р80
Основные параметры станка
Размеры поверхности стола, мм		800 х 200
Наибольшие размеры устанавливаемой детали (длина х ширина х высота), мм		500 х 160 х 300
Наибольшая масса обрабатываемой детали, кг		150
Наибольший продольный ход стола (X), мм		500
Наибольший поперечный ход стола (Y), мм		160
Наибольший вертикальный ход стола (Z), мм		300
Расстояние от оси шпинделя до стола, мм		50..350
Расстояние от оси шпинделя до хобота, мм		123
Наибольший угол поворота стола, град		±45
Цена одного деления шкалы поворота стола, град		1
Шпиндель
Мощность привода главного движения, кВт		3,0
Частота вращения шпинделя, об/мин		50..2240
Количество скоростей шпинделя		12
Наибольший крутящий момент на шпинделе, Н*м		158
Конец шпинделя ГОСТ 836-72		Конус 40
Подачи стола
Пределы продольных и поперечных подач стола (X, Y), мм/мин		25..1120
Пределы вертикальных подач стола (Z), мм/мин		12,5..560
Количество подач стола (продольных, поперечных, вертикальных)		12
Скорость быстрых перемещений стола (продольных, поперечных/ вертикальных) X, Y/ Z, м/мин		2,3/ 1,1
Перемещение стола на одно деление лимба (продольное, поперечное/ вертикальное), мм		0,06/ 0,02
Перемещение стола на один оборот лимба (продольное, поперечное/ вертикальное), мм		6/ 2
Наибольшее допустимое усиле резания (продольное/ поперечное/ вертикальное), кН		700/ 500/ 500
Механика станка
Выключающие упоры подачи (продольной, поперечной, вертикальной)		Есть
Блокировка ручной и механической подач (продольной, поперечной, вертикальной)		Есть
Блокировка раздельного включения подач		Есть
Торможение шпинделя		Есть
Предохранительная муфта от перегрузок		Есть
Автоматическая прерывистая подача		Есть
Электрооборудование и приводы станка
Количество электродвигателей на станке		3
Электродвигатель главного движения, кВт		3,0
Электродвигатель привода подач, кВт		0,8
Электродвигатель насоса СОЖ, кВт		0,125
Суммарная мощность всех электродвигателей, кВт		3,925
Габариты и масса станка
Габариты станка (длина ширина высота), мм		1525 х 1875 х 1515
Масса станка, кг		1260

2.2 Назначение и область применения фрезерного станка 6Р80

Консольно-фрезерные станки моделей 6Р80 предназначены для фрезерования всевозможных деталей из стали, чугуна и цветных металлов цилиндрическими, дисковыми, фасонными, угловыми, торцовыми, концевыми и другими фрезами в условиях индивидуального и серийного производства. Возможность настройки станка на различные полуавтоматические и автоматические циклы позволяет успешно использовать станки для выполнения работ операционного характера в поточных и автоматических линиях в крупносерийном производстве.

На станке можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и т.д. На станке можно фрезеровать всевозможные спирали, для чего стол его поворачивается вокруг своей вертикальной оси.

Горизонтально-фрезерный станок модели 6Р80Г — базовая модель, а универсально-фрезерный модели 6Р80 и вертикально-фрезерный модели 6Р10 — его модификации.

На универсально-фрезерном станке при помощи универсальной делительной головки можно фрезеровать спиральные канавки на цилиндрических деталях, а также производить различные фрезерные работы, связанные с поворотом детали на заданную величину.

Накладная поворотная фрезерная головка Н80Г.28 с вертикальным шпинделем, поставляемая по особому заказу за отдельную плату, расширяет технологические возможности станков 6Р80Г и 6Р80.

Станок предназначен для выполнения различных фрезерных работ в условиях единичного и серийного производства.

Шероховатость обработанной поверхности при чистовых режимах резания V 6.

Класс точности станка Н по ГОСТ 8—77.

В отличие от ранее выпускавшихся станков данного типа новый станок отличается пониженным шумом, увеличенной долговечностью основных узлов и сохранением норм точности в течение более длительного срока. Электрооборудование смонтировано в просторной нише и отвечает всем современным требованиям. Управление подачами стола раздельное. Имеются защитные устройства, предохраняющие рабочего от стружки и брызг oxлаждающей жидкости. Система охлаждения снабжена быстросъемными отстойниками. Внешний вид станка отвечает современным требованиям промышленной эстетики.

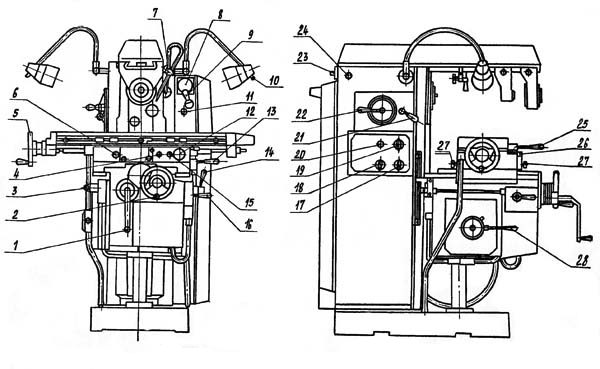

Перечень органов управления фрезерным станком 6Р80

1. Рукоятка ручного перемещения консоли

2. Рукоятка ручного перемещения салазок

3. Рукоятка включения вертикальной подачи

4. Кнопка включения быстрого перемещения стола, салазок и консоли

5. Маховик ручного перемещения стола

6. Червяк выборки люфта в паре винт-гайка стола

7. Кран охлаждения

8. Указатель нагрузки

9. Рукоятка включения электросети

10. Переключатель освещения

11. Лампа сигнальная

12. Кнопка «Стоп»

13. Рукоятка зажима салазок

14. Рукоятка включения поперечной подачи

15. Кнопка «Пуск»

16. Рукоятка зажима консоли

17. Рукоятка включения электродвигателя подач

18. Рукоятка включения электронасоса охлаждения

19. Переключатель направления вращения шпинделя

20. Кнопка «Толчок шпинделя»

21. Рукоятка включения перебора шпинделя

22. Рукоятка установки чисел оборотов шпинделя

23. Винты зажима хобота

24. Вал перемещения хобота

25. Рукоятка включения продольной подачи

26. Винты зажима стола

27. Винты зажима поворотных салазок станка

28. Рукоятка установки величины подачи
