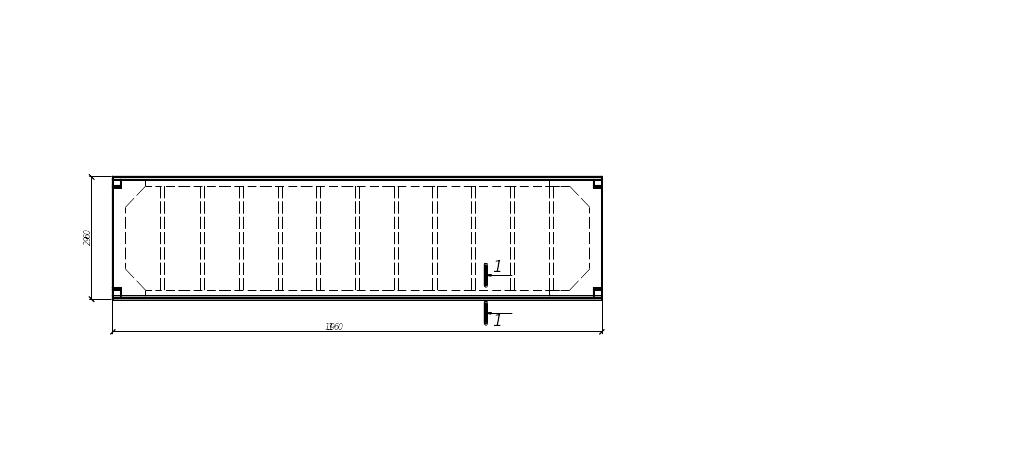

Розрахунок ребристої плити покриття розмірами 3х12м.

2.1. Вихідні дані.

2.1.1 Дані для проектування

Необхідно виконати розрахунок і конструювання збірної залізобетонної попередньо напруженої ребристої плита покриття розмірами 3х12м. Будинок будують в I районі по нормуванню снігового покрову. Вологий режим в будинку нормальний, середовище не агресивне. По степені відповідальності будинок відноситься до класу II.

Для виготовлення плити передбачають бетон класу В35.

Напружену арматуру приймають із гарячекатаної арматурної сталі класу А800. Рулонна сітка полички і плоскі сітки поздовжніх ребер – з арматурного дроту класу Вр-I, плоскі каркаси поперечних ребер – з того ж дроту і із гарячекатаної сталі арматурної класу А300. Петлі для підйому плити – з арматурної сталі класу А240.

До тріщиностійкості плити покриття пред’являють вимоги третьої категорії.

2.1.2 Розрахункові характеристики матеріалів

Плита перекриття виконується із бетону класу В35, поздовжня робоча арматура класу А400С, поперечна арматура класу Вр-Ι, А240. Попередньо напружена арматура класу А800.

Характеристики бетону

Клас

бетону

Характеристики бетону

Rb, МПа

Rbt, МПа

В35

19,5

1,3

Характеристики арматури

Клас сталі

Розрахункові характеристики арматури

Rs, МПа

Rsw, МПа

Rsc,МПа

А240

225

175

225

А400С

365

290

365

Вр-I ø 3

375

270

375

Вр-I ø4

365

265

365

Вр-I ø 5

360

260

360

А800

680

545

400

2.2. Розрахунок полички плити

2.2.1. Розрахункові прольоти.

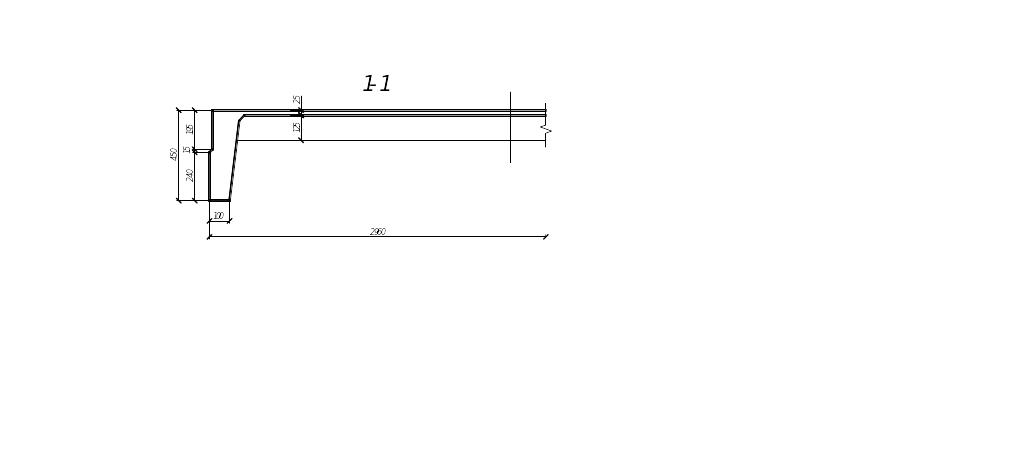

Поличка являє собою одношарову багато пролітну плиту обрамлену ребрами. Середній проліт розглядають як плити защемлені по контуру, крайні плити защемлені по всіх сторонах і вільно оперті на торцьові ребра. Поличку армують однією зварною сіткою, розміщеною по середині її товщини так, щоб для арматури знизу захисний шар бетону був не менше 10мм.

Проліт полички вздовж плити:

для середніх прольотів

l1=1500 - (2х45 ) =1410 мм = 1,41 м

l2= 2980-2(20+115) = 2710 мм = 2,71 м

l2 / l1 = 2,71 / 1,41 = 1,92

Для крайніх прольотів

l2 / l = 2,71 / 1,275= 2,12

Виходячи з цього поличка розраховується як плита оперта по контуру.

2.2.2. Визначення навантаження на поличку

Навантаження на поличку плити покриття складається з постійного навантаження від ваги конструкції і від тимчасового снігового навантаження. ΔAS1 і ΔAS2 – площа перерізу арматури, яка проходить на 1 метр ширини полички відповідно в напрямках l2 і l1 . В відповідності з таблицею ΔAS1 / ΔAS2 =0,35. Назначаємо діаметр арматури: в поздовжньому напрямку d1 =3мм.

Тоді значення робочої висоти полички дорівнює: h01 =1.6см; h02 =1.6см; h0I =1.6см; h0II =1.6см;

Прийнявши плече внутрішньої пари r=0.95h0 , дістаємо: z1=1,52см; z2=1,19см; z3=1,33см; z4=1,66см;

Значення опорних і при опорних моментів визначаємо по формулі: М=АS1хRSZx ΔAS1

М1 =310х0,0152 ΔAS1 =5,624 ΔAS1

М2 =375х0,00119 ΔAS1 =1,562 ΔAS2

М I =370х0,0014 ΔAS I =5,18 ΔAS I

М II = М II '=315х0,0016 ΔAS II =2,179 ΔAS II

Для крайнього проліту моменти мають такі ж значення.

Визначаємо потрібну площу перерізу арматури для середнього прольоту:

0,8х0,271х1,412(3х2,71-1,41):12 ΔAS1=0,002168х6,72:12 ΔAS1 =0,002413 ΔAS1

Звідси ΔAS1=0,000067м2 =0,67см2

ΔAS2 =0,67х0,35=0,24см2.

Для крайніх прольотів:

0,9-0,001168х1,2752(3х2,71-1,275):12 ΔAS2 =0,00181177 ΔAS2

Звідси ΔAS1 =0,000082м2 =0,82см2;

ΔAS2 =0,35х0,82=0,29см2

Армування полички підбираємо по більших площах, приймаємо в поздовжньому напрямі стержні діаметром 4мм з кроком 150мм(ΔAS1 =0,84см2), в поперечному стержні ø4мм з кроком 200мм (ΔAS2 =0,84см2).
