3.4. Стандартизация модульного конструирования
Модули нулевого уровня представляют собой интегральные микросхемы (ИС). Как правило, ИС имеют корпуса с различными типами выводов (DIP и PLANAR), могут быть бескорпусными.
Корпуса обычно служат для защиты помещенных в них полупроводниковых кристаллов, подложек, электрических соединений от внешних воздействий. Также корпуса служат для удобства при монтаже, когда они практически используются в единицах первого уровня. Кристаллы или подложки микросхем обычно приклеиваются или припаиваются к основанию корпуса. Выходные же контакты микросхем подсоединяются к выводам корпуса пайкой или сваркой.
Корпуса микросхем бывают: металлокерамические, металлопластмассовые, металлостеклянные, стеклянные, керамические и пластмассовые. В металлизированных корпусах крышки выполняются металлическими, а основания – стеклянными. Крышки осуществляют эффективную влагозащиту при хорошем отводе тепла от кристалла, снижают уровень помех.
В пластмассовых и керамических корпусах крышку и основание выполняют из однородного материала. Основание корпуса соединяют с крышкой пайкой, сваркой или склеиванием.
Некоторые корпуса получают путем заливки формы корпуса пластмассой. На корпус МС обычно наносится маркировка (тип МС, в соответствии с ее условным обозначением) и выполняется нумерация выводов относительно ключа – метки.
Для правильной установки МС на плату, практически все корпуса имеют основной ориентир – это ключ, который обычно располагается в зоне первого выхода. Все выходы в корпусах нумеруются слева на право или по часовой стрелке. Ключ делается в виде отметины на корпусе, обычно метка металлизирована и принимает форму выемки или паза в корпусе. В поперечном сечении выводы корпусов имеют круглую, квадратную или прямоугольную форму. Шаг между выводами составляет: 0,625; 1,0; 1,25; 1,7 и 2,5 мм.

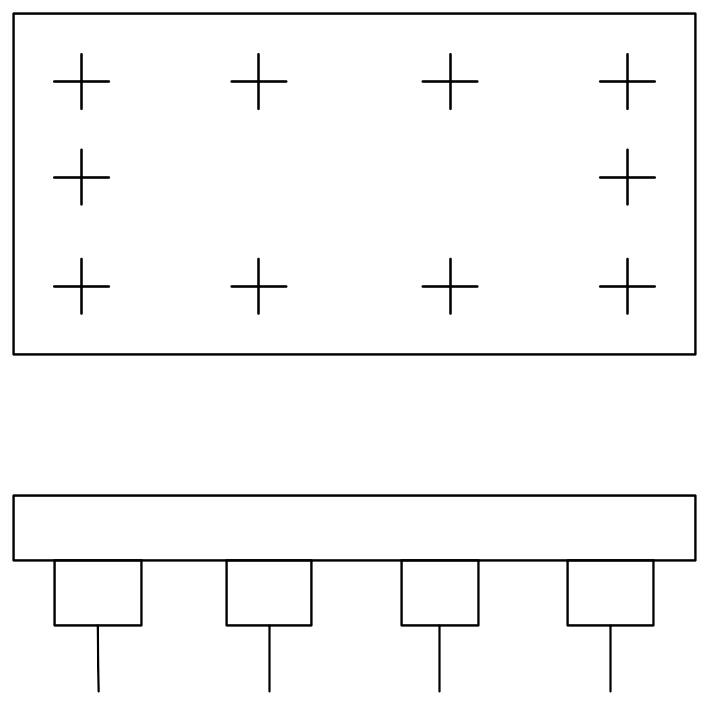

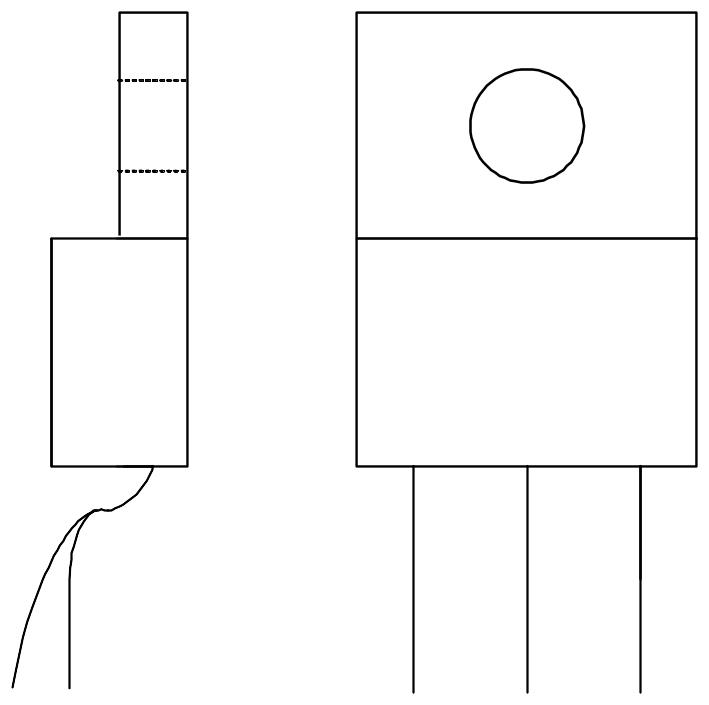

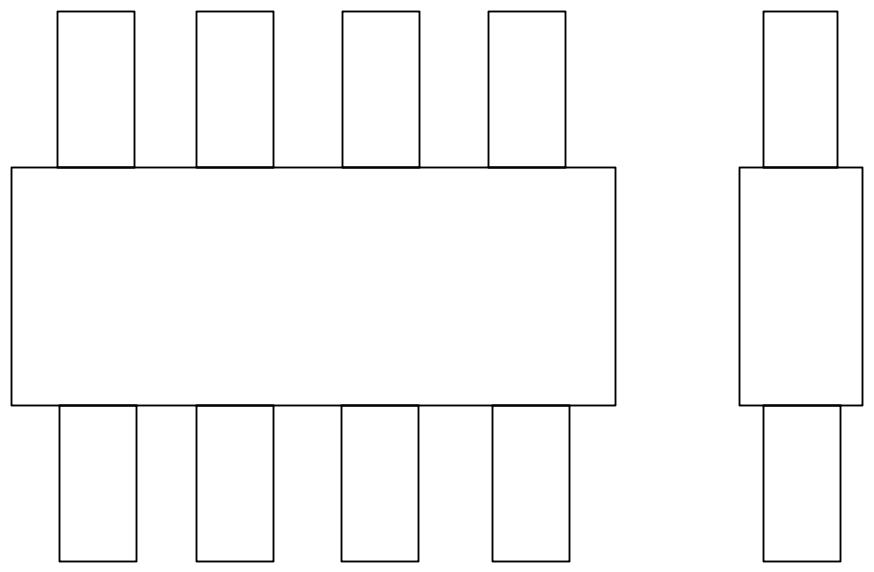

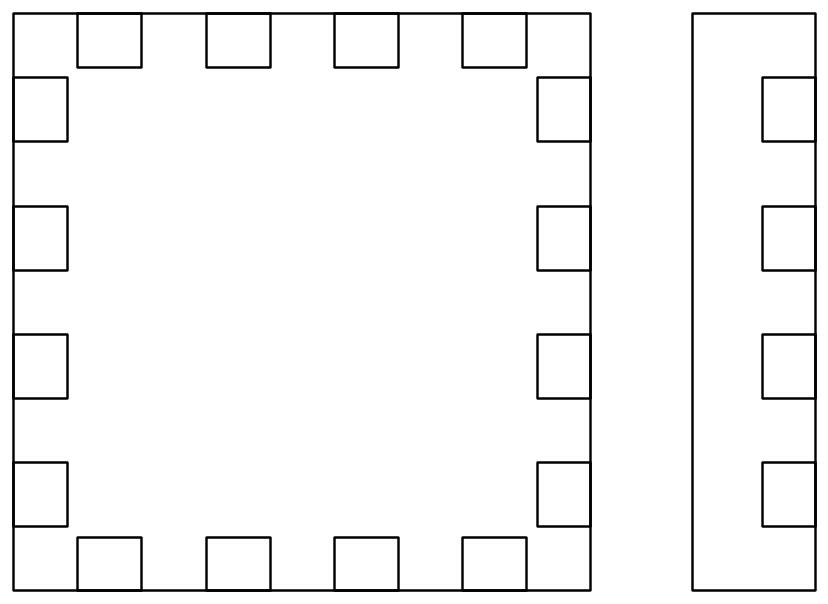

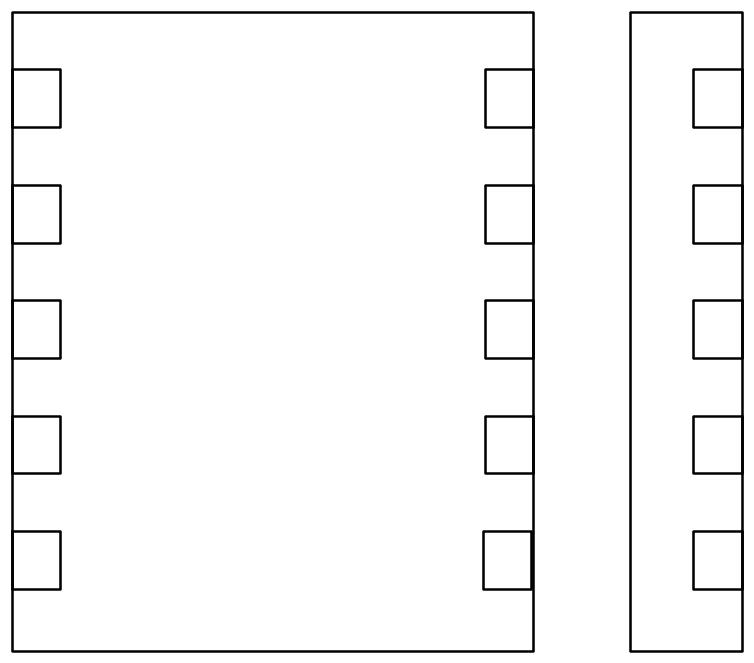

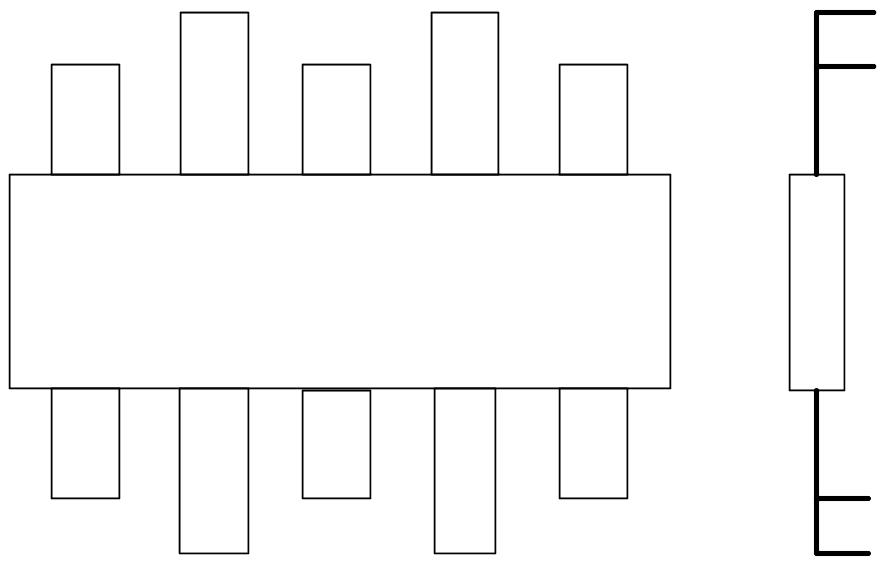

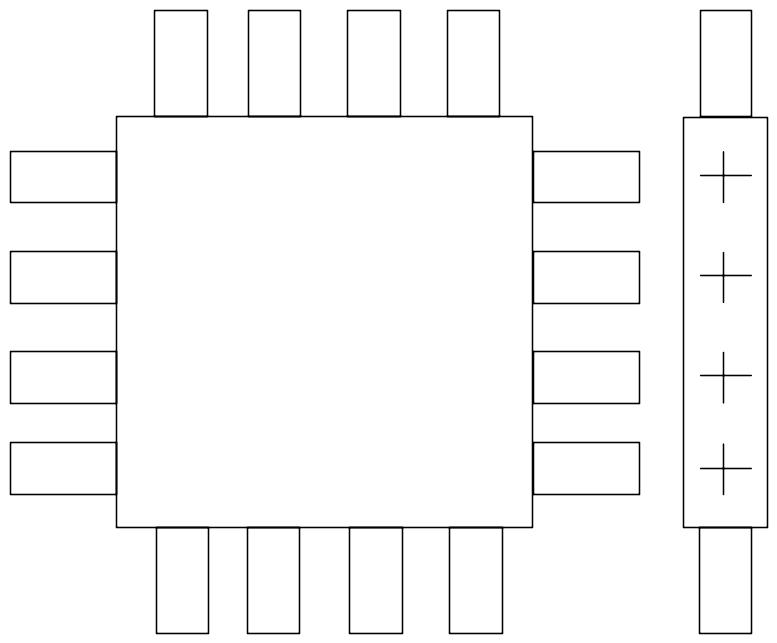

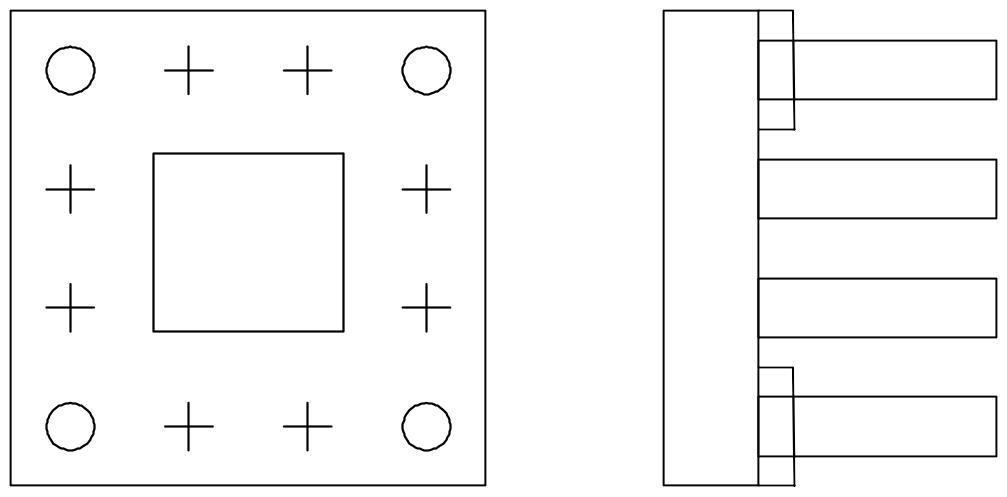

По форме проекции тела корпуса на установочную плоскость и расположению выводов, корпуса делят на типы и подтипы, табл. 7.
Таблица №7
Типы и подтипы корпусов микросхем
Тип |
Подтип |
Расположение выводов относительно установочной плоскости |
Внешний вид корпуса |
Форма проекции тела корпуса на установочную плоскость |
1 |
2 |
3 |
4 |
5 |
1 |
11
12
13
14
15 |
Перпендикулярное в один ряд
Перпендикулярное в два ряда
Перпендикулярное в три ряда
Перпендикулярное по контуру прямоугольника
Перпендикулярное в один ряд или отформованные в два ряда
|
|
Прямоугольная
|
2
|
21
22 |
Перпендикулярное в два ряда
Перпендикулярное в четыре ряда в шахматном порядке
|
|
Прямоугольная |
3 |
31
32 |
Перпендикулярное по окружности
Перпендикулярное по окружности |
|
Круглая
Овальная |
4 |
41
42
43
44
45 |
Параллельное по двум противоположным сторонам
Параллельное по четырем сторонам
Параллельное отформованное по двум сторонам
Параллельное отформованное по четырем сторонам
Параллельное отформованное под корпус по четырем сторонам
|
|
Прямоугольная |
5 |
51
52 |
Перпендикулярное для боковых площадок выводов по четырем сторонам
Перпендикулярное для боковых площадок выводов по двум сторонам |
|
Квадратная
Прямоугольная
|
6 |
61
62 |

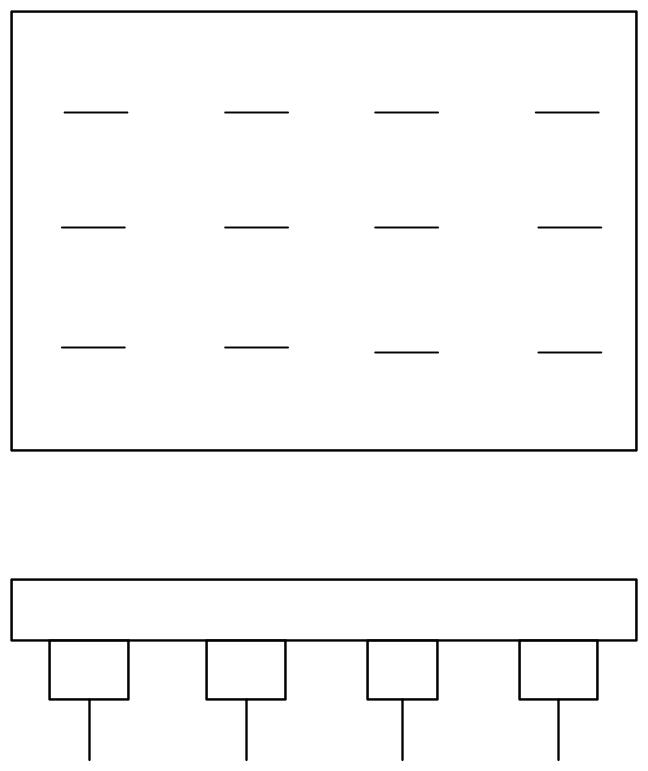

Перпендикулярное в несколько рядов
Перпендикулярное в несколько рядов со стороны крышки корпуса |
|
Квадратная |
Типы корпусов микросхем подразделяются на типоразмеры, каждому из которых присваивается свой шифр, который обозначает тип корпуса и двузначное число порядкового номера типа размера. Например, корпус с 48 выводами и условным обозначением 4113.48 – 1 соответствует корпусу четвертого типа, 41 – подтипу с порядковым номером 13. Т.е. последняя цифра условного обозначения – порядковый регистрационный номер. Для МС в экспортном исполнении вместо регистрационного номера вводится латинская буква Е.
Каждый тип корпуса имеет достоинства и недостатки. Корпус с планарными выводами для установки и монтажа требует на печатной плате в 2 раза больше площади, чем тех же размеров корпус, но с ортогональным расположением выводов. Преимущество планаров в том, что их можно установить на плату с обеих сторон. Жесткие штыревые выводы хорошо использовать в условиях вибрации и при больших ударных нагрузках.
Пластмассовые корпуса дешевы, обеспечивают защиту от механических воздействий, но хуже других защищают от климатических воздействий.
