3.3 Розрахунок параметрів монтажного механізму

На вибір типу крану впливають такі фактори:

• конструктивний розмір будівлі в плані;

• розмір та характер розміщення монтажних елементів;

• маса монтуємих конструкцій, об'єм робіт;

• темпи робіт та особливі умови.

При виборі монтажного крану враховуються наступні робочі параметри крана:

• висота під’єму гака, Н_к;

• вантажопідйомність Q_к;

• виліт стріли l_в;

• довжина стріли lс.

При виборі монтажного крану повинні виконуватися умови:

Q_к ≥ Q^{розрахункове};

Н_к ≥ Н_к^{розрахункове};

l_в ≥ l_в^{розрахункове}.

Розрахунок проводять на монтаж найбільш невигідного елементу конструкції. В даному випадку, це піврама за масою та за вильотом та елементи крокв’яних конструкцій за висотою під’єму.

Розрахунок виконуємо в такій послідовності:

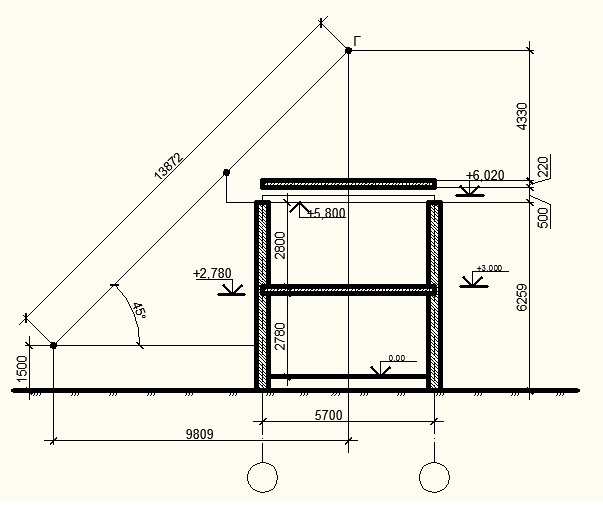

Ескіз монтажного механізму

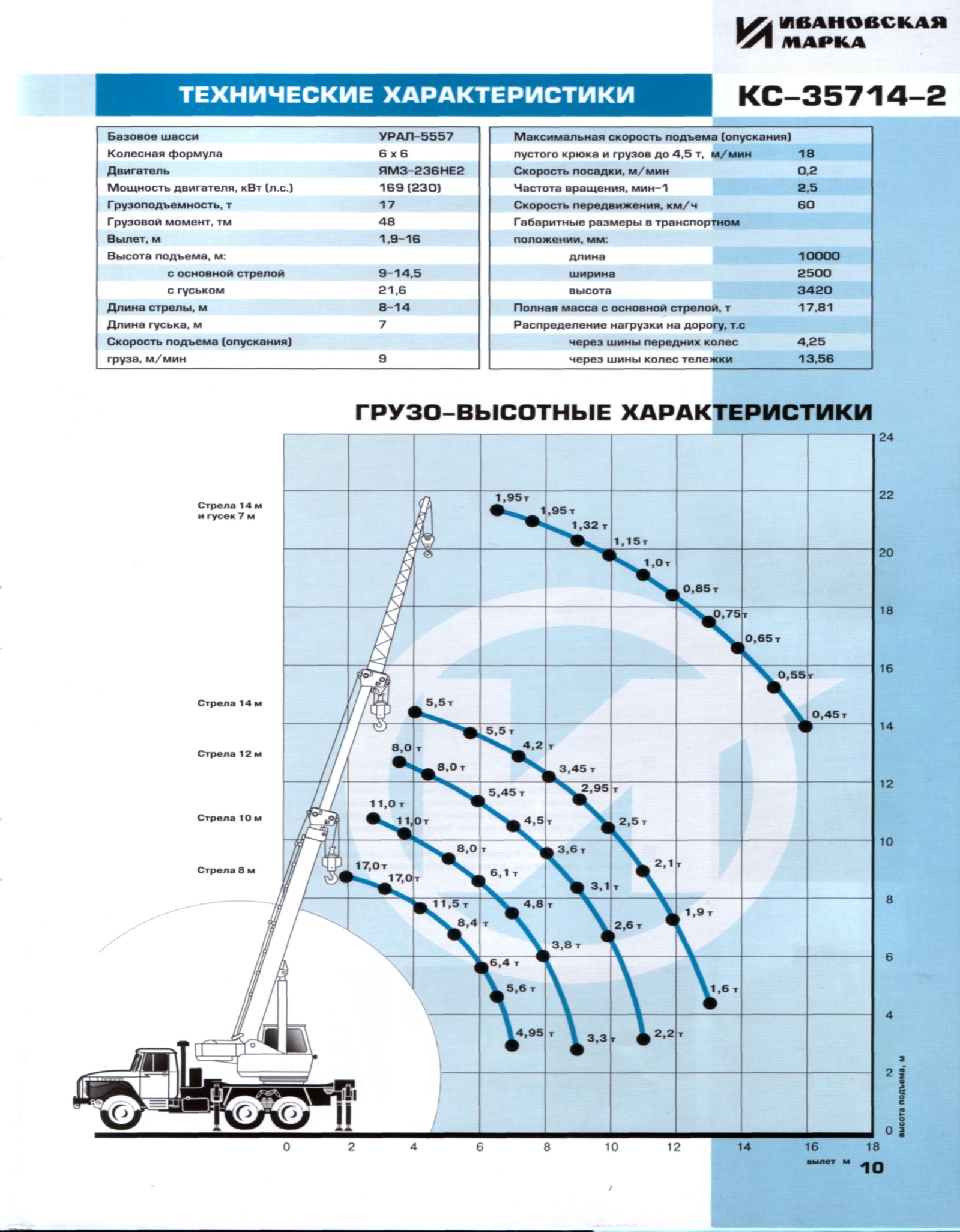

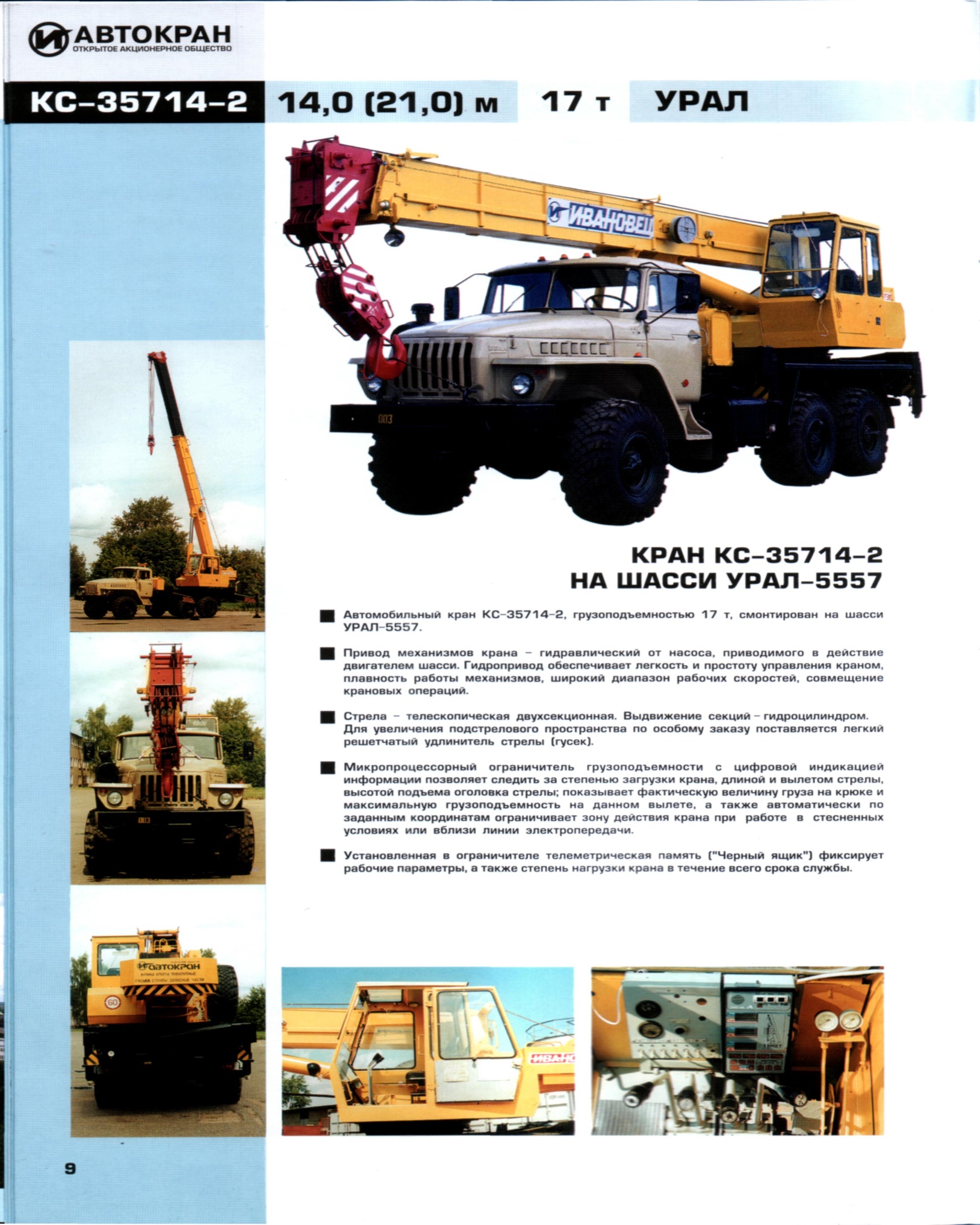

Параметри монтажного механізму

3.4. Календарне планування

Календарний план є одним із головних документів організації будівництва. Він встановлює технологічну послідовність виконання робіт їх взаємну ув’язку і суміщення за часом. Строки виконання різних видів робіт потребу в матеріально-технічних і трудових ресурсах. На основі цього плану розробляється графік зведення об’єкту, враховуються нормативні строки будівництва об’єкту, виробнича потужність, наявність трудових ресурсів. Календарні плани будівництва об’єкта можуть бути представлені в наступних видах:

1. календарного плану;

2. сітьового графіка;

3. циклограми.

В залежності від об’єкту календарні плани бувають:

1. на будівництво комплексу будівель;

2. на виробництво робіт по об’єктах.

Календарні плани складаються на основі:

1. нормативних документів;

2. робочих креслень та кошторисів;

3. проекту організації будівництва;

4. даних про машин і механізмів.

При розробці календарного плану дотримуємось наступних принципів:

1. Роботи основного періоду потрібно виконувати після закінчення підготовчих робіт.

2. Надземний цикл починають зводити тільки після зведення підземної частини будівлі і зворотної засипки котлованів, траншей, пазух.

3. У календарному плані враховуються всі підготовчі і основні роботи, а також інженерне обладнання, благоустрій території, здача об’єкту у експлуатацію.

4. Роботи проектуються за допомогою поточних методів.

5. Організація будівництва і праці будівництва виконують прогресивними методами.

6. Максимальне застосування засобів комплексної механізації , економічно-доцільної автоматизації будівельних процесів.

7. Загальна тривалість зведення об’єкта не повинна перевищувати нормативну (СНиП 1.04.03-85).

8. Забезпечити максимальне суміщення в просторі і часі будівельно-монтажних робіт з урахуванням умов техніки безпеки.

9. Рівномірність і нерівномірність виконання робіт, повинна відповідати прийнятим методам виробництва.

10. Проектування робіт високопродуктивних і коштовних машин та механізмів виконується в дві зміни або навіть три зміни, а роботи в ручну в одну, дві зміни.

Методи розробки календарних планів

1. Визначення номенклатури робіт.

2. По робочим кресленням визначають об’єм робіт.

3. Встановлюють тривалість кожного виду робіт, методи їх виконання, а також виконують вибір машин і механізмів.

4. Розраховують трудомісткість у чол.-зм. і маш-зм.

5. Назначають змінність робіт.

6. Встановлюють технологічну послідовність.

7. Визначають тривалість виконання робіт.

8. Розраховують склад ланки і бригади, складають графік виконання робіт та руху працівників.

З допомогою програмного комплексу АВК- 5 на основі робочих креслень та визначених об’ємів робіт складаємо калькуляцію працевтрат (розділ 4). Підраховуємо працевтрати на загально будівельні роботи та заносимо їх до таблиці 3.1. Витрати на загально будівельні роботи складають 70 % від загального числа працевтрат.

Загальні працевтрати:

=6518 0,7=9311,4 чол.-год.

Працевтрати на спеціальні види робіт:

=9311,4-6518=2793,4 чол.-год.

Витрати праці на окремі види спеціальних робіт визначаємо як відсоток від загальних витрат на спеціальні роботи. Розрахунок зводимо до таблиці 3.2.

Таблиця 3.1
