1.3 Кінематичний розрахунок
Визначення потужності електродвигуна
де
-
=0,85
[1. ст. 18]
За одержаною потужністю вибираємо найближчий більший електродвигун [1.табл. 2.4] або [2.ст.566] 4А160s6У3
Рд = 11.0 кВт, pд=975 хв-1, Dв=48 мм.
Уточнюємо попередньо вибраний ланцюг.
Fроз = Fmax = F4 = 31040 Н
Руйнівне зусилля, що діє на один ланцюг [1.ф. 3.1]
Fр = Fроз*S*C/Zл = 31040*10*1,1/2 = 170720 Н
де S = 10 – коефіцієнт запасу міцності [1.ст. 98]
C = 1,1 – коефіцієнт нерівномірності [1.ст. 67]
Zл = 2 – кількість ланцюгів
Попередньо вибраний ланцюг М224-2-320-2 підходить оскільки його
Fp = 224000 Н, розмір ролика що контактує з зірочкою Dл = d2 = 42 мм.
Визначення розмірів зірочок конвеєра
Геометрична характеристика зачеплення [1.ф. 3.12]
λ= Pt/Dл = 320/42 = 7,62 згідно рекомендацій [1.ст. 72] при λ > 3.5 зірочки виготовляють багатоходовими, у нашому випадку приймаємо двоходову зірочку ( m = 2).
Кількість зубців зірочки вибираємо. В залежності від числа ходів [1.ст. 72], Z = 12, при цьому відношення (Z/m) повинне бути дробовим. Діаметр ділильного кола зірочки, у кроках [1.ф. 3.13]
dt = cosec 180/(Z/m) = cosec (180/(12/2)) = 2, а в міліметрах
D = dt* Pt = 2*320 =640 мм
Визначення передаточного числа привода
Кількість обертів приводних зірочок
Передаточне число приводного механізму[1.ф.1.27].
Для привода транспортера застосовуємо трьоступеневий циліндричний редуктор. Приймемо передаточне число редуктора Uр=80, марка редуктора Ц3У-250 з діаметром швидкохідного вала редуктора dшв=30 мм, тихохідного вала редуктора dтв=90 мм [2.том 3 ст.518]
Визначення зусилля натягу натяжного пристрою
Зусилля натягу:
Величину
ходу натяжного пристрою можна вибрати
згідно рекомендацій [1. табл. 3.7]

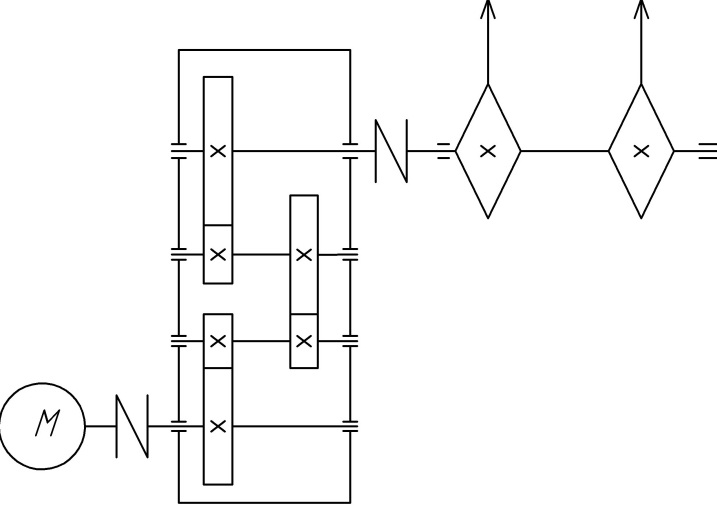

Рисунок 3 - Схема кінематичного привода
Фактична частота обертання приводного барабана
Загальний ККД привода:
,
де ККД елементів приводу [3. табл. 1.1 ст.5]:
муфти ηм=0,99
циліндричної зубчастої передачі ηц.п=0,98
підшипників кочення ηп.к=0,995
Потужність на приводному валу конвеєра:
кВт
Крутний момент на валу електродвигуна визначаємо за формулою:
Н·м
Крутний момент на приводному барабані
Н·м
2 Розрахунок основних вузлів машини
2.1 Розрахунок приводного вала конвеєра:
Для
виготовлення вала приймаємо сталь 45,
твердість
350
НВ [3 том 1 ст.88].
Проектний
розрахунок виконується по напруженням
кручення. Приймаємо допустимі напруження
на кручення
=38Н/мм2
[2 том 1 ст.88]
Визначаємо діаметр вала [3 ф.8.16]
приймаємо d1=100мм. Під підшипники 100мм.
Консольна сила, що діє на приводний вал з боку муфти [ 3. ст.161]
Н
Знаходимо реакції в опорах:
Перевірка:
Реакції знайдено вірно.

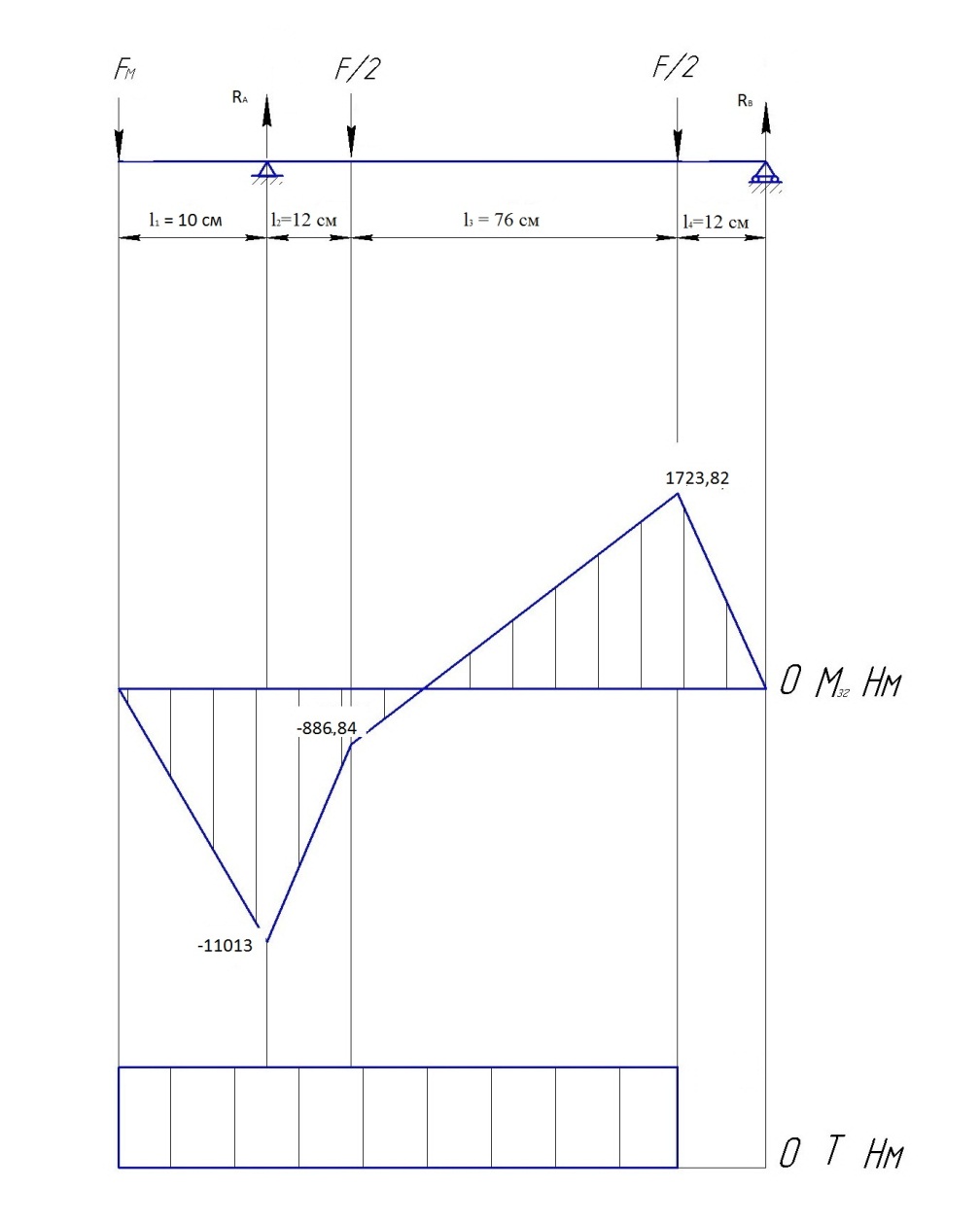

Визначення значення моментів і побудова епюри.
Мзг = - Fм *х1
х1 = 0 Мзг = 0
х1
=
Мзг
= -11013*0,1 = -1101,3 Н
Мзг
= -
Fм*(
+х2)-
*х2
х2 = Мзг = -11013*(0,1+0,12)-27580,8*0,12 = -886,84 Н
Мзг
=
*х3
х3 = 0 Мзг = 0
х3
=
Мзг
= 14365,2*0,12 = 1723,82 Н
