Порядок проведения работы

1. Ознакомиться с лабораторной установкой, зарисовать схему нагружения испытываемой балки, записать размеры длин участков (l, а, АС=r) и поперечного сечения (h, b).

2. В сечении балки, указанном преподавателем, закрепить подвеску 2 (см. рис. 7.2).

3. Установить стойку с индикатором 4 в одном из сечений, в которых будет замеряться прогиб балки (z₁= l /4; z₂= l / 2; z₃=a).

4. Поворотом ободков индикаторов 4 и 5 выставить их показания на ноль.

5. Установить на подвеску набор грузов 3, обеспечив заданную преподавателем нагрузку F. Записать показания соответствующих индикаторов (v_эксп, Δ_С) в таблицу 7.1.. Рассчитать значение θ.

6. Снять с подвески грузы, передвинуть стойку с индикатором 4 на следующее сечение балки; обнулить показания индикатора 4, затем установить снятые грузы на подвеску и записать показания индикатора в таблицу 7.1.

7. Выполнить действия в соответствии с п. 6 для всех сечений балки, где необходимо определить прогибы, и записать показания индикатора в таблицу 7.1.

8. Рассчитать осевой момент инерции сечения балки J_x=bh³/12.

9. Произвести теоретический расчет угла поворота сечения θ на опоре А и прогибов v_теор для тех же сечений, что и при экспериментальном определении (т.е. при z₁= l/4; z₂= l/2; z₃=a).

10. Вычислить расхождение в процентах между расчетными и опытными значениями угла поворота и прогибов.

11. По данным теоретического расчета построить в масштабе упругую линию балки.

Таблица 7.1

z, мм	vэксп, мм	vтеор, мм	ΔС, мм	θэкпп, рад	θтеор, рад
z1= l/4 =
z2= l/2 =
z3=a =

Вопросы для самопроверки

1. Что называется балкой?

2. Что такое прогиб, стрела прогиба?

3. Что понимается под упругой линией балки?

4. Что такое угол поворота сечения балки?

5. В каком случае изгиб балки считается прямым?

6. Что называется жесткостью балки при изгибе?

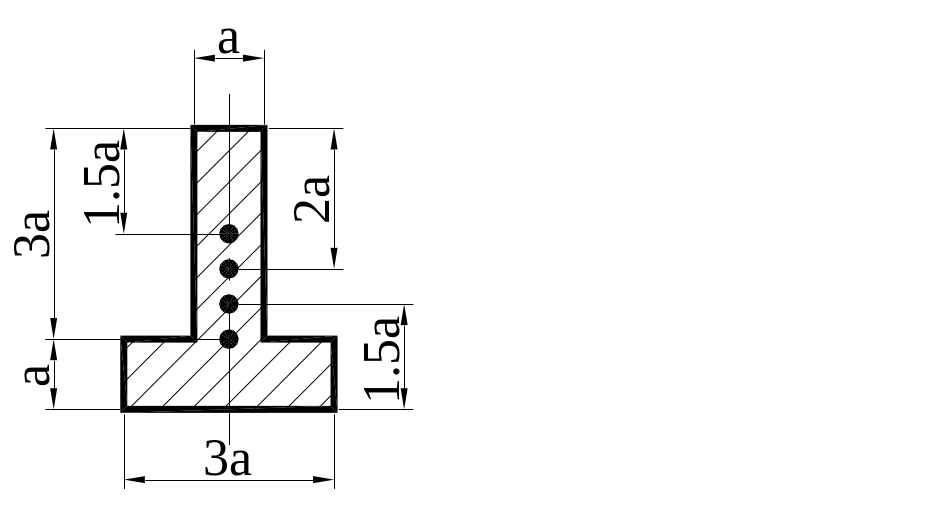

7. В какой точке расположен центр изгиба (центр инерции) однородной балки с поперечным сечением, показанным на рисунке?

8. Какая из балок имеет большую жесткость (материал одинаковый)?

а б

9. Во сколько раз изменится прогиб балки в исследованной Вами точке, если балку развернуть вокруг своей оси на 90°?

10. Во сколько раз изменится прогиб балки в исследованной Вами точке, если все линейные размеры балки пропорционально увеличить в 2 раза, а вес груза и материал балки оставить неизменным?

11. Какие внутренние силовые факторы действуют в сечениях балки при чистом изгибе?

И Библ ографический список

1. Степин П.А. Сопротивление материалов: учебник для немашиностроительных специальностей вузов / П.А.Степин. – М.: Высш. школа, 1988.– 366 с.

2. Копнов В. А. Сопротивление материалов: руководство для решения задач и выполнения лабораторных и расчетно-графических работ / В. А. Копнов. – М. : Высш. школа, 2003. – 351 с.

3. Рубашкин А. Г. Лабораторные работы по сопротивлению материалов /А.Г. Рубашкин – М. : Высш. школа, 1982. – 240 с.

4. Справочник по сопротивлению материалов / Г. С. Писаренко, А. П. Яковлев, В. В. Матвеев  ; отв. ред. Г. С.Писаренко.  – 2-е изд., перераб. и доп. – Киев : Наукова думка, 1988. – 736 с.

5. Афанасьев А. М. Лабораторный практикум по сопротивлению материалов / А. М. Афанасьев, В. А. Марьин. – М. : Наука, 1975. – 284 с.

6. Кирносов В.Н. Измерение механических характеристик материалов. уч. пособие/ В.Н. Кирносов.– М.: Изд-во стандартов, 1976. – 240 с.

7. Феодосьев В. И. Сопротивление материалов / В. И. Феодосьев. – М. : Наука, 1999. – 456 с. (МГТУ им. Баумана, 2005. 591 с).

8. Электрические измерения электрических и неэлектрических величин / под ред. Е. С. Полищука. – Киев : Вища школа, 1984. – 359 с.
