Міністерство освіти і науки України
Національний університет «Львівська політехніка»
кафедра
будівельного виробництва
Пояснювальна записка
до курсової роботи з курсу:
«Технологія будівельного виробництва»
Виконав:
ст.гр. БД-21
Сидорак Д.П.
Прийняла:
Кіракевич І.І
Львів-2014
1. Розбивка площадки на квадрати
Згідно із завданням креслимо в масштабі план ділянки. Наносимо сітку квадратів зі стороною 55 м. Площа ділянки 165 на 110 м.
Переносимо на план ділянки горизонталі зі схеми завдання. В квадраті повинно бути мінімум одна, і максимум дві горизонталі. Кожному квадрату надається свій порядковий номер.
2. Визначення чорних відміток
Чорні відмітки визначаємо за інтерполяцією відміток двох горизонталей. Чорна відмітка вершини квадрата:

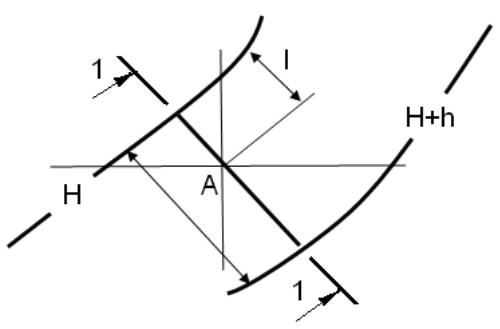

Рис.2 Визначення чорних позначок вершин квадратів методом інтерполяції
(1)
де Ha – чорна позначка вершини А;
Н – позначка меншої по величині горизонталей, м.;
h – Перевищення однієї горизонталі над іншою, м.;
l – Відстань від горизонталі з меншою позначкою (вихідної) Н до вершини квадрата А, м;
L – відстань між двома горизонталями в плані, м.
Значення чорних відміток на плані будівельного майданчика записують внизу справа від вершини квадрата і в зведену таблицю чорних відміток
Таблиця 1
-
Вершина квадрата
Н, м
l, м
L, м
h, м
Значення чорної відмітки, м
Н1
131
32.0
0,5
131.435
Н2
132
40.1
0,5
132.128
Н3
132.5
43.3
0,5
132.767
Н4
133
39.7
0,5
133.438
Н5
131
34.4
0,5
131.118
Н6
131.5
44.0
0,5
131.830
Н7
132
49.3
0,5
132.408
Н8
132.5
54.1
0,5
132.926
Н9
130.5
30.8
0,5
130.597
Н10
131
39.1
0,5
131.397
Н11
131.5
52.7
0,5
131.943
Н12
132
67.3
0,5
132.366
3. Визначення середньо-планувальної позначки
Попередня середня позначка планування під горизонтальну поверхню Н0, при якій забезпечується нульовий баланс земляних мас, визначається по формулі:
Но = (4∑Н4 +2∑Н2 +∑Н1)/4n (2)
Нср = Но
Но – середня відмітка поверхні природного рельєфу
∑Н4 – сума відміток вершин спільних для 4-х
∑Н2 – сума відміток вершин спільних для 2-х квадратів
∑Н1 – сума відміток вершин спільних для одного квадрата
n – Кількість квадратів на які розбито майданчик.
Но = [4(131.83+132.408)+2(132.926+132.767+131.943+132.128+131.397+
+131.118)+(131.435+133.438+132.366+130.597)]/(4х6)=132.056
Нср = Но Нср = 132.056
4. Визначення проектних (червоних відміток)
При визначенні проектних відміток кутів площадки враховують задані схили, приймаючи половину їх значення, яку додають або віднімають від середньої відмітки залежно від розміщення кутів площадки (3):
=
132.056+(165/2)*0.003=132.304
= 132.304-(55*0.003)=132.139
= 132.139-(55*0.003)=131.974
=
132.056-(165/2)*0.003=131.809
де Нсер – середня планувальна відмітка;
Нпр – червона відмітка (проектна);
a – сторона квадрата (55);
i – запланований ухил (0,003);
5. Визначення робочих відміток вершин
Робочі відмітки h визначають як різницю між червоними (проектними – НПР) і чорними (НЧ) відмітками (зі своїм знаком) за формулою :
h = Нпр – Нч (5)
П
роектну
відмітку записують зверху справа, чорну
– знизу справа, а робочу – зверху зліва
вершини квадрата .
Рис.3 Порядок запису відміток у вершинах
За знаком робочої відмітки h визначають тип робіт на майданчику:при h>0 – насип; h<0 –
виїмка. Чорні, червоні та робочі відмітки записують у табл.
Таблиця 2
№ п/п |
Чорні відмітки
|
Червоні відмітки Нпр=Нсер±а*і |
Робочі відмітки ±h = Нчерв – НЧор |
1 |
131.435 |
131.809 |
0.374 |
2 |
132.128 |
131.974 |
-0.154 |
3 |
132.767 |
132.139 |
-0.628 |
4 |
133.438 |
132.304 |
-1.134 |
5 |
131.118 |
131.809 |
0.691 |
6 |
131.830 |
131.974 |
0.144 |
7 |
132.408 |
132.139 |
-0.269 |
8 |
132.926 |
132.304 |
-0.622 |
9 |
130.597 |
131.809 |
1.212 |
10 |
131.397 |
131.974 |
0.577 |
11 |
131.943 |
132.139 |
0.196 |
12 |
132.366 |
132.304 |
-0.062 |
Квадрати з робочими відмітками одного знака називають однойменними (повними), різних знаків – перехідними. На сторонах перехідних квадратів визначають положення нульових точок.
